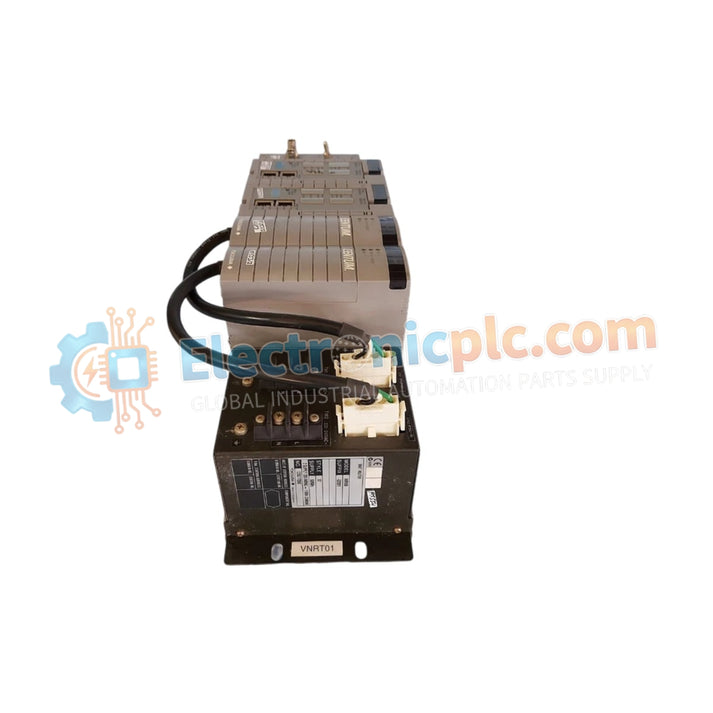

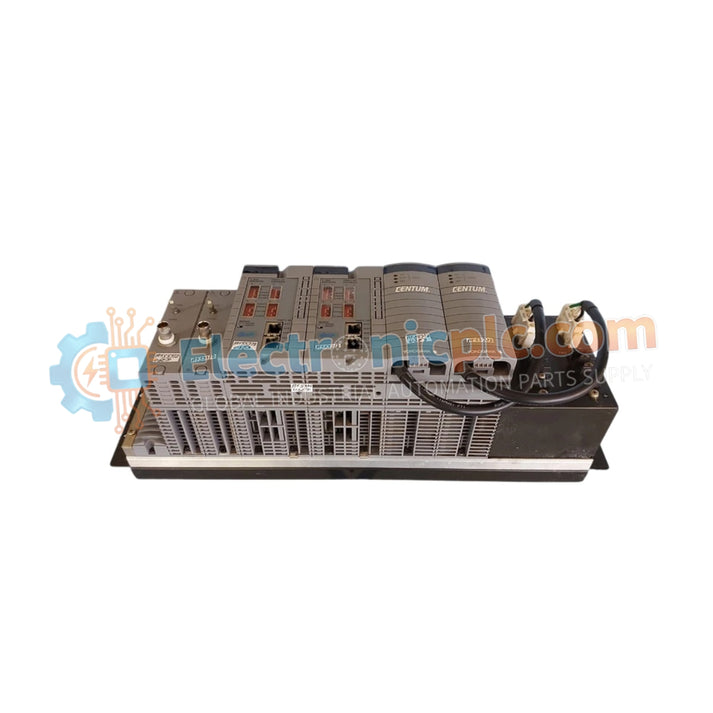

Configurado para el enrutamiento determinista de datos dentro de las redes de control V net, el YOKOGAWA AVR10D-A22040 (enrutador V net dúplex AVR10D) proporciona una ejecución física/eléctrica directa de la comunicación entre subredes y la gestión del tráfico en las plataformas DCS.

Desglose de Sufijos y Matriz de Modelos

• AVR10D: Designación del modelo base para el conjunto del enrutador V net dúplex.
• A: Denota la revisión estándar del hardware y el formato del chasis.
• 22: Especifica la configuración de la interfaz de comunicación V net de doble puerto.
• 040: Identifica la versión del firmware lógico integrado y el estándar de compatibilidad de velocidad de puerto.

Especificaciones de Hardware

Control de Procesos y Conectividad DCS

El AVR10D-A22040 mantiene la integridad de los datos de alta velocidad en las estaciones de control distribuido mediante el uso de canales de comunicación V net redundantes. El enrutador emplea aislamiento de hardware de canal a canal para evitar la propagación de interferencias eléctricas entre los segmentos V net y el bus de control local. Al administrar paquetes de datos específicos del protocolo, el enrutador garantiza una latencia determinista para los comandos de control de procesos en tiempo real. La compensación de unión fría (CJC) no es aplicable a este componente del enrutador; sin embargo, los búferes de diagnóstico internos monitorean continuamente la calidad de la señal del bus para evitar la pérdida de paquetes durante un tráfico de red intenso.

Preguntas Frecuentes

P: ¿El AVR10D-A22040 admite el intercambio en caliente en un entorno V net en vivo?

R: La configuración dúplex permite el reemplazo de una sola unidad de enrutador mientras el sistema permanece operativo, siempre que la unidad en espera haya completado la sincronización y el segmento V net sea estable.

P: ¿Se requiere configuración externa para las direcciones V net?

R: Sí, el direccionamiento de red y las tablas de enrutamiento de subred deben configurarse a través de la estación de ingeniería del sistema para alinear el enrutador con la infraestructura V net existente.

Pautas de Instalación en Campo

1. Montaje del Chasis: Instale la unidad en un rack de control estándar. Asegúrese de que los soportes de montaje estén firmemente sujetos para mantener la estabilidad mecánica y la alineación adecuada con la interfaz de la placa posterior V net.
2. Conexión a Tierra y Apantallamiento: Conecte el terminal de tierra del chasis al bus de tierra del instrumento utilizando una correa de cobre de baja impedancia. Asegúrese de que todos los cables de comunicación V net utilicen conectores apantallados para minimizar el ruido de modo común.
3. Sincronización de Redundancia: Antes de habilitar el par dúplex, verifique que las versiones de firmware en ambos módulos del enrutador coincidan. Encienda los módulos secuencialmente para permitir el auto-diagnóstico interno y la sincronización.
4. Segregación del Cableado: Pase los cables V net a través de bandejas de cables dedicadas no conductoras, manteniendo la separación de las líneas de alto voltaje para evitar la entrada de interferencias electromagnéticas (EMI).
