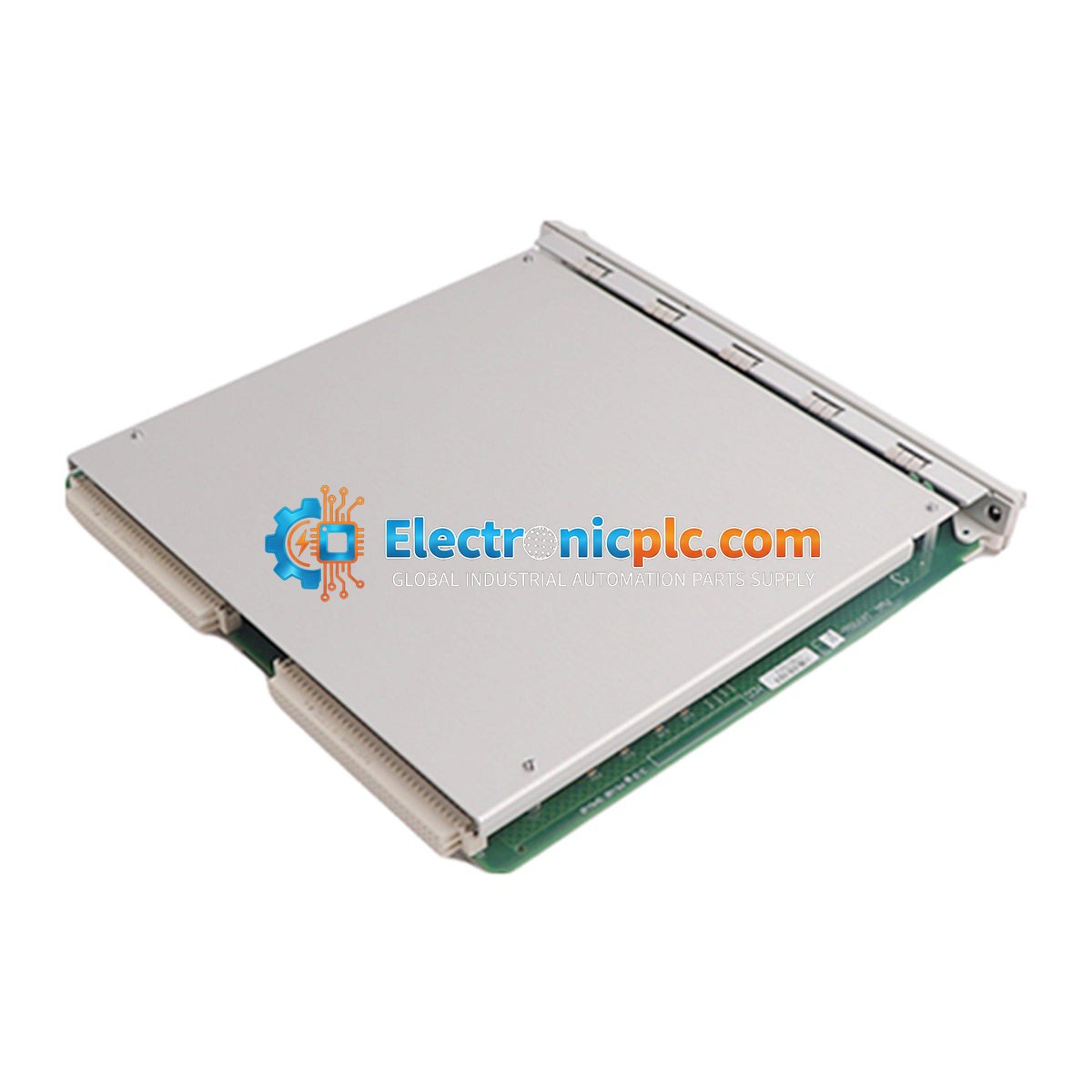

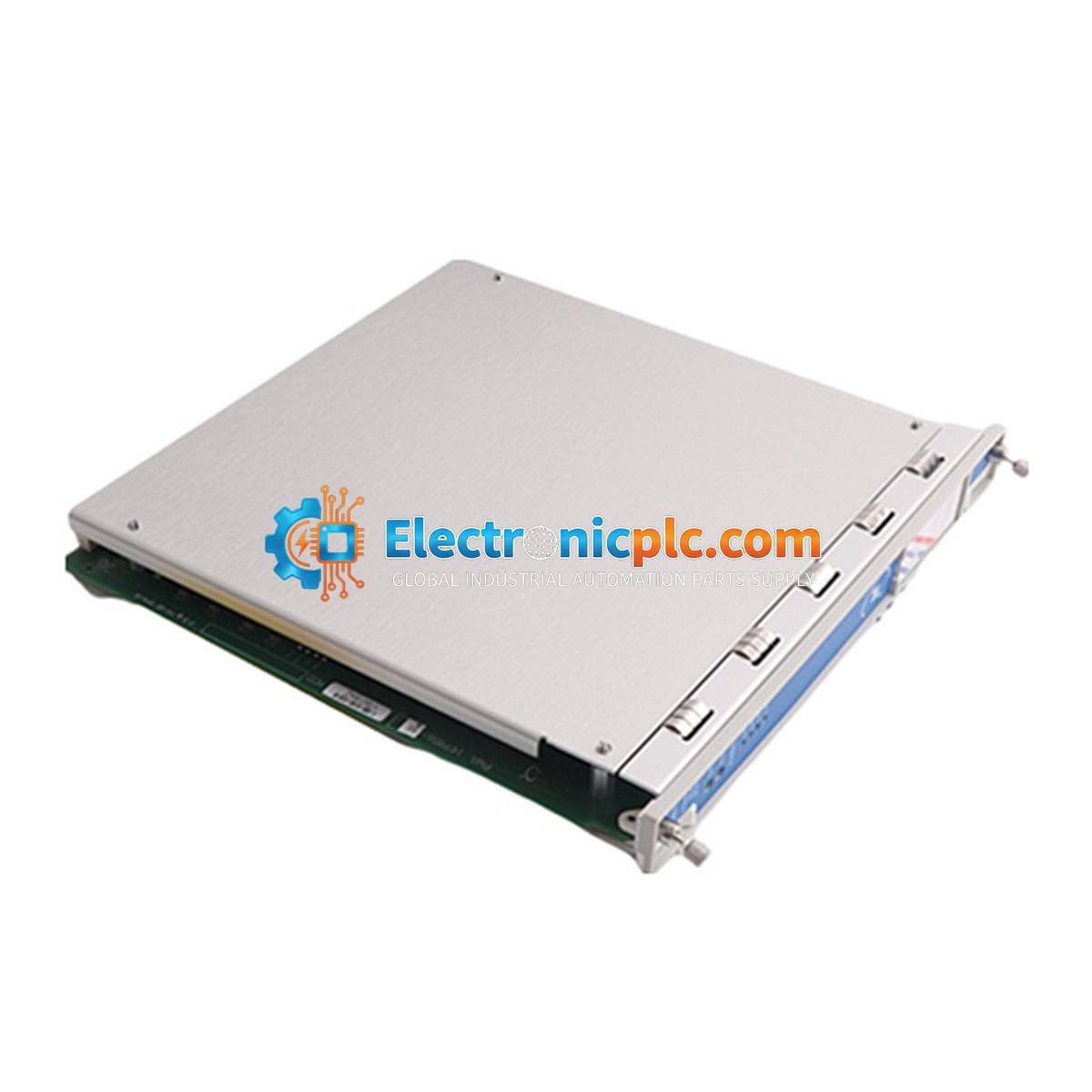

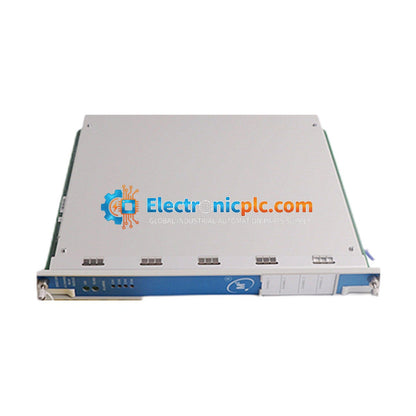

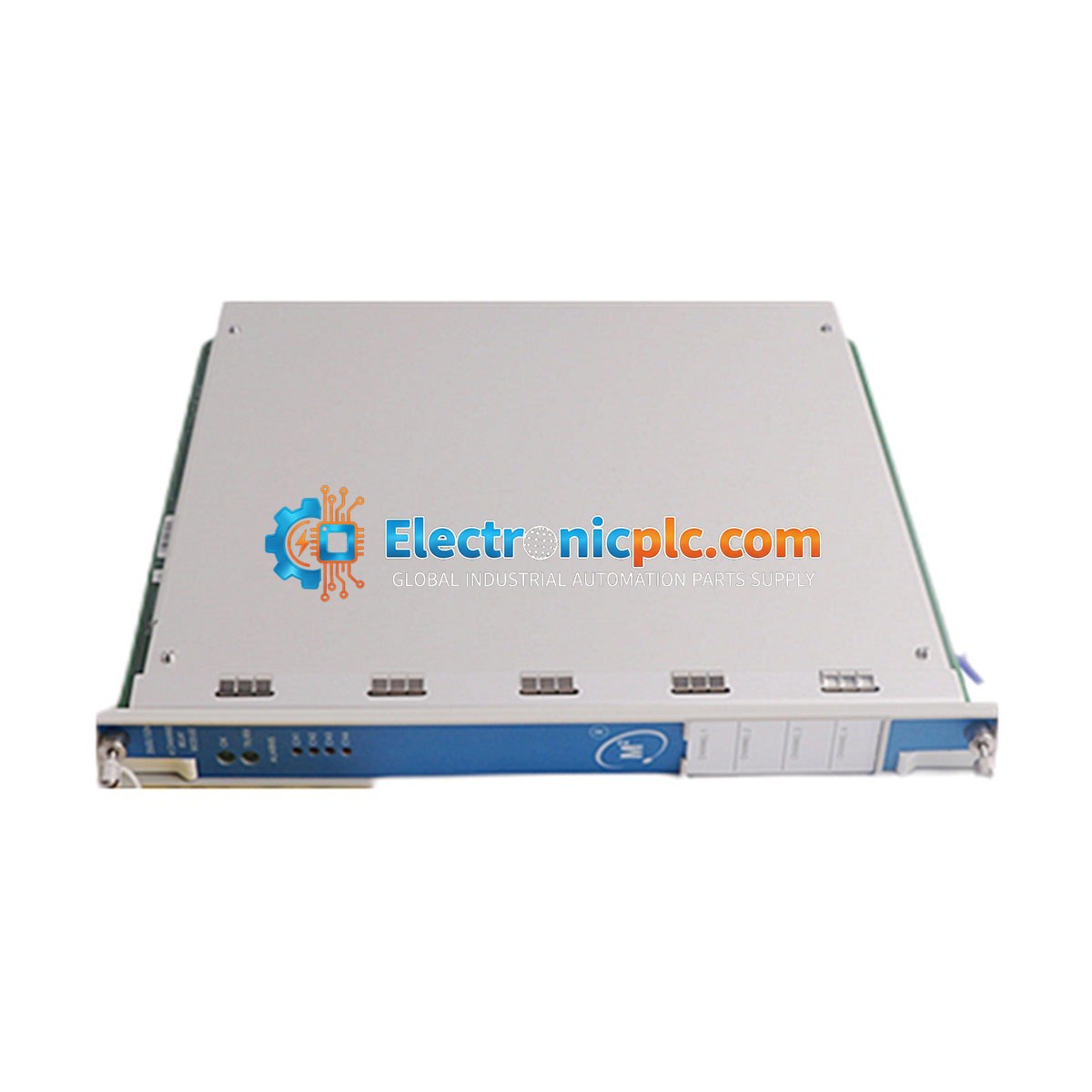

Bently Nevada 3500/33 149986-01 16-Channel Relay Module

Bently Nevada 3500/33 149986-01 16-Channel Relay Module

Description

The Bently Nevada 3500/33 149986-01 is a full-height, 16-channel relay module designed for the 3500 Machinery Protection System. This module provides 16 independent relay outputs that can be programmed...

23 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 10

SKU: 149986-01
Proveedora: Bently Nevada
tipo: Relay Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Bently Nevada 3500/33 149986-01 is a full-height, 16-channel relay module designed for the 3500 Machinery Protection System. This module provides 16 independent relay outputs that can be programmed to perform specific voting logic for machinery protection and control. It is designed to be installed in any slot to the right of the Transient Data Interface (TDI) module within a 3500 rack.

Features

  • 16 independent relay outputs.
  • Integrated Alarm Drive Logic for sophisticated alarm management.
  • Supports AND/OR logic functions based on Alert, Danger, or Not-OK status.
  • Programmable via 3500 Rack Configuration Software.
  • Hot-swappable design allows for removal or installation without powering down the rack.
  • Full-height module form factor.

Applications

  • Critical machinery protection in oil and gas, power generation, and petrochemical industries.
  • Turbine monitoring (bearings and stator windings).
  • Pump and motor protection (winding and bearing housing temperatures).
  • Gearbox monitoring (internal friction and lubrication failure detection).
  • General industrial equipment protection (fans, blowers, extruders).

Technical Specifications

Model 3500/33 149986-01
Channels 16 Relay Outputs
Max Switched Voltage 125 Vdc / 30 Vdc
Max Switched Current 5 A
Min Switched Current 100 mA @ 5 Vdc
Power Consumption 5.8 Watts (typical)
Relay Contact Life 10,000 cycles
Operating Temperature -30 degC to +65 degC
Storage Temperature -40 degC to +85 degC
Enclosure Rating IP20

Installation Guidelines

  • Ensure the rack is powered down or follow hot-swap procedures if the system supports it.
  • Insert the 3500/33 module into any available slot to the right of the Rack Interface Module (TDI).
  • Install the corresponding I/O module (field wiring module) on the backplane behind the 3500/33 module before applying power.
  • Use shielded cabling for field connections to minimize EMI interference.
  • Ensure proper grounding of the 3500 rack to maintain signal integrity and safety.
  • Handle with ESD precautions to prevent damage to sensitive electronic components.

FAQs

What is the 3500/33 149986-01 used for?
It provides 16 relay outputs for machinery alarms and shutdown logic, essential for protecting critical rotating equipment.

What software is required for configuration?
The module is configured using the 3500 Rack Configuration Software, typically requiring version 3.3 or higher.

Is this module hot-swappable?
Yes, the 3500/33 is designed to be removed or installed while the rack is powered without disrupting the operation of other modules.
