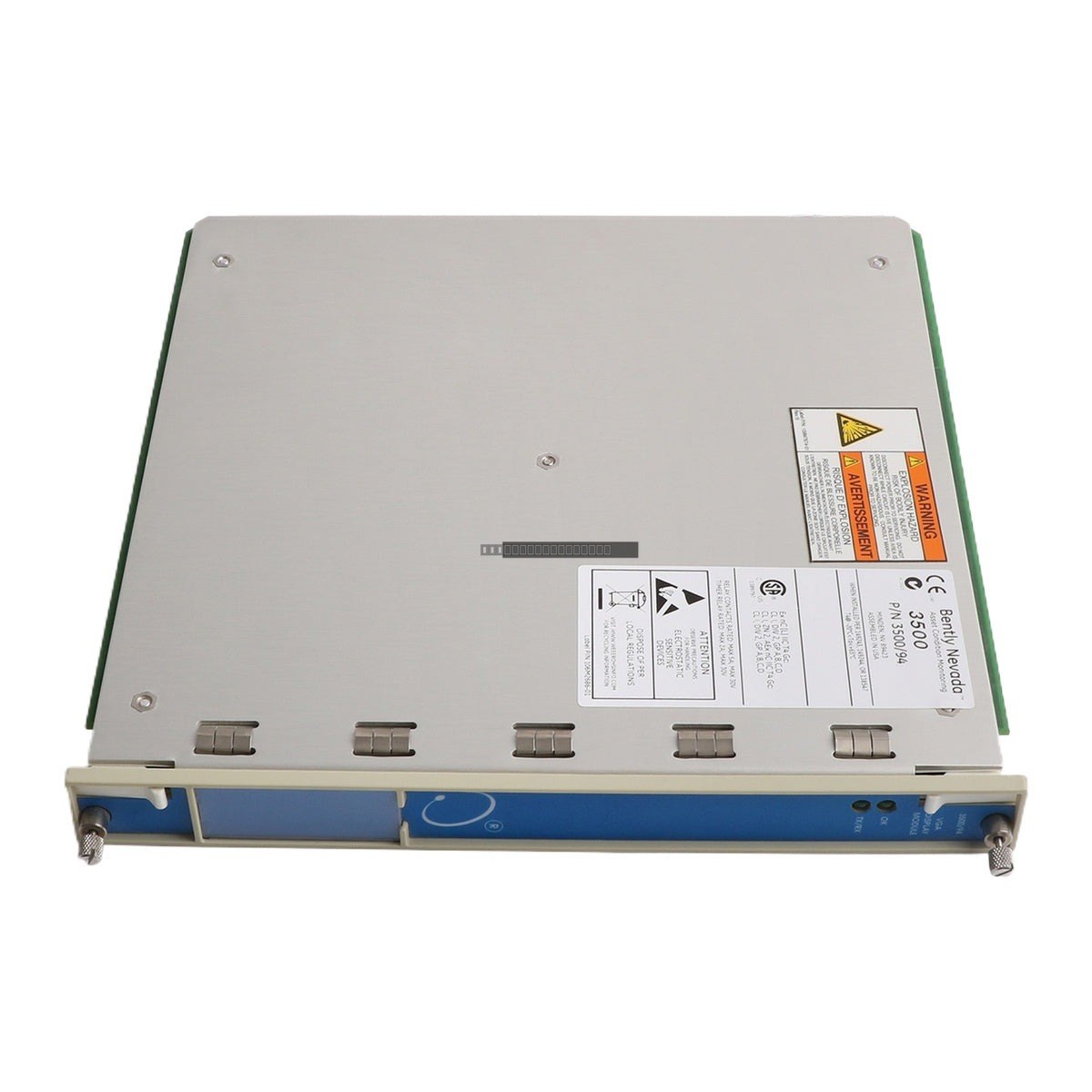

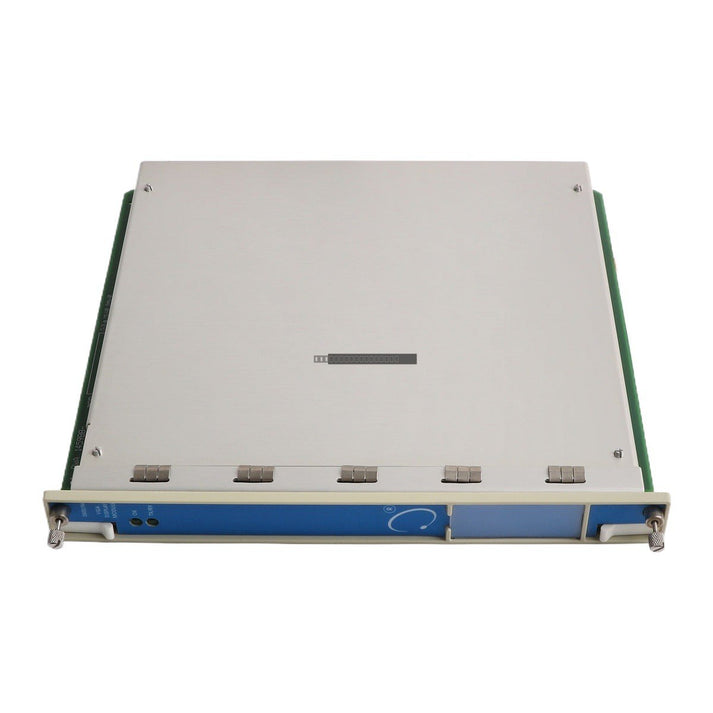

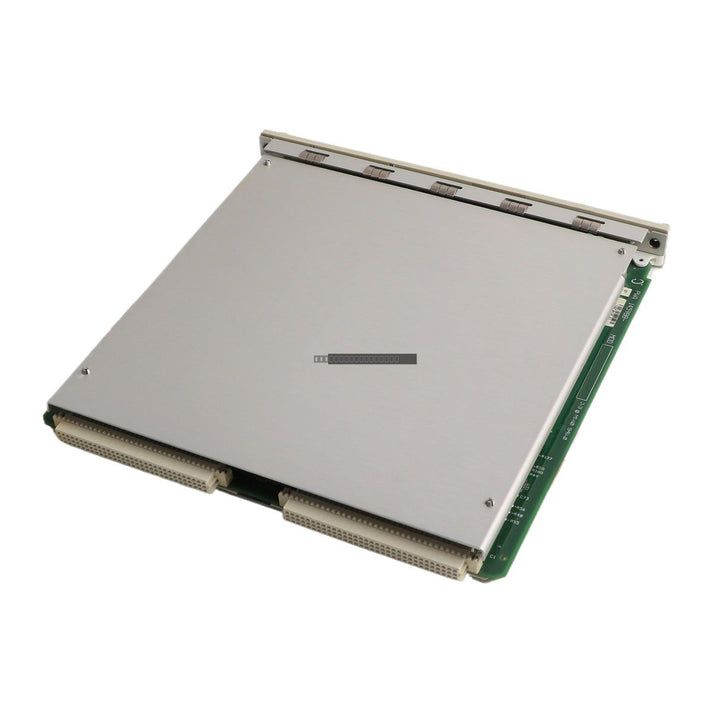

Bently Nevada 3500/94 145988-01 VGA Display Monitor

Bently Nevada 3500/94 145988-01 VGA Display Monitor

Description

The Bently Nevada 3500/94 145988-01 is a specialized VGA Display Monitor designed for the 3500 Machinery Protection System. This module provides operators with real-time visualization of system data, allowing for...

19 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 6

SKU: 3500/94 145988-01
Proveedora: Bently Nevada
tipo: VGA Display Monitor
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Bently Nevada 3500/94 145988-01 is a specialized VGA Display Monitor designed for the 3500 Machinery Protection System. This module provides operators with real-time visualization of system data, allowing for efficient monitoring of machinery health and alarm status directly from the rack environment.

Features

  • Provides comprehensive System Event Lists and Alarm Event Lists for rapid diagnostics.
  • Supports 3300-style rack view, ensuring compatibility with API-670 standards.
  • Offers nine customizable display options to suit specific operational requirements.
  • Includes a quick-view feature for current alarm data.
  • Integrated RS232 port facilitates touch controller data communication.
  • High-speed network connectivity for monitoring module status, values, and system data.

Technical Specifications

Model 3500/94 145988-01
Power Consumption 4.6 Watts max
Input Voltage Range 22.5 to 25.5 Vdc
Operating Temperature -30 degC to +65 degC (-22 degF to +150 degF)
Storage Temperature -40 degC to +85 degC (-40 degF to +185 degF)
Humidity 95%, non-condensing
Weight 0.74 kg

Installation Guidelines

  • Ensure the 3500 rack is powered down before inserting or removing the 3500/94 module to prevent electrical damage.
  • The module is designed for standard 3500 rack mounting; ensure the module is fully seated and the front panel screws are tightened to maintain proper grounding.
  • Use appropriate shielded cabling for RS232 connections to minimize potential EMI interference.
  • Maintain adequate ventilation around the rack to ensure the operating temperature remains within the specified -30 degC to +65 degC range.
  • Handle with standard ESD precautions to protect sensitive internal circuitry.

FAQ

What is the primary function of the 3500/94 module?

The 3500/94 serves as a VGA interface that allows operators to view real-time machinery protection data, including alarm events and system status, on a connected display.

Does this module require external power?

The module operates on a DC input range of 22.5 to 25.5 Vdc, typically supplied through the 3500 rack backplane power distribution.

Can this module be used for touch screen applications?

Yes, the module features an RS232 interface specifically intended for touch controller data communication.
