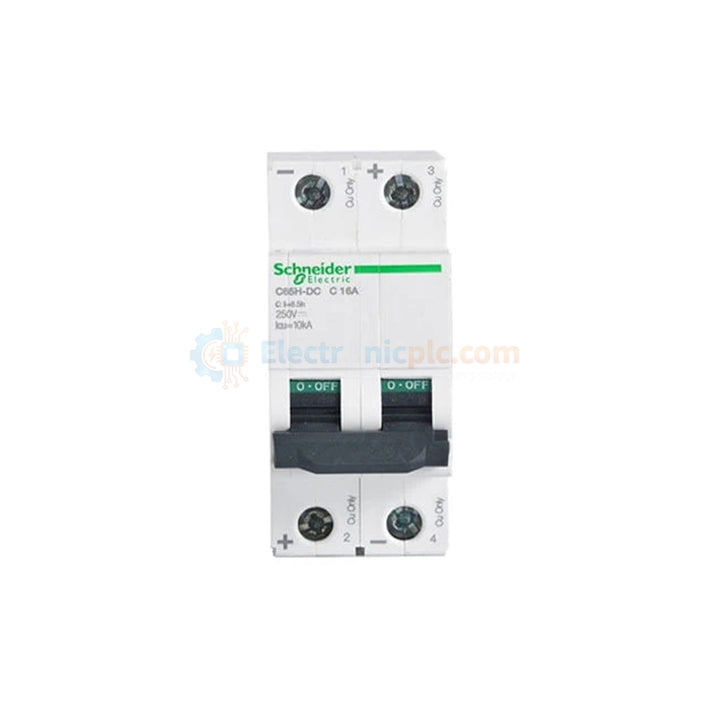

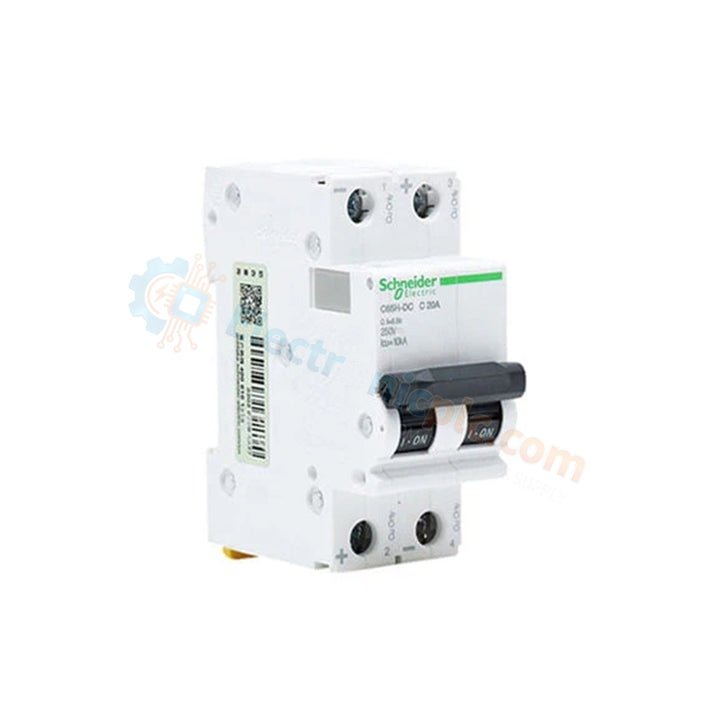

El Schneider Electric C65H-DCC6A funciona como un disyuntor en miniatura (MCB) de alto rendimiento, diseñado específicamente para aplicaciones de corriente continua (DC). Como componente central de la serie Multi 9 C65H, este interruptor bipolar proporciona protección esencial contra sobrecargas y cortocircuitos para redes de CC de baja tensión. Utiliza un mecanismo de disparo termomagnético con una curva característica C, calibrado específicamente para manejar corrientes de arranque moderadas mientras mantiene una protección estricta para la electrónica sensible. Suministramos esta unidad como 100% nueva y original, garantizando la seguridad crítica para las instalaciones solares fotovoltaicas (PV), la infraestructura de telecomunicaciones y los sistemas de almacenamiento de energía de batería (BESS).
| Parámetro | Especificación |
| Fabricante | Schneider Electric |
| Número de modelo | C65H-DCC6A |
| Número de polos | 2P |
| Corriente nominal ($I_n$) | 6 A |
| Curva de disparo | Curva C |
| Tensión nominal de funcionamiento ($U_e$) | 250 V CC |
| Poder de corte ($I_{cu}$) | 10 kA a 250 V CC (IEC 60947-2) |
| Tensión soportada a los impulsos ($U_{imp}$) | 5 kV |
| Vida útil mecánica | 20.000 ciclos |
| Vida útil eléctrica | 10.000 ciclos |
| Soporte de montaje | Carril DIN simétrico de 35 mm |
| Capacidad del terminal | 1 mm² a 25 mm² (cables rígidos) |
| Temperatura de funcionamiento | -30 °C a +70 °C |
| Estándares | IEC 60947-2, IEC 60898-2 |
Supresión de arco superior: A diferencia de los disyuntores de CA estándar, el C65H-DCC6A cuenta con imanes permanentes internos especializados para dirigir los arcos de CC hacia las cámaras de extinción. Este diseño asegura una extinción rápida de los arcos de corriente continua, que son naturalmente más difíciles de extinguir que los de CA.
Integración optimizada de energías renovables: La curva C equilibra perfectamente los requisitos de los inversores solares y los cargadores de batería. Evita disparos intempestivos durante la carga inicial del condensador, mientras que responde instantáneamente a las fallas de cortocircuito en el bus de CC.
Resistencia ambiental industrial: El módulo funciona de forma fiable en un rango de temperatura extendido de -30 °C a +70 °C. Esta estabilidad térmica lo hace ideal para cajas de conexión fotovoltaicas con clasificación exterior y armarios de telecomunicaciones sin aire acondicionado.
Eficiencia compacta para carril DIN: Ocupando solo 36 mm de ancho de carril, este disyuntor maximiza el espacio en paneles de control abarrotados. El formato modular permite una rápida integración con otros accesorios Multi 9, como contactos auxiliares y disparos por derivación.
¿El C65H-DCC6A requiere una polaridad específica durante el cableado?
Sí. Los disyuntores de CC son sensibles a la polaridad debido al diseño magnético de extinción de arco. Debe seguir las marcas de terminales (+/-) indicadas en la parte frontal o lateral del dispositivo para asegurarse de que el arco se dirija correctamente a la cámara de extinción de arco durante una falla. No respetar la polaridad puede dañar el disyuntor.
¿Puedo usar este disyuntor de 250 V CC para cadenas solares de mayor voltaje?
Este modelo específico está clasificado para 250 V CC. Si la salida de su panel solar o banco de baterías excede este voltaje operativo, debe utilizar un modelo de mayor clasificación o conectar varios polos en serie según los diagramas de cableado técnico de Schneider para aumentar la rigidez dieléctrica.
¿Cuál es el poder de corte de esta unidad?
El C65H-DCC6A proporciona un alto poder de corte de 10 kA. Esta clasificación asegura que el disyuntor pueda interrumpir de forma segura corrientes de falla de alta magnitud sin explotar ni soldar los contactos, protegiendo los cables aguas abajo y los costosos equipos de CC.
