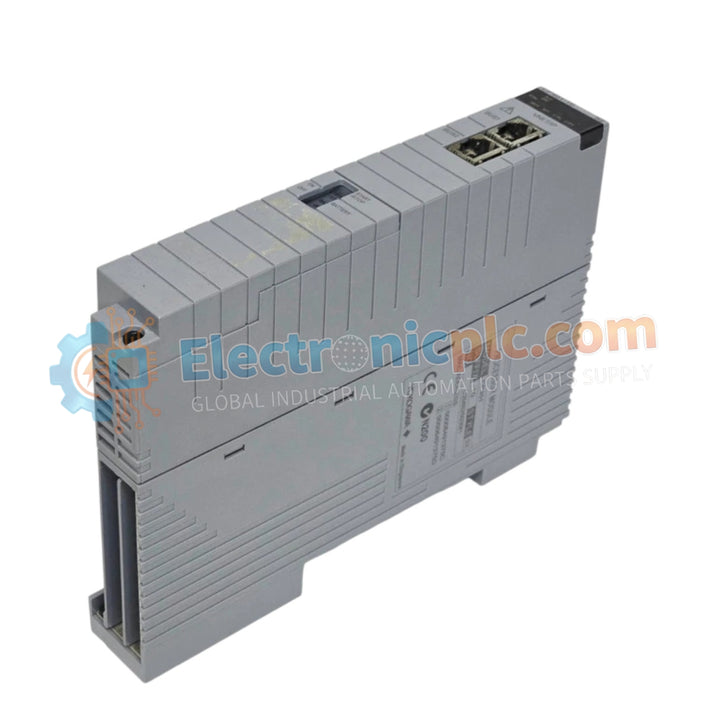

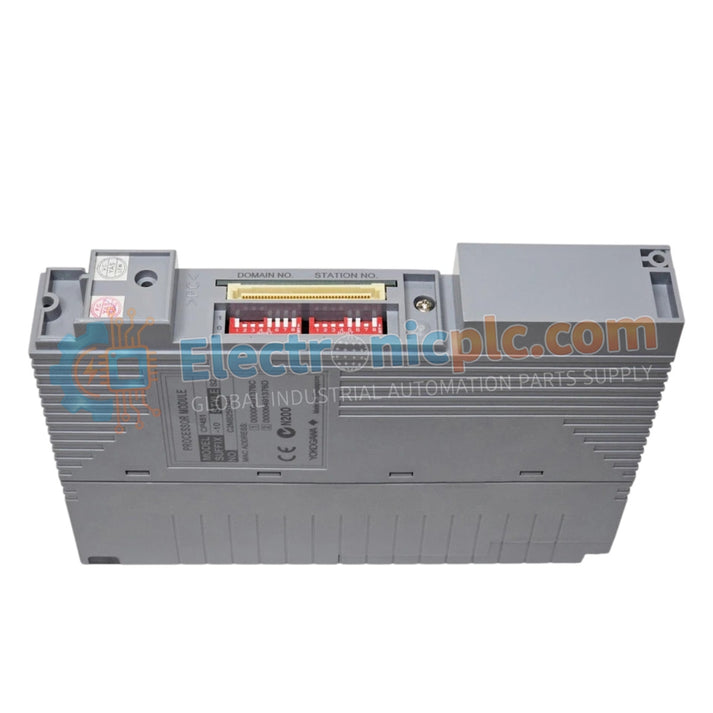

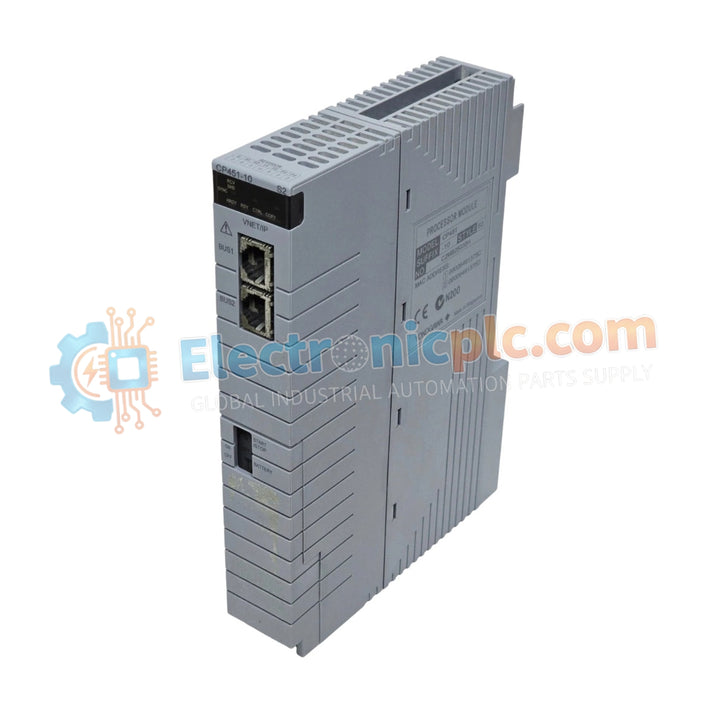

El YOKOGAWA CP451-51, también catalogado como Módulo Procesador CP451-51, funciona como un componente de hardware dedicado para la ejecución lógica centralizada y el procesamiento de datos dentro de las plataformas de sistema de control distribuido CENTUM.

Especificaciones del Hardware

Conectividad de Control de Proceso

El CP451-51 está diseñado para mantener una alta fidelidad en la adquisición de datos del lazo de control y el procesamiento de señales. Admite la integración con arquitecturas de protocolo de lazo HART estándar de 4-20 mA, asegurando una comunicación consistente entre la instrumentación de campo y el controlador DCS. El módulo utiliza técnicas de aislamiento interno para gestionar la integridad de la señal, mitigando eficazmente los riesgos de lazos de tierra e interferencias de modo común. Esto asegura que las variables de proceso se transmitan al procesador central con la precisión requerida para un control regulatorio estable en entornos industriales dinámicos.

Preguntas Frecuentes

P: ¿Es compatible este módulo con las configuraciones de backplane CENTUM VP existentes?

R: La compatibilidad depende de la revisión específica del backplane y de la configuración de la base de datos del sistema de control. Verifique el número de pieza del módulo con la lista de materiales del sistema antes de la instalación.

P: ¿Existen restricciones específicas con respecto a la extracción de este módulo mientras el sistema está bajo carga?

R: La extracción del módulo procesador mientras el sistema se encuentra en un estado de control activo provocará una condición de seguridad. Asegúrese de que la lógica de control se haya transferido a un módulo redundante asociado o que el sistema esté en un estado de parada segura antes de la extracción.

Pautas de Instalación en Campo

• Asegúrese de que el armario de control esté desenergizado para evitar fallos eléctricos durante la colocación del módulo.
• Alinee el módulo a lo largo de los rieles de guía designados del rack para evitar doblar los pines del backplane durante el acoplamiento.
• Asegure el módulo utilizando las pestañas de bloqueo provistas para garantizar una presión constante y resistencia a las vibraciones.
• Verifique que todo el cableado de E/S blindado esté correctamente conectado a tierra al bus de tierra común del armario para mantener la relación señal-ruido.
• Inspeccione los indicadores de estado después de la inicialización para confirmar que el procesador ha superado con éxito la autoprueba de encendido (POST).
