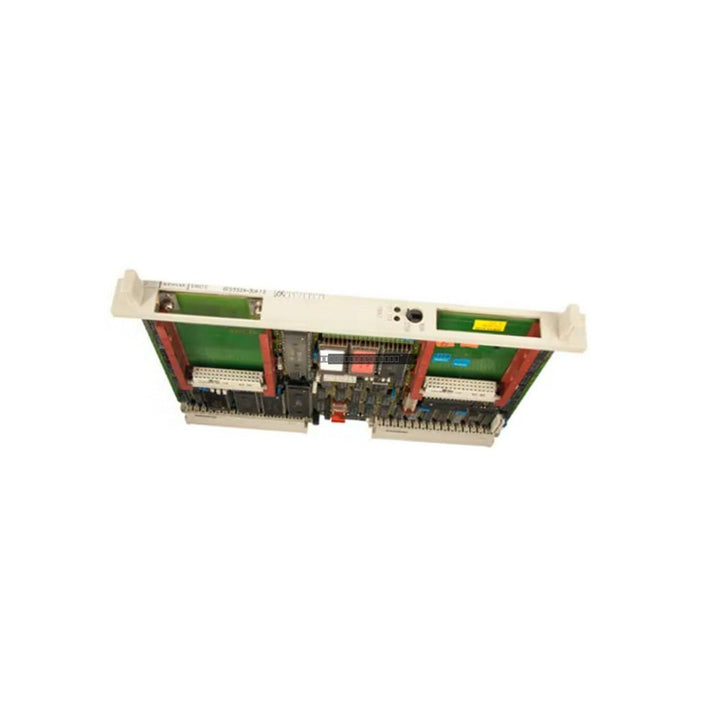

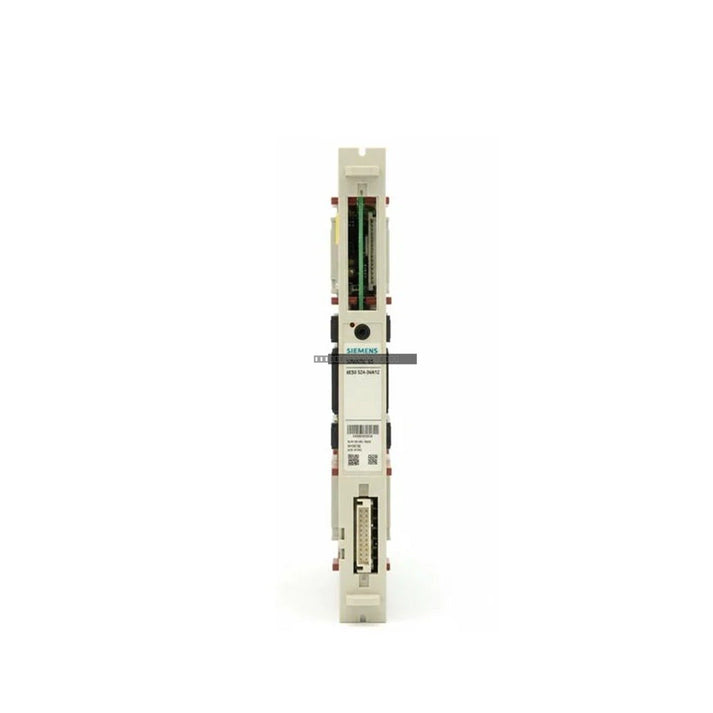

Siemens 6ES5524-3UA12 Simatic S5 Communication Processor Module

Siemens 6ES5524-3UA12 Simatic S5 Communication Processor Module

Description

The Siemens 6ES5524-3UA12 is a dedicated communication processor module engineered for the Simatic S5 automation platform. This module is designed to offload communication tasks from the central processing unit, ensuring...

23 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 5

SKU: 6ES5524-3UA12
Proveedora: Siemens
tipo: Communication Processor Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Siemens 6ES5524-3UA12 is a dedicated communication processor module engineered for the Simatic S5 automation platform. This module is designed to offload communication tasks from the central processing unit, ensuring efficient data exchange and protocol management in industrial control systems. By handling complex network drivers and serial communication protocols independently, the CP524 helps maintain consistent cycle times in demanding applications, including power generation, chemical processing, and heavy industrial manufacturing.

Features

  • Dedicated microprocessor architecture for independent communication processing.
  • Supports standard serial protocols including RK512 and 3964R.
  • Configurable interface submodules for TTY (20 mA current loop), RS232C (V.24), and RS422/RS485.
  • Onboard memory support with RAM and EPROM sockets for parameter and data block storage.
  • High-grade noise immunity for reliable operation in high-EMI industrial environments.
  • Configurable transmission rates ranging from 300 to 19200 bps.

Technical Specifications

Model 6ES5524-3UA12
Product Family Simatic S5 / Simatic Net
Module Type Communication Processor (CP524)
Power Requirements 5 VDC (via S5 backplane), 1.5 A max
Operating Temperature 0 to 60 deg C
Storage Temperature -40 to 70 deg C
Interface Support TTY, RS232C, RS422/RS485 (via submodules)
Baud Rate 300 to 19200 bps

Installation Guidelines

  • Ensure the PLC power supply is disconnected before inserting or removing the CP524 module from the S5 rack.
  • Verify that the module is correctly seated in the designated rack slot to ensure proper backplane connection.
  • Use appropriate shielded cabling for serial interfaces to maintain signal integrity and minimize electromagnetic interference.
  • Ensure adequate ventilation within the control cabinet to maintain ambient temperatures within the specified 0 to 60 deg C range.
  • Handle with standard ESD precautions to prevent damage to sensitive internal circuitry.

FAQ

What protocols does the 6ES5524-3UA12 support?

The module supports standard Siemens serial protocols, specifically RK512 and 3964R, for communication between PLCs, operator panels, and field devices.

Does this module require external power?

No, the module draws its operating power directly from the Simatic S5 backplane (5 VDC, 1.5 A maximum).

Can I change the communication interface type?

Yes, the CP524 supports various physical interfaces including TTY, RS232C, and RS422/RS485 through the use of plug-in interface submodules.
