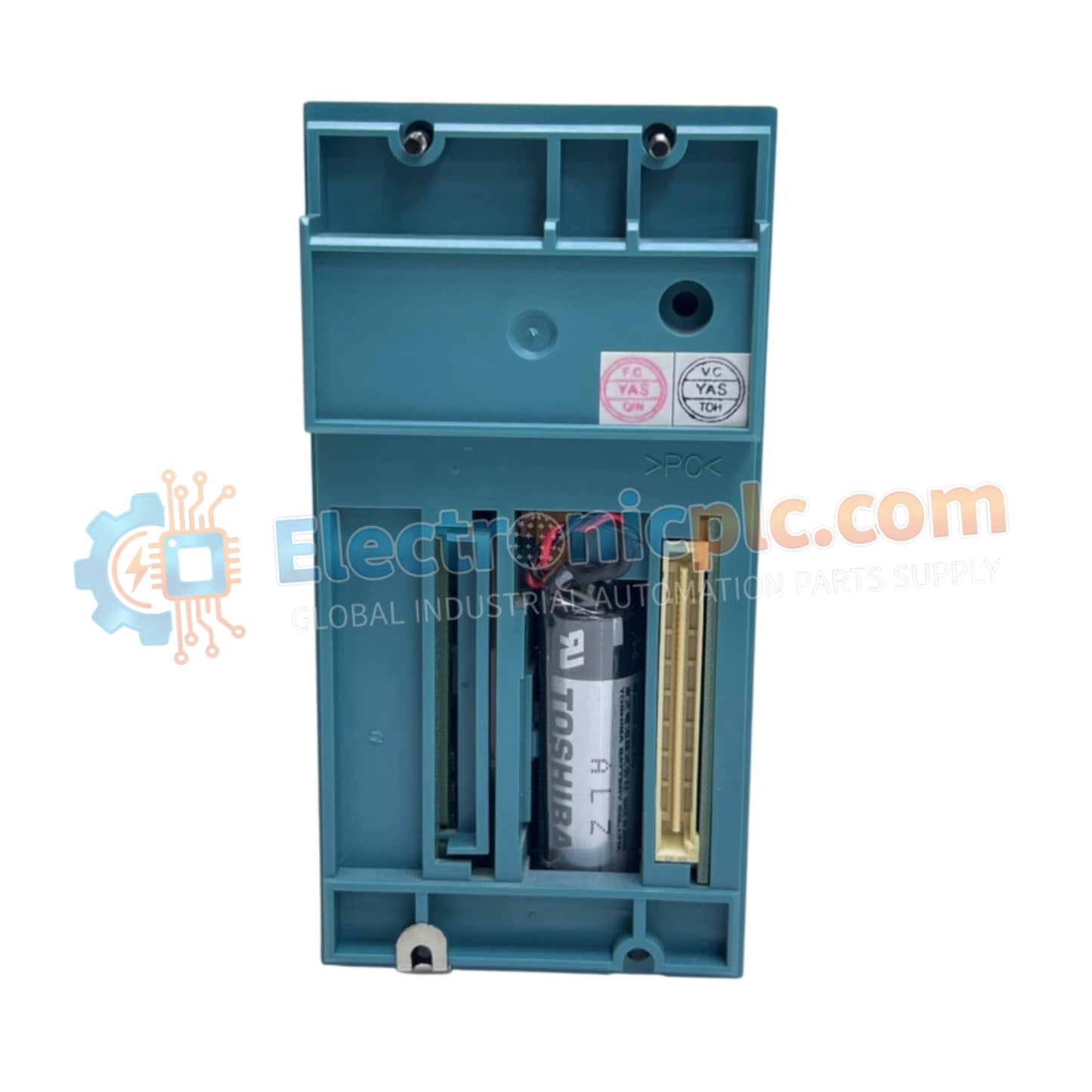

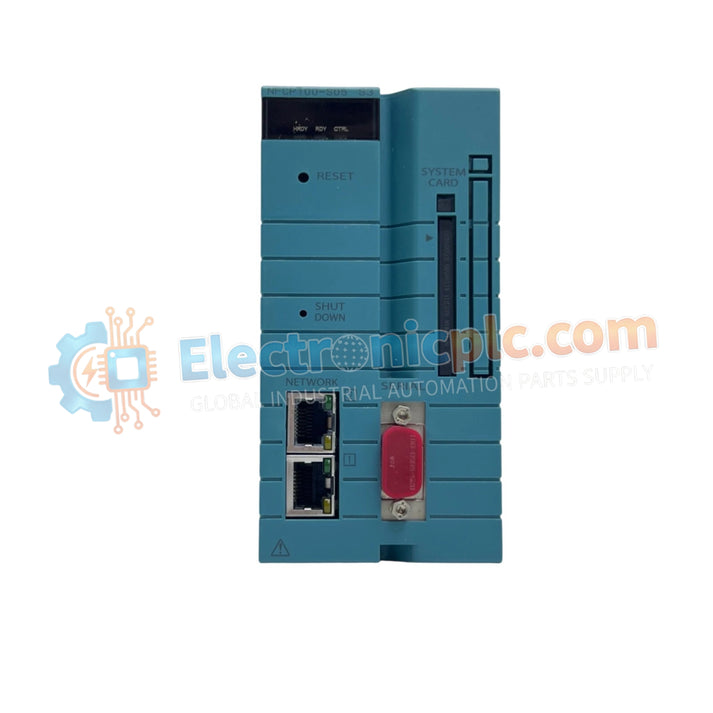

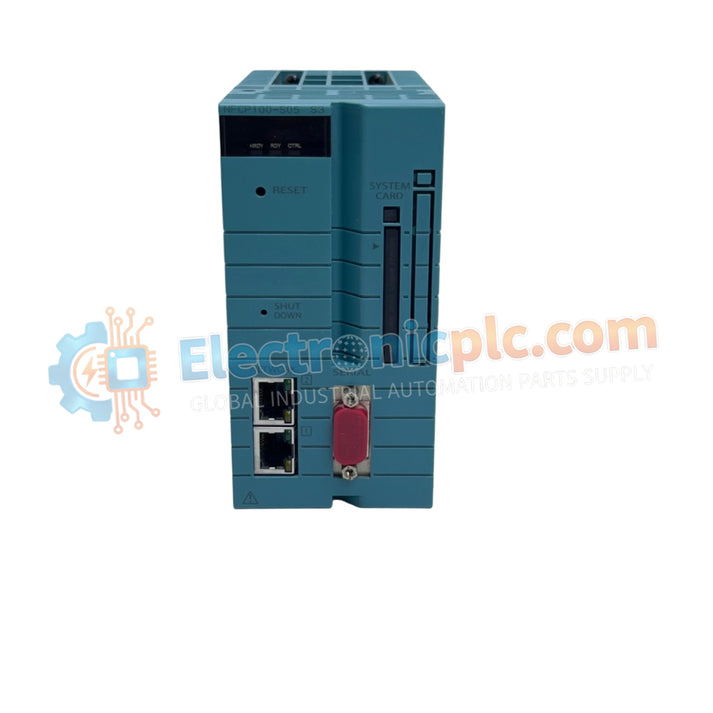

El YOKOGAWA NFCP100-S05, también catalogado como el Módulo de CPU NFCP100, funciona como un componente de hardware dedicado para la ejecución lógica determinista y el control de procesos dentro de las plataformas de red STARDOM.

Especificaciones de hardware

Conectividad FOUNDATION Fieldbus e integridad de red

El NFCP100-S05 proporciona conectividad H1 FOUNDATION Fieldbus integrada, facilitando la comunicación directa con instrumentación de campo inteligente. Esta interfaz está diseñada para una integración de red de alta disponibilidad, admitiendo el intercambio de datos en tiempo real y diagnósticos de parámetros. El módulo utiliza DRAM protegida por ECC para garantizar la integridad computacional durante el procesamiento de algoritmos de control complejos. Para un comportamiento de red determinista, la arquitectura de la CPU gestiona múltiples pilas de protocolos —incluyendo Ethernet e interfaces seriales— con latencias específicas optimizadas para el control de bucles industriales.

Preguntas frecuentes

P: ¿El NFCP100-S05 admite actualizaciones de firmware sin reemplazar el hardware?

R: Sí, las actualizaciones de firmware son compatibles a través de la interfaz de servicio. Asegúrese de que una fuente de alimentación redundante esté activa durante el proceso de actualización para evitar la corrupción de la memoria o la programación flash parcial.

P: ¿Cuáles son los requisitos para la terminación del bus de comunicación RS-485?

R: Al utilizar la interfaz RS-485 para la comunicación serial de larga distancia, se debe aplicar una resistencia de terminación de 120 ohmios en ambos extremos del bus físico para evitar reflexiones de señal y errores de transmisión de datos.

Pautas de instalación en campo

1. Verifique que la fuente de alimentación del rack esté configurada a 24 VCC y dentro de los límites nominales antes de insertar el módulo de CPU en la unidad base STARDOM.
2. Asegúrese de que el módulo esté completamente alineado con los conectores del backplane para evitar la desalineación de los pines durante el acoplamiento del mecanismo de bloqueo.
3. Utilice cables de par trenzado apantallado para las conexiones RS-485 y H1 FOUNDATION Fieldbus, asegurando que el blindaje del cable esté conectado a tierra en el punto de tierra común designado para minimizar la EMI.
4. Confirme que los LED de estado reflejen una condición de funcionamiento normal (sin indicadores de falla) una vez que se complete el ciclo de arranque.
5. Respete el límite de resistencia a la vibración de 0.5 mm pico a pico asegurando el chasis a una superficie de montaje rígida, asegurando que la temperatura ambiente se mantenga dentro del rango operativo de -20 °C a 60 °C.
