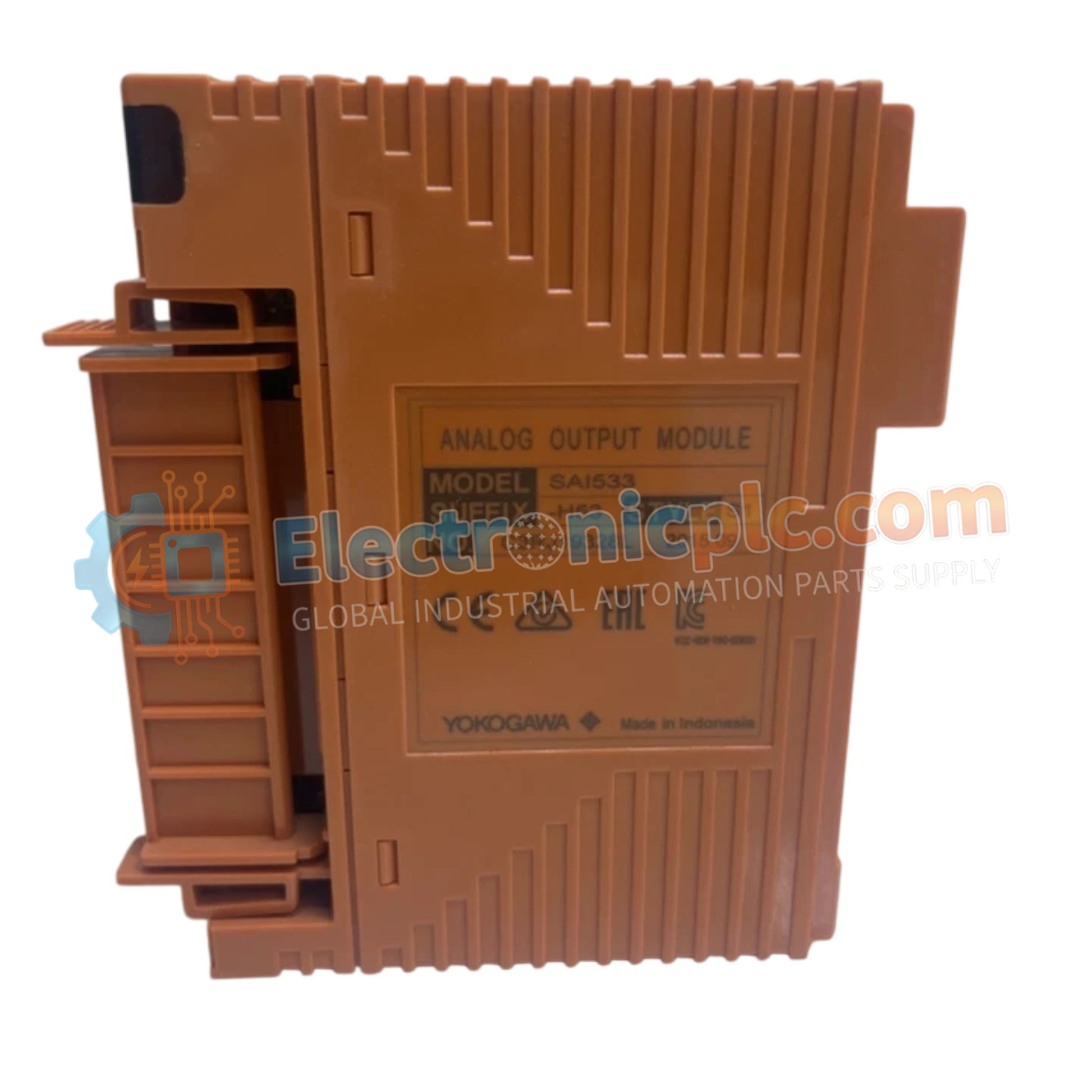

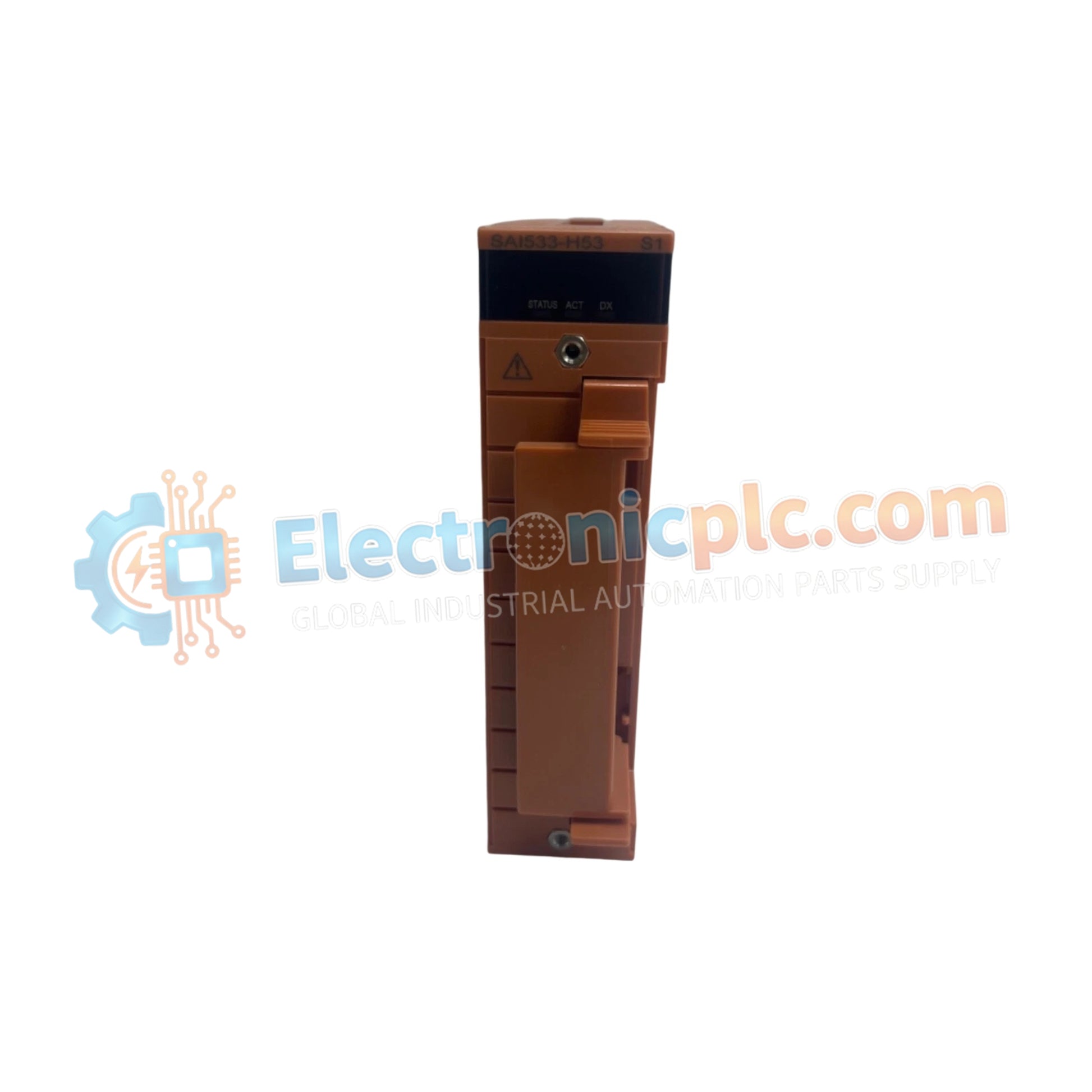

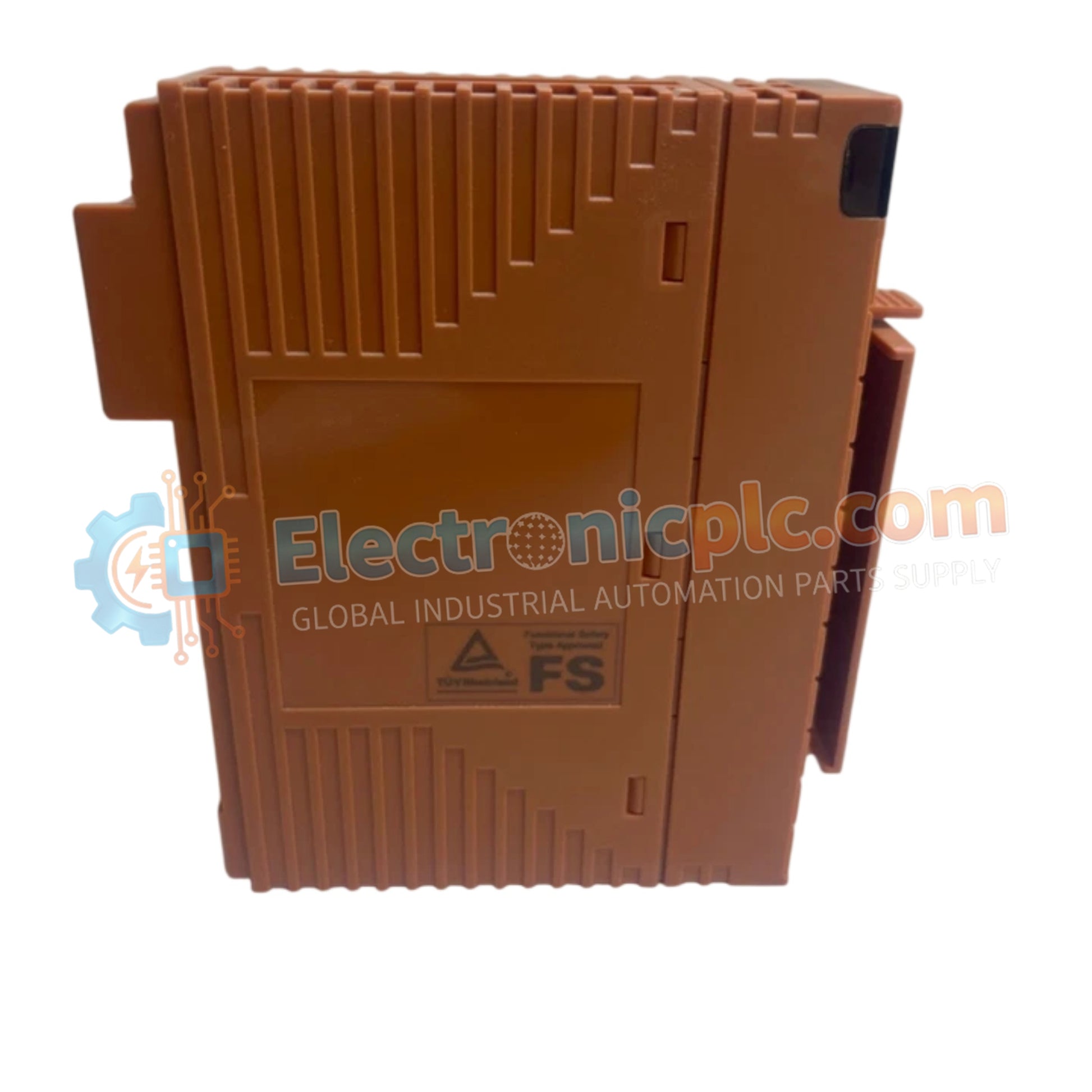

Configurado para un control analógico de precisión en redes de automatización de procesos, el Yokogawa SAI533-H53/A4D00 (Módulo de salida de corriente SAI533) proporciona una ejecución eléctrica directa para la transmisión de señales HART de 4-20 mA de 8 canales. Este módulo utiliza aislamiento de canal a sistema y es compatible con una implementación de redundancia dual para mantener la estabilidad de la salida y la integridad del control dentro de los sistemas CENTUM y ProSafe-RS.

Desglose de sufijos y matriz de modelos

Especificaciones del hardware

Instrumentación DCS y aislamiento galvánico

La arquitectura SAI533-H53/A4D00 presenta una clasificación de tensión de resistencia de 1,5 kV CA entre los circuitos de señal de salida y el plano posterior del sistema, lo que proporciona un robusto aislamiento galvánico. Este aislamiento es fundamental para evitar las corrientes de bucle de tierra al accionar los actuadores de campo a través de zonas de potencial dispares. El módulo es compatible con las superposiciones del protocolo HART en la señal de 4-20 mA, lo que permite la comunicación digital bidireccional con instrumentos de campo inteligentes, al tiempo que mantiene una frecuencia de actualización de datos de 40 ms para garantizar un rendimiento de bucle de control receptivo.

Preguntas frecuentes

P: ¿Se puede utilizar este módulo en una configuración de módulo único no redundante?

R: Sí, aunque el SAI533-H53 admite redundancia dual, se puede implementar como una unidad de módulo único para aplicaciones de control estándar sin necesidad de hardware secundario.

P: ¿Cómo afecta la comunicación HART a la precisión de la salida analógica?

R: Las señales digitales HART se superponen a la salida analógica y no degradan la precisión de la señal de control de 4-20 mA, siempre que la resistencia de carga se mantenga dentro del rango especificado de 230-600 ohmios.

Directrices de instalación en campo

• Asegúrese de que el módulo esté correctamente asentado en la unidad base de E/S para establecer una conexión sólida con el plano posterior tanto para la comunicación como para la distribución de energía.
• Verifique que la resistencia de carga de campo se mantenga entre 230 ohmios y 600 ohmios para garantizar que el módulo pueda controlar todo el rango de salida con precisión.
• Utilice cables de par trenzado blindados para el cableado de campo, con el blindaje conectado a tierra en el punto de entrada del gabinete, para minimizar las interferencias de ruido en la comunicación HART.
• Confirme que la temperatura ambiente del gabinete se mantenga por debajo de 70 °C para evitar la reducción del rendimiento de salida y garantizar la longevidad de los componentes internos.
• Durante el mantenimiento, asegúrese de que el módulo esté apagado antes de desconectar el cable MIL o los terminales de abrazadera de presión para evitar señales transitorias en la entrada del actuador.
