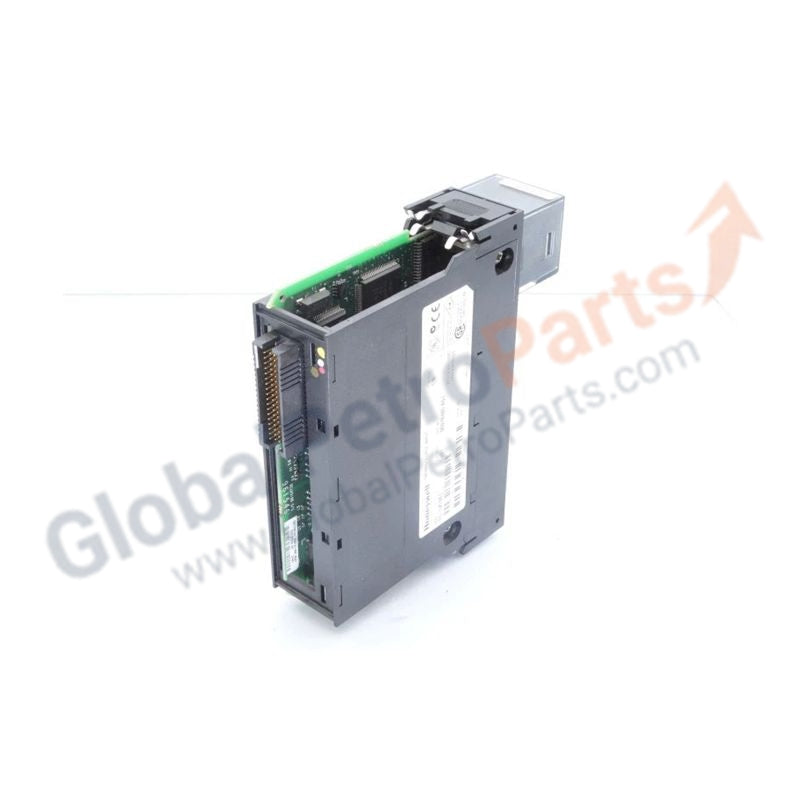

El TC-ODD321 es de alta densidad módulo de salida digital (DO) Diseñado para Honeywell Experion PKS C200 plataforma. Proporciona 32 puntos de salida de estado sólido , organizados como dos bancos aislados de 16...
Disponibilidad: Bajas existencias: quedan 99
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El TC-ODD321 es de alta densidad módulo de salida digital (DO) Diseñado para Honeywell Experion PKS C200 plataforma. Proporciona 32 puntos de salida de estado sólido , organizados como dos bancos aislados de 16 puntos , que permiten un control eficiente de válvulas solenoides, indicadores, relés de interposición y otros dispositivos discretos.
Diseñado para ofrecer fiabilidad industrial, el módulo mantiene una alta integridad de la señal en condiciones térmicas fluctuantes. Su arquitectura común de 16 puntos simplifica el cableado de campo y garantiza el aislamiento eléctrico entre los dos bancos.
| Parámetro | Especificación |
|---|---|
| Identificador del producto | TC-ODD321 |
| Densidad de canales | 32 salidas (2 bancos aislados de 16 puntos) |
| Rango de voltaje operativo | 10–31,2 VCC a 50 °C; 10–28 VCC a 60 °C (reducción lineal) |
| Capacidad de conducción de salida | 0,5 A por punto (dependiendo de la carga total del módulo) |
| Protección contra sobretensiones | 1 A durante 10 ms por punto, repetible cada 2 s a 60 °C |
| Requisito de carga mínima | 3 mA por salida |
| Caída máxima de tensión | 1 VCC a corriente nominal por punto (compatible con IEC 1131-2) |
| Disipación térmica | 6,1 W máximo |
| Requisitos de alimentación del bus | Consulte la matriz de consumo de energía de la placa base C200 |
| Interfaz de cableado | Bloque de terminales de 36 posiciones TC-TBCH |
Control discreto en racks de alta densidad – Ahorra espacio en el gabinete mientras administra múltiples dispositivos.
Control de válvula solenoide – Funcionamiento eficiente de actuadores hidráulicos o neumáticos.
Conmutación de indicadores y relés – Señalización confiable en paneles de control.
Automatización industrial – Plantas de proceso que requieren salidas digitales de alto punto con aislamiento.
¿Puede el TC-ODD321 manejar cargas inductivas sin protección externa?
Si bien el módulo incluye Sujeción interna y protección contra sobretensiones (1 A durante 10 ms por punto) , es Se recomienda utilizar diodos flyback externos o supresores de sobretensiones. para cargas altamente inductivas (por ejemplo, solenoides grandes) para extender la vida útil del módulo.
