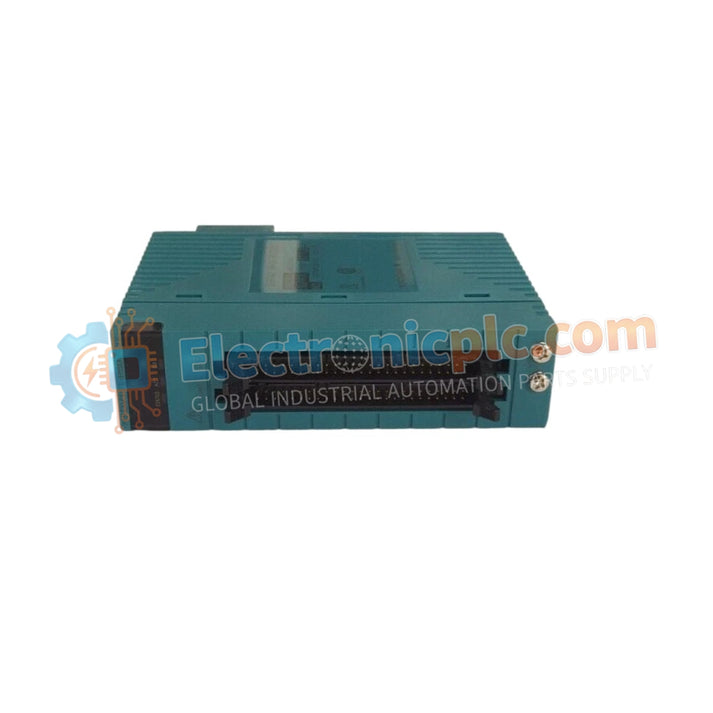

Configurado para la distribución de señales digitales de alta densidad en plataformas DCS y PLC, el YOKOGAWA NFDV157-S00 S2 (Módulo de Salida Digital NFDV157-S00) proporciona una ejecución física/eléctrica directa de conmutación a nivel lógico en 32 canales de salida discretos.

Especificaciones del Hardware

Conectividad y Aislamiento del Control de Procesos

El módulo NFDV157-S00 S2 utiliza aislamiento óptico para los 32 canales de salida, asegurando la separación galvánica entre el circuito de carga de campo y el backplane de lógica de control. Esta arquitectura de aislamiento evita que las sobretensiones transitorias se propaguen a través del bus de comunicación del DCS. El módulo soporta una operación de 24 VCC con una capacidad de corriente por canal de 0.5 A, adecuada para accionar actuadores industriales de baja potencia e interfaces de solenoides. El mantenimiento de la integridad de la señal se facilita a través de indicadores de estado LED por canal, lo que permite el diagnóstico localizado de las condiciones del estado de salida sin necesidad de equipos de prueba externos.

Preguntas Frecuentes

P: ¿Este módulo soporta el intercambio en caliente mientras el sistema de control anfitrión permanece encendido?

R: La capacidad de intercambio en caliente depende de la configuración específica del backplane del DCS anfitrión; consulte el manual de hardware del sistema con respecto a la secuencia de alimentación del bus de E/S antes de intentar la inserción o extracción.

P: ¿Los 32 canales están aislados de forma independiente o comparten un camino de retorno común?

R: El módulo proporciona aislamiento óptico a nivel de canal; sin embargo, los usuarios deben verificar el diagrama de cableado específico para determinar la comunalidad de los retornos de alimentación de salida para el grupo de carga objetivo.

Pautas de Instalación en Campo

1. Cableado y blindaje: Utilice cableado de par trenzado blindado para todas las conexiones de salida digital. Conecte los blindajes de los cables al terminal de tierra designado para minimizar la interferencia electromagnética (EMI) dentro del gabinete de control.
2. Estabilidad de montaje: Asegúrese de que el módulo esté completamente insertado en el conector del backplane. Verifique que las pestañas de bloqueo mecánico estén enganchadas para evitar un contacto intermitente debido a la vibración del gabinete.
3. Gestión de la carga: No exceda el límite de corriente de 0.5 A por canal. Para cargas inductivas, instale diodos de supresión de retorno externos para proteger los componentes internos de conmutación del back-EMF durante la desenergización.
4. Espacio térmico: Mantenga un espacio adecuado entre el módulo y los componentes adyacentes de alta temperatura para asegurar la operación dentro del rango de -10 °C a 60 °C.
