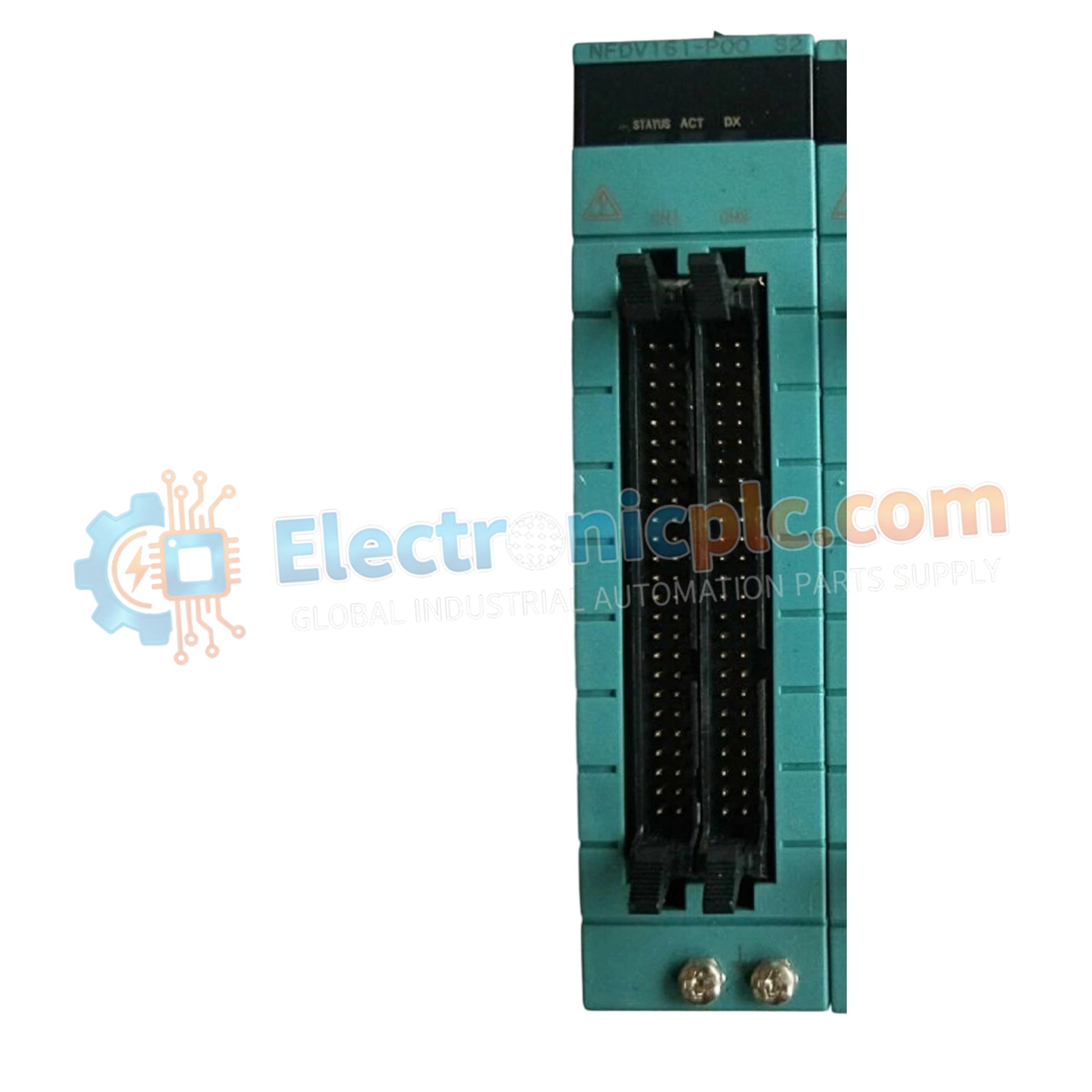

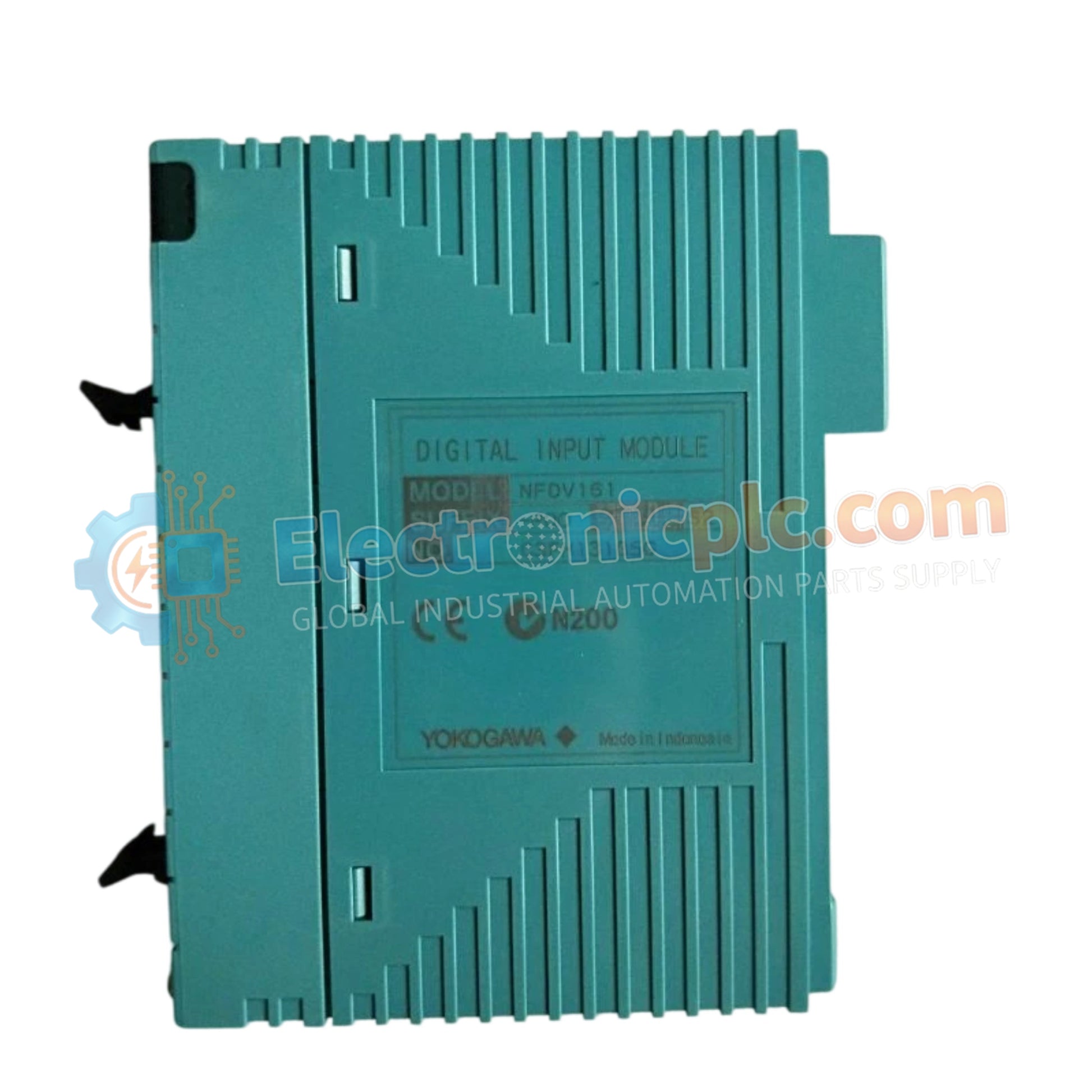

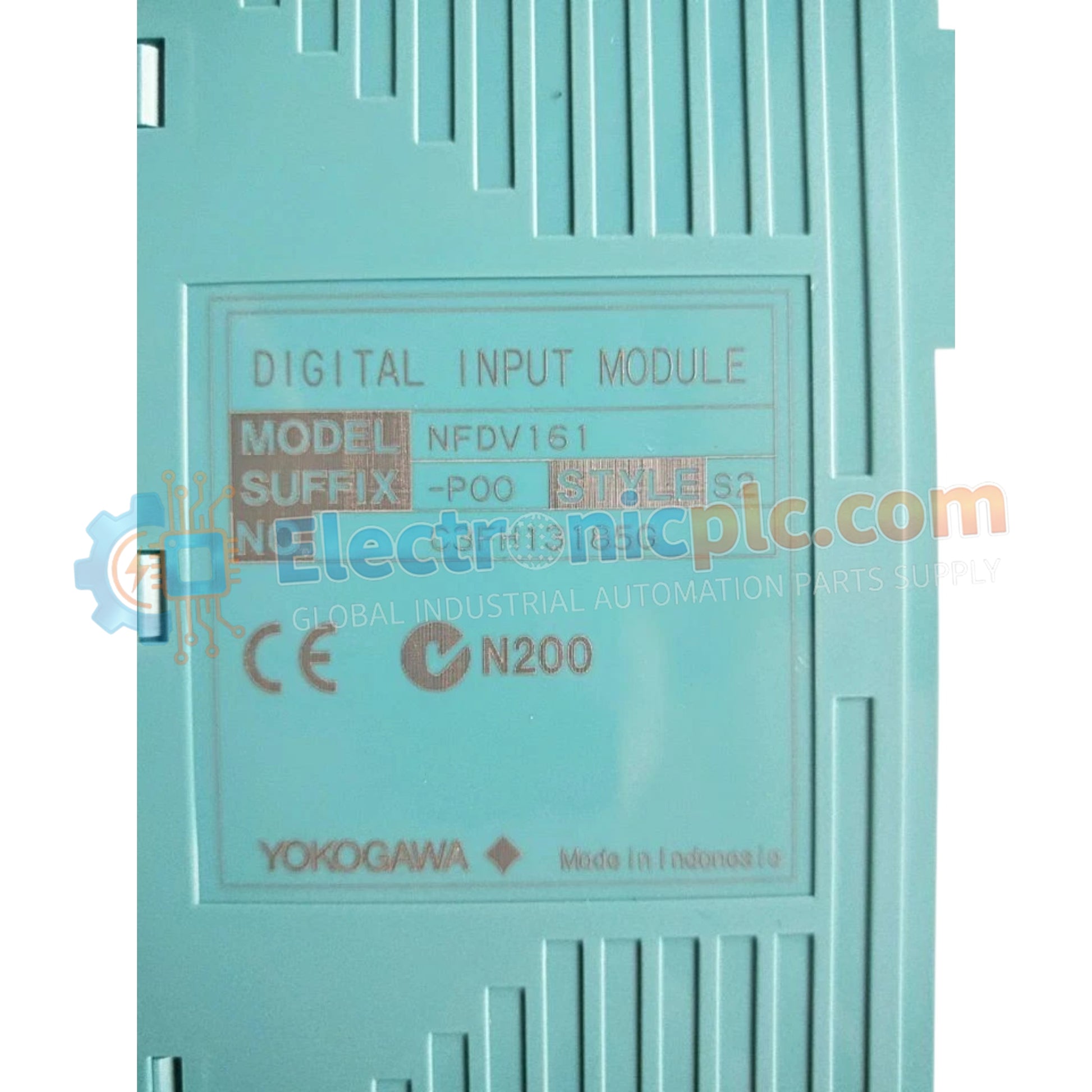

Configurado para la ejecución discreta de señales en sistemas N-IO (Network I/O), el YOKOGAWA NFDV161-P00 S2 (módulo de salida digital NFDV161) proporciona una ejecución física/eléctrica directa. Este componente de hardware gestiona 8 canales de salida digital individuales, facilitando la activación o desactivación de dispositivos de campo externos mediante una lógica de control estándar de 24 VCC.

Especificaciones de hardware

Control industrial y conmutación de señales

El NFDV161-P00 S2 está optimizado para aplicaciones de conmutación de alta velocidad donde se requiere una entrega de señal determinista. Utilizando etapas de salida basadas en transistores, el módulo logra un tiempo de respuesta rápido de menos de 3 milisegundos, lo que garantiza una latencia mínima en los lazos de control de procesos. La arquitectura permite una integración flexible en nodos N-IO, proporcionando el control de nivel de voltaje necesario para actuadores de campo descendentes, solenoides o bobinas de relés de interposición.

Preguntas frecuentes

P: ¿Este módulo es capaz de accionar cargas de alta inductancia directamente?

R: Si bien el módulo puede conmutar cargas inductivas, se recomienda encarecidamente utilizar diodos de volante o módulos de supresión para evitar que la fuerza contraelectromotriz (back-EMF) dañe las etapas de salida de transistor internas.

P: ¿Cómo se compara el número de canales de este módulo con otras variantes de salida digital N-IO?

R: El NFDV161 está configurado con 8 canales, priorizando la densidad de control localizada para requisitos específicos de instrumentación de campo dentro de la arquitectura del nodo N-IO.

Pautas de instalación en campo

• Verifique que la fuente de alimentación del nodo N-IO sea estable a 24 VCC antes de instalar el módulo NFDV161 en la unidad base.
• Asegúrese de que la corriente de carga de salida del transistor permanezca dentro de los límites máximos especificados por canal para evitar el estrés térmico en el circuito del módulo.
• Conecte los dispositivos de salida al bloque de terminales del módulo utilizando tamaños de cable apropiados; asegúrese de que todas las conexiones de terminales estén apretadas según las especificaciones del fabricante.
• Encamine los cables de señal de salida por separado de las líneas analógicas o de comunicación de alto ruido para minimizar la interferencia electromagnética.
• Verifique los LED indicadores de estado en el panel frontal del módulo después de la instalación para verificar la activación del canal y el estado de comunicación con el controlador N-IO.
