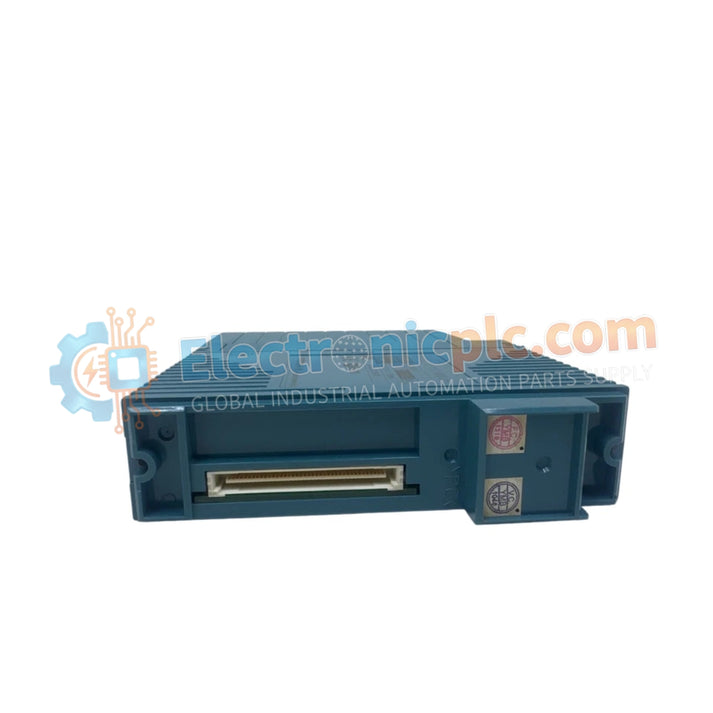

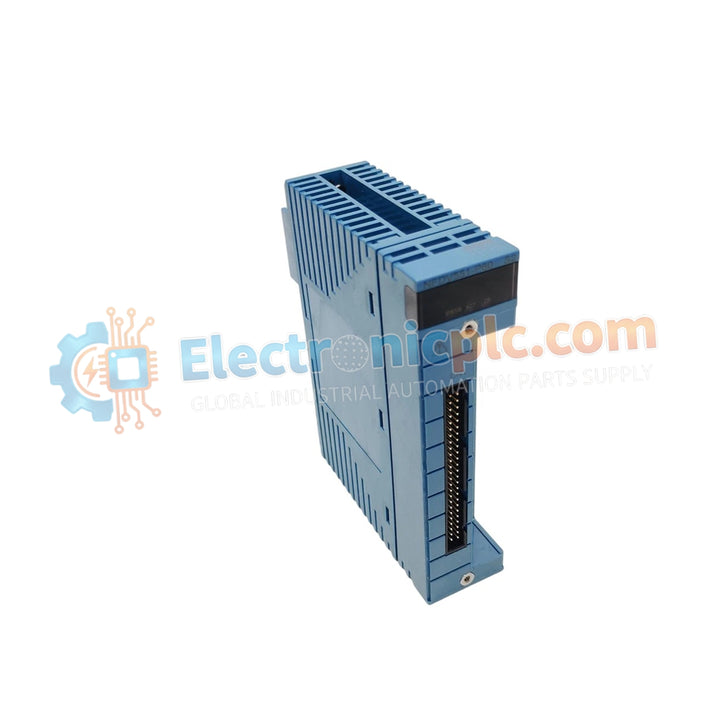

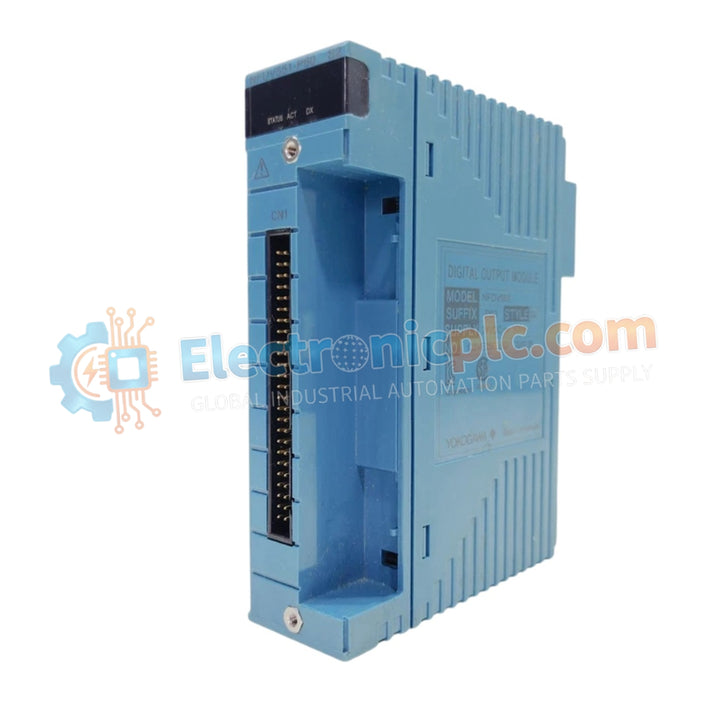

Configurado para la ejecución de comandos de alta densidad dentro de las plataformas de controlador autónomo STARDOM FCN/FCJ, el YOKOGAWA NFDV557-S00 S2 (módulo de salida digital NFDV557) proporciona la ejecución física directa de señales de control discretas para relés, válvulas e indicadores en el campo.

Desglose de sufijos y matriz de modelos

El NFDV557-S00 S2 sigue un esquema de control de revisión estructurado. El designador -S00 identifica el módulo como una unidad de salida de alta densidad con configuración base, mientras que el sufijo S2 significa la segunda iteración de hardware, lo que garantiza la compatibilidad total con los protocolos de comunicación de bus de plano posterior actualizados y los estándares mejorados de compatibilidad electromagnética.

Especificaciones de hardware

Aislamiento galvánico y ejecución en estado a prueba de fallos

El NFDV557-S00 S2 incorpora aislamiento galvánico interno para desacoplar el plano posterior del controlador del entorno eléctrico del campo. Este diseño es necesario para suprimir el ruido de modo común y evitar que transitorios eléctricos, como el retroceso inductivo de las válvulas solenoides, se propaguen a la lógica del controlador FCN/FCJ. En caso de una falla a nivel del sistema o pérdida de comunicación, el módulo admite la ejecución en estado a prueba de fallos, lo que garantiza que las salidas digitales pasen a un estado seguro predefinido para evitar condiciones de proceso peligrosas.

Preguntas frecuentes

P: ¿Puede el NFDV557-S00 S2 manejar cargas de alta corriente directamente?

R: No. Las etapas de salida están diseñadas para conmutación a nivel lógico o de servicio piloto. Las cargas de alta corriente deben conectarse a través de relés de interposición externos para evitar daños térmicos a los controladores internos del módulo.

P: ¿Es compatible este módulo con los procedimientos de intercambio en caliente?

R: El intercambio en caliente es compatible dentro de la arquitectura STARDOM, siempre que el sistema esté configurado para manejar los cambios de estado del módulo. Siempre verifique que el proceso se encuentre en una condición segura antes de retirar el módulo para evitar la actuación no deseada del dispositivo de campo.

Pautas de instalación en campo

1. Asentamiento del plano posterior: Alinee el módulo con los rieles guía del plano posterior FCN/FCJ. Inserte el módulo hasta que los conectores estén completamente asentados y asegure las palancas de bloqueo del panel frontal para garantizar una comunicación de bus confiable.
2. Blindaje de señal: Todo el cableado de salida digital debe utilizar conductores blindados para minimizar la diafonía y la susceptibilidad a la interferencia electromagnética (EMI) dentro del gabinete de control.
3. Supresión de picos inductivos: Al conmutar cargas inductivas (por ejemplo, solenoides, bobinas de contactores), instale diodos de retorno o circuitos de amortiguación RC en el dispositivo de campo para suprimir los transitorios de alto voltaje que pueden comprometer la longevidad del módulo.
4. Gestión térmica: Asegure un espacio vertical de al menos 30 mm alrededor del módulo para facilitar el flujo de aire por convección. Las temperaturas ambiente de funcionamiento deben mantenerse entre 0 °C y 60 °C para mantener la fiabilidad y precisión nominales de los controladores de salida.
