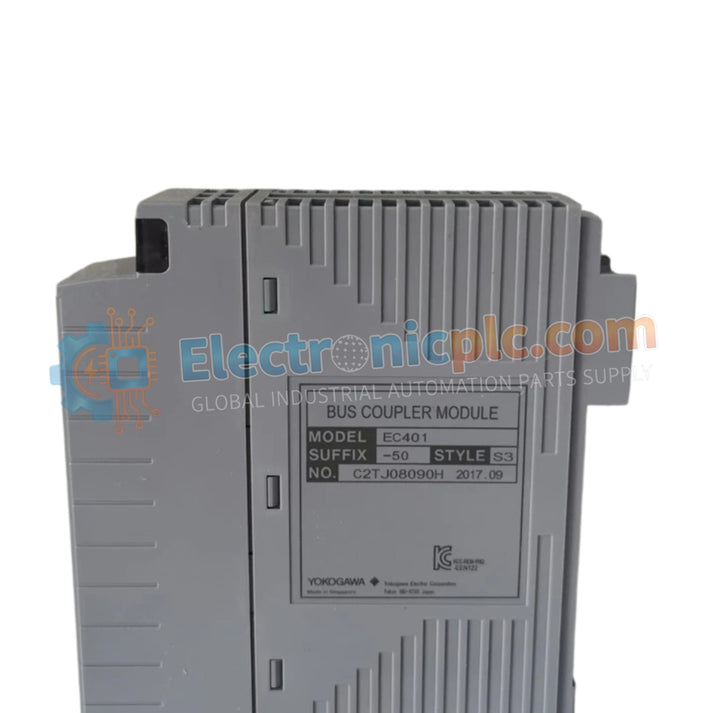

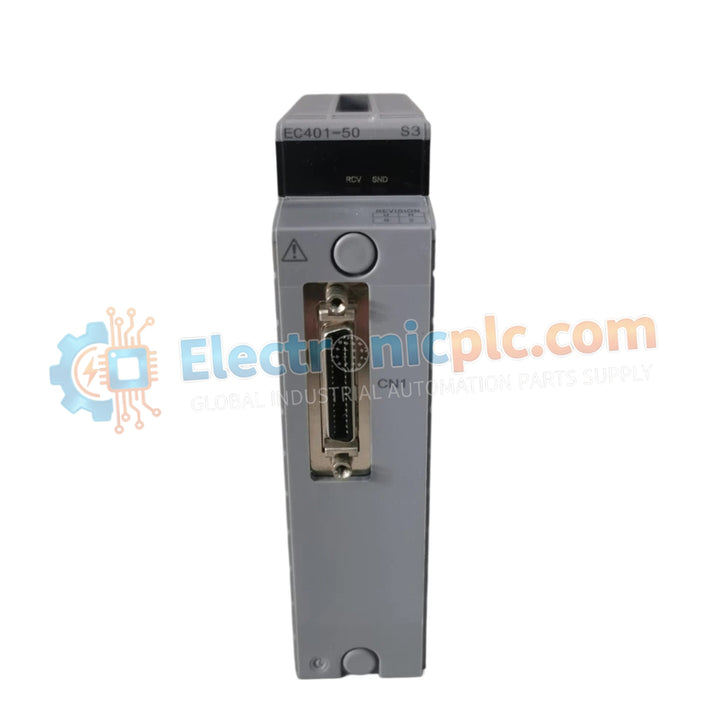

El YOKOGAWA EC401-50 (EC401-50) funciona como un módulo de interfaz crítico dentro de la arquitectura de control de Yokogawa, específicamente diseñado para acoplar el bus síncrono extendido (ESB) a través de nodos distribuidos. Este módulo garantiza un intercambio de datos de alta velocidad y determinista entre las unidades de control de campo (FCU) y las unidades de nodo de E/S, manteniendo la sincronización requerida para aplicaciones exigentes de control de procesos.

Especificaciones de hardware

Conectividad del sistema de control de procesos

El EC401-50 actúa como puente de capa física para la red de bus ESB. Al gestionar la distribución de la señal entre el controlador y los nodos de E/S remotos, garantiza que los datos del proceso, como las mediciones analógicas y las entradas de estado, se transmitan con una latencia mínima y una alta integridad. Esto es esencial para mantener la estabilidad de los bucles de control y garantizar que los procesos de seguridad o regulatorios cumplan con los estrictos requisitos de tiempo.

Preguntas frecuentes

P: ¿Cómo se diferencia el EC401-50 de un repetidor de bus ESB?

R: Mientras que un repetidor se utiliza para regenerar señales para distancias extendidas, el módulo acoplador (EC401) es el principal responsable de interconectar la red de bus ESB con la infraestructura de nodo específica, uniendo eficazmente segmentos de la red de control.

P: ¿Este módulo es compatible con las configuraciones de bus redundantes existentes?

R: Sí, el EC401-50 está diseñado para admitir los requisitos físicos y lógicos de las arquitecturas ESB redundantes de Yokogawa, siempre que se instale de acuerdo con las pautas de topología de bus específicas del sistema.

Pautas de instalación en campo

• Antes de la inserción, inspeccione los pines del conector de la placa posterior en busca de signos de oxidación o dobleces para asegurar una conexión eléctrica estable.
• Asegúrese de que la alimentación del sistema esté completamente aislada y que el gabinete esté desenergizado antes de montar el módulo para evitar cortocircuitos accidentales en la placa posterior.
• Una vez asentado, verifique que el módulo esté al ras del bastidor y asegurado con los tornillos de retención; esto es vital para mantener la ruta de tierra del chasis.
• Encamine cualquier cableado de señal auxiliar lejos de los cables de alimentación de alto voltaje para evitar que la interferencia electromagnética (EMI) afecte la integridad de los datos del bus.
• Realice una verificación de diagnóstico del sistema utilizando el software de la estación de ingeniería de DCS inmediatamente después de la instalación para verificar que el enlace de comunicación con el nodo esté establecido y sea estable.
