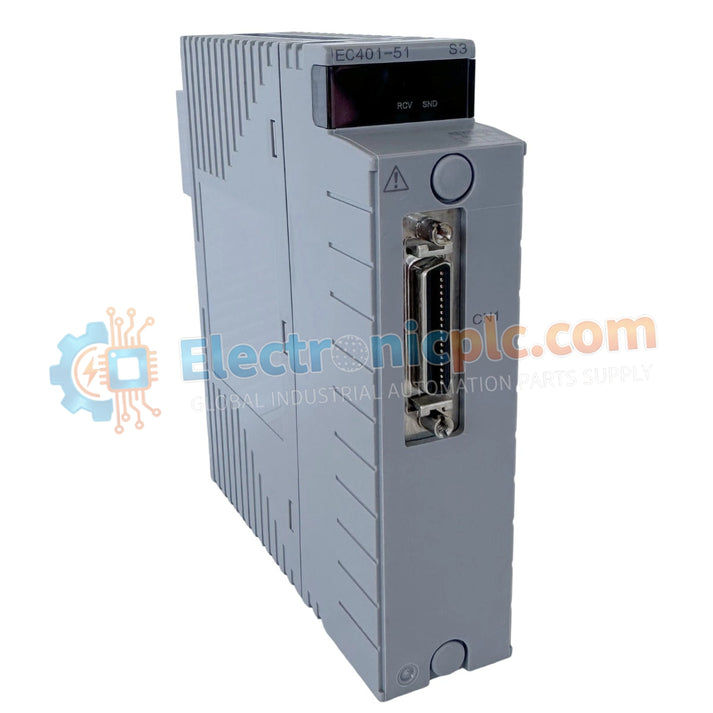

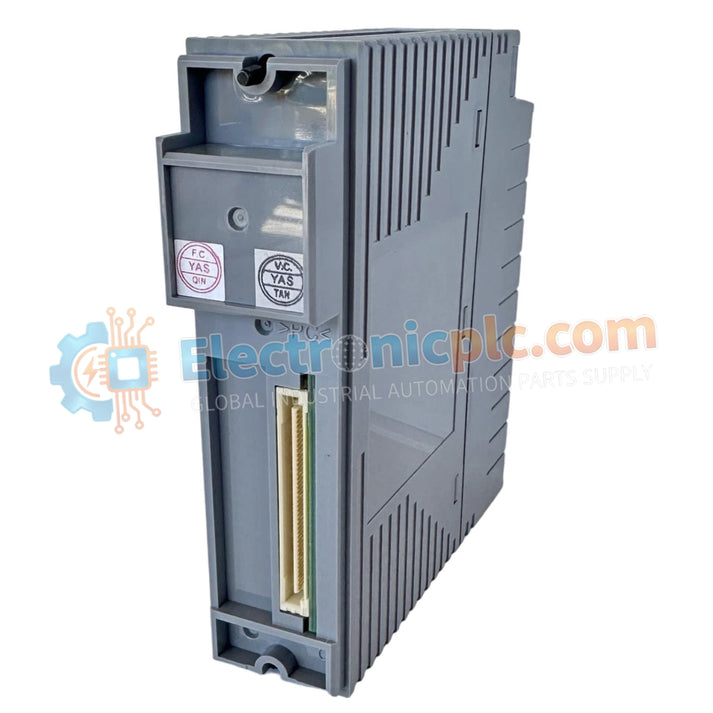

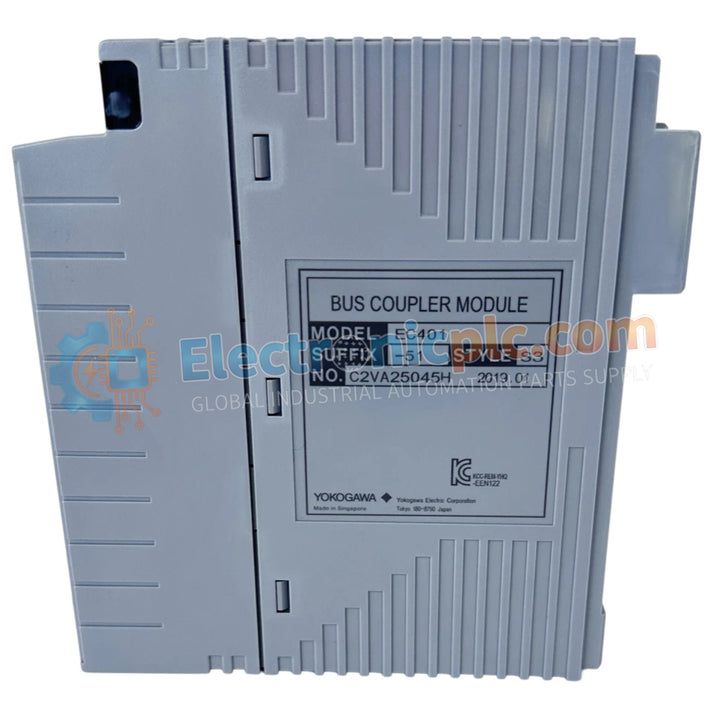

Configurado para la transmisión de datos de alta velocidad entre estaciones de control y unidades de nodo, el YOKOGAWA EC401-50 (módulo acoplador de bus EC401 ESB) proporciona una ejecución física y eléctrica directa del acoplamiento de señales de bus ESB dentro de los sistemas de control CENTUM VP.

Especificaciones de hardware

Conectividad de control de procesos y acoplamiento de señal

El módulo EC401-50 funciona como una interfaz especializada que gestiona la sincronización de paquetes de datos entre la unidad de control de campo (FCU) y los nodos de E/S remotos. La arquitectura interna facilita el aislamiento galvánico, protegiendo el bus del sistema de transitorios eléctricos originados en el cableado del lado del campo. Al garantizar una adaptación precisa de la impedancia en el bus ESB, el módulo evita la reflexión de la señal y minimiza la fluctuación de la comunicación. La unidad está optimizada para mantener la temporización determinista requerida para datos de proceso críticos en el tiempo, asegurando que las actualizaciones de estado de E/S y los comandos de salida de control se procesen con un alto rendimiento en toda la infraestructura de la red.

Preguntas frecuentes

P: ¿El EC401-50 admite el reemplazo en línea (intercambio en caliente)?

R: No. Este módulo no admite el intercambio en caliente. La alimentación de la estación de control debe estar completamente desenergizada antes de retirar o instalar el módulo para evitar daños eléctricos a los conectores del backplane.

P: ¿Es el EC401-50 intercambiable con otros modelos de acopladores de bus ESB?

R: La compatibilidad depende de la revisión de hardware específica y la configuración del sistema. Siempre verifique que el número de modelo y el código de sufijo coincidan con los requisitos de instalación existentes antes de reemplazarlo.

Pautas de instalación en campo

1. Desconecte la alimentación de la estación de control y confirme que todos los procedimientos de mantenimiento cumplen con los protocolos de seguridad específicos del sitio.
2. Alinee el módulo EC401-50 cuidadosamente con los rieles guía y el conector del backplane; asegúrese de que los pines no estén obstruidos.
3. Inserte firmemente el módulo en la ranura hasta que el mecanismo de bloqueo se active para proporcionar estabilidad mecánica.
4. Verifique que el cable de conexión a tierra del rack esté correctamente terminado a un bus de tierra común para reducir la influencia de la interferencia electromagnética (EMI).
5. Inspeccione el cableado del bus ESB para una conexión segura a los puertos del acoplador, asegurando que los cables de blindaje estén terminados en los puntos de conexión a tierra designados para evitar bucles de tierra.
6. Realice una verificación de diagnóstico del sistema a través de la estación de ingeniería después del encendido para confirmar que el módulo está activo y se comunica con todos los nodos remotos.
