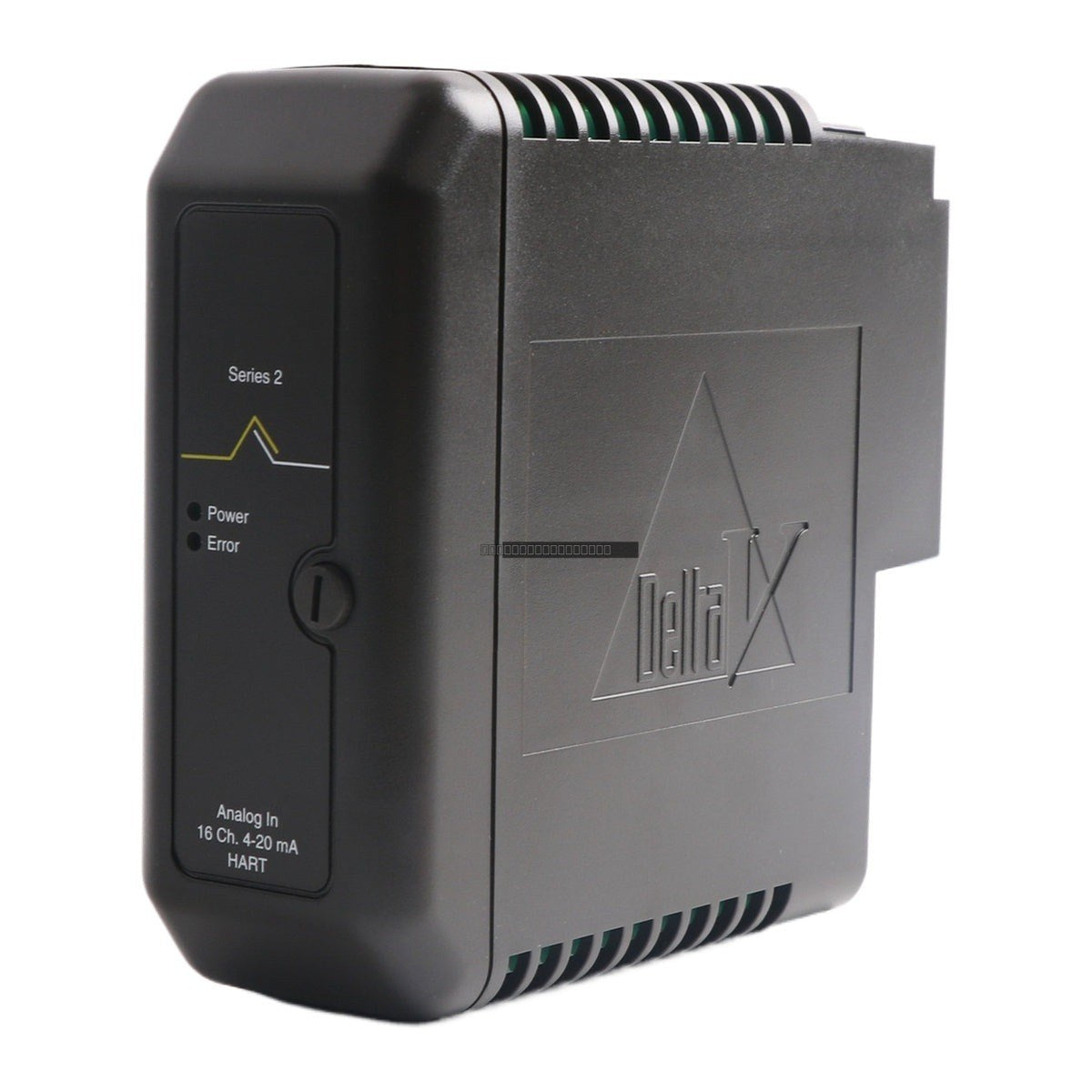

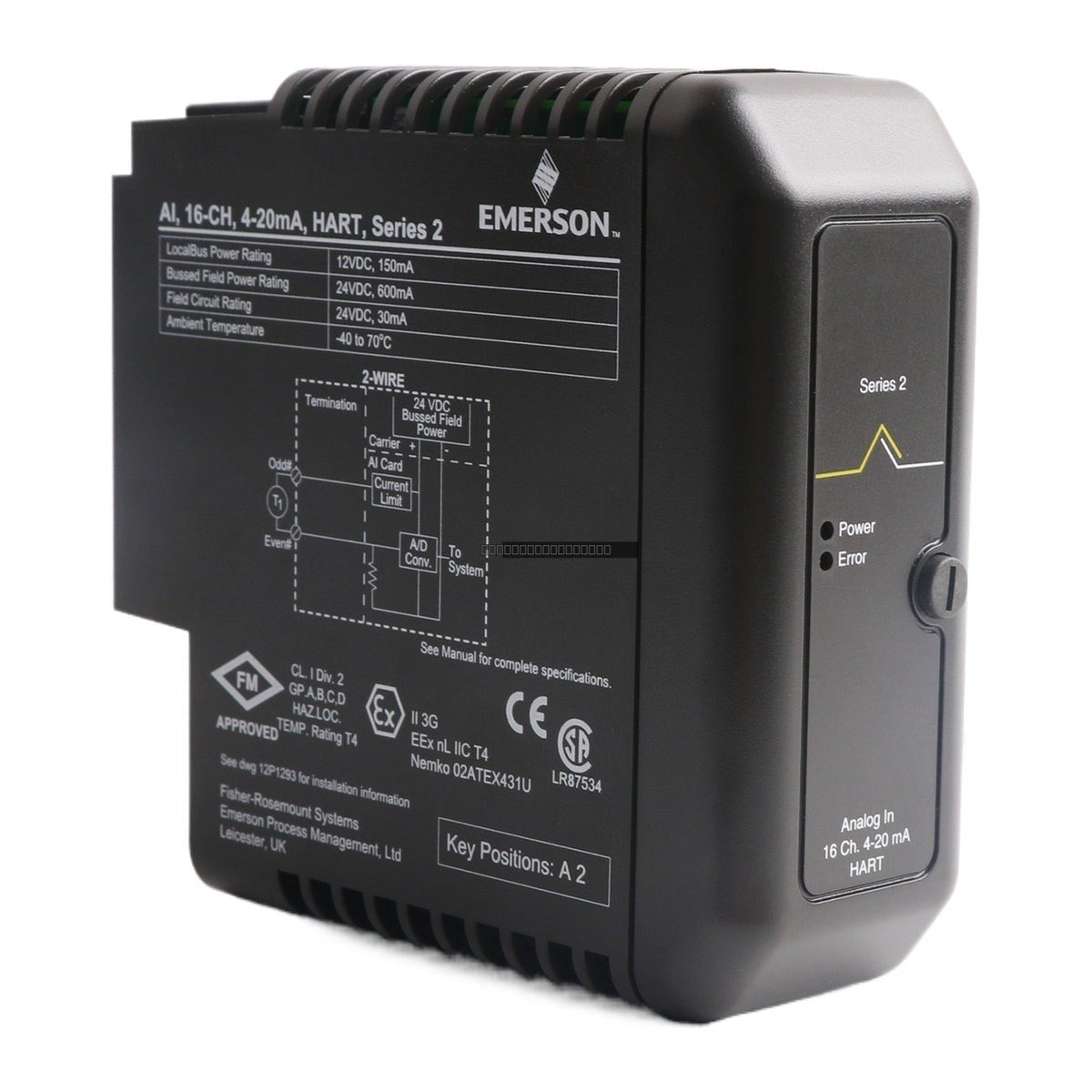

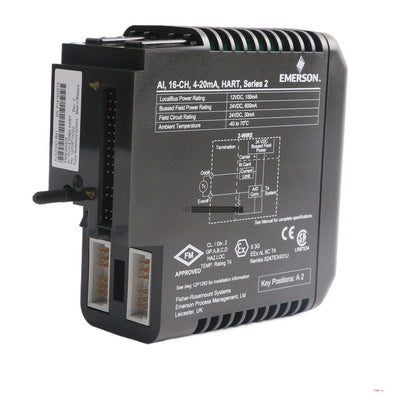

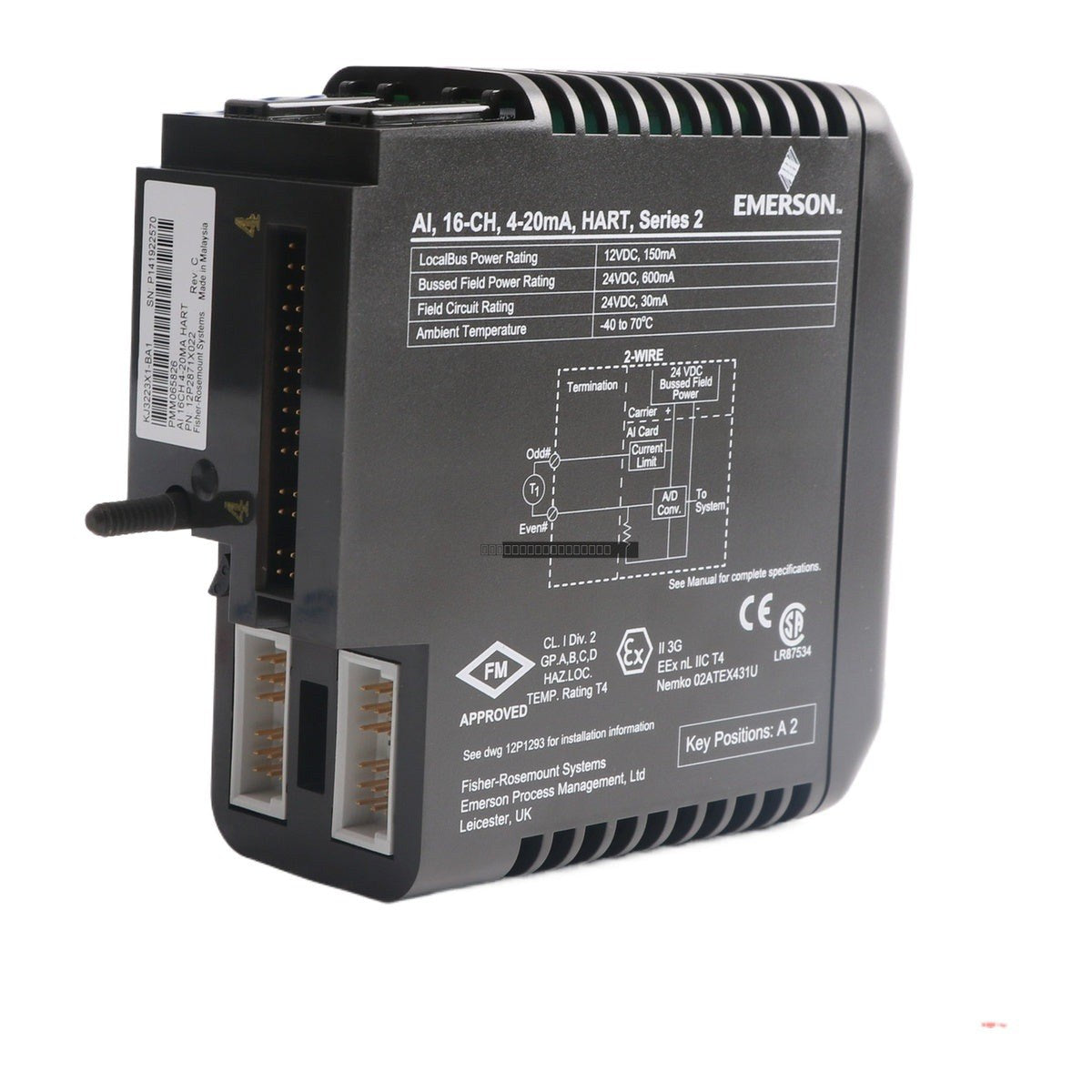

Emerson DeltaV KJ3223X1-BA1 12P2871X022 16-Channel Analog Input HART Module

Emerson DeltaV KJ3223X1-BA1 12P2871X022 16-Channel Analog Input HART Module

Description

The Emerson DeltaV KJ3223X1-BA1 (12P2871X022) is a high-density Analog Input (AI) card designed for the DeltaV distributed control system. This module provides 16 isolated channels capable of processing 4-20 mA...

16 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 7

SKU: KJ3223X1-BA1 12P2871X022
Proveedora: Emerson
tipo: Analog Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Emerson DeltaV KJ3223X1-BA1 (12P2871X022) is a high-density Analog Input (AI) card designed for the DeltaV distributed control system. This module provides 16 isolated channels capable of processing 4-20 mA signals with integrated HART communication support, allowing for advanced device diagnostics and configuration directly through the control system.

Features

  • 16-channel analog input capacity for high-density I/O requirements.
  • Integrated HART communication for intelligent field device management.
  • Supports standard 4-20 mA analog loop signals.
  • Designed for integration with the DeltaV I/O subsystem.
  • Robust environmental specifications for demanding industrial process control environments.

Technical Specifications

Model Number KJ3223X1-BA1
Spare Part Number 12P2871X022
Local Bus Power 12 VDC at 150 mA
Bussed Field Power 12 VDC at 600 mA
Field Circuit 24 VDC at 32 mA/Ch
Ambient Temperature -40 degC to +70 degC
Relative Humidity 5 to 95% (Non-Condensing)
Shock Rating 10 g half-sine wave for 11 ms
Vibration Rating 1 mm peak-to-peak (2-13.2 Hz); 0.7 g (13.2-150 Hz)
Contaminant Rating ISA-S71.04-1985 Class G3

Installation Guidelines

  • Ensure the DeltaV controller is powered down before inserting or removing the I/O module from the carrier.
  • Verify that the module is properly seated in the designated carrier slot to ensure reliable backplane communication.
  • Use shielded twisted-pair cabling for all analog input signals to minimize electromagnetic interference (EMI).
  • Maintain proper grounding practices for the I/O carrier to ensure signal integrity and protection against surges.
  • Ensure adequate ventilation in the cabinet to maintain operating temperatures within the specified -40 degC to +70 degC range.

FAQ

What is the primary function of the KJ3223X1-BA1?

This module is an Analog Input card for the DeltaV system, used to interface 16 analog 4-20 mA field devices with HART protocol capabilities to the control system.

Does this module support HART communication?

Yes, the KJ3223X1-BA1 is specifically designed to support HART communication, enabling the transmission of diagnostic data from field instruments to the DeltaV workstation.

What are the environmental limitations for this module?

The module is rated for operation in temperatures ranging from -40 degC to +70 degC and meets ISA-S71.04-1985 Class G3 standards for airborne contaminants.
