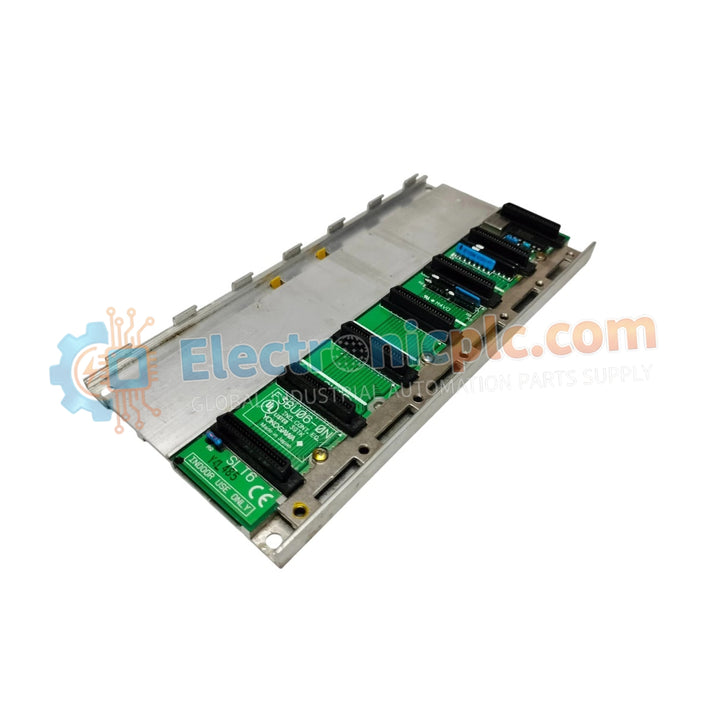

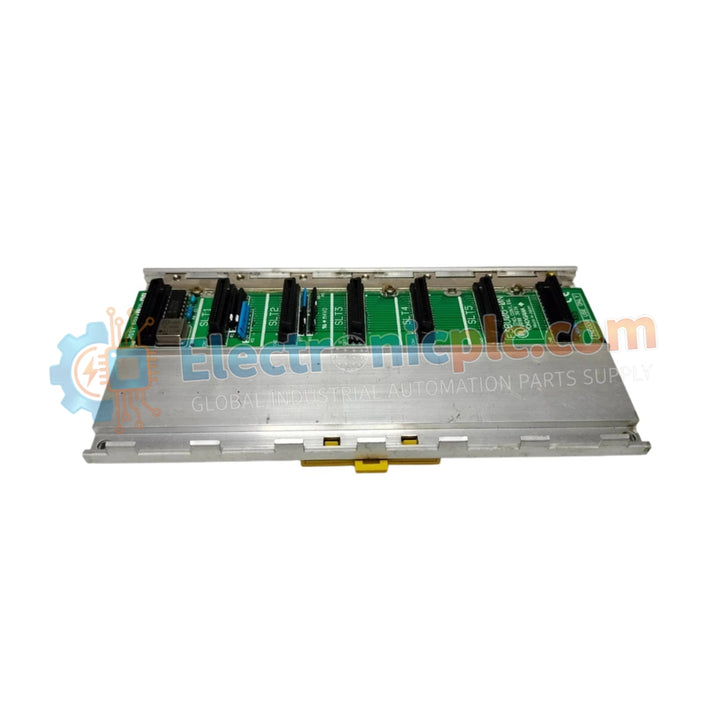

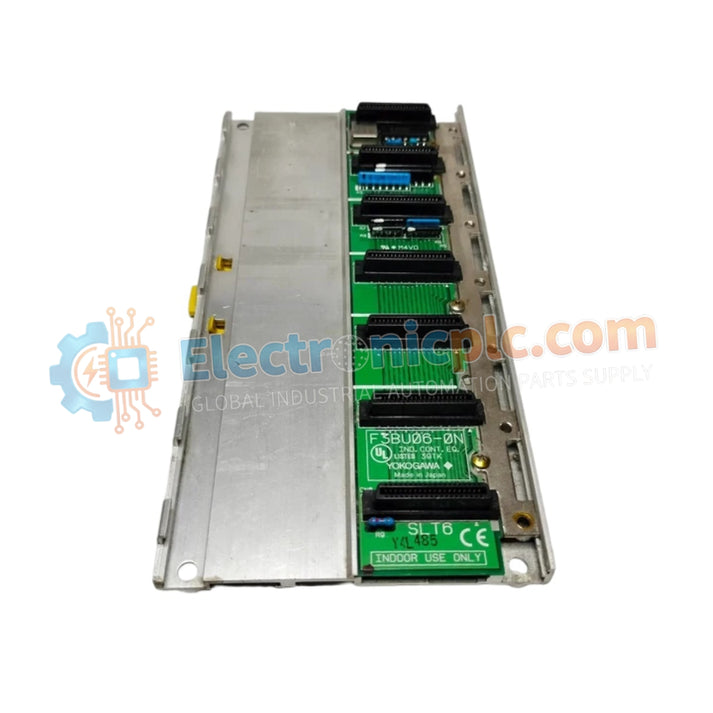

El Yokogawa F3BU06-0N, también catalogado como Módulo Base F3BU06-0N, funciona como un componente de hardware dedicado para la integración de módulos y la distribución de señales de backplane dentro de las plataformas de controlador lógico programable FA-M3.

Especificaciones de hardware

Bus de backplane e integración de módulos

El F3BU06-0N proporciona una interfaz mecánica y eléctrica estandarizada para el sistema FA-M3. La arquitectura del backplane facilita la transferencia de datos de alta velocidad entre el módulo de CPU y las cinco ranuras de E/S disponibles. Al mantener un riel de suministro constante de 5 VCC, el módulo base garantiza la integridad de la señal para operaciones lógicas de bajo voltaje en todos los módulos conectados. El diseño utiliza un marco robusto para la instalación en riel DIN o montaje en panel, lo que garantiza la estabilidad para configuraciones de E/S de alta densidad en entornos industriales.

Preguntas frecuentes (FAQ)

P: ¿El F3BU06-0N incluye un módulo de fuente de alimentación dedicado?

R: No, el módulo proporciona un total de 6 ranuras, donde 1 ranura está reservada para un módulo de fuente de alimentación y 5 ranuras están asignadas para módulos de CPU o E/S.

P: ¿Es este módulo base compatible con módulos de E/S de intercambio en caliente?

R: Si bien la arquitectura FA-M3 admite varios módulos, las capacidades específicas de intercambio en caliente dependen del firmware del módulo individual y de la configuración del sistema. Asegúrese de que el sistema esté apagado si el módulo de E/S específico no admite explícitamente la inserción en vivo.

Directrices de instalación en campo

1. Monte el módulo base en una superficie plana y resistente a las vibraciones o en un riel DIN estándar.
2. Asegure al menos 50 mm de espacio libre por encima y por debajo del módulo para permitir un flujo de aire y una disipación de calor adecuados.
3. Instale el módulo de fuente de alimentación en la ranura más a la izquierda antes de poblar las ranuras de E/S restantes.
4. Verifique que el terminal de puesta a tierra de la unidad base esté conectado a una toma de tierra de baja impedancia para evitar problemas de EMI.
5. Inspeccione los conectores del backplane en busca de residuos o pines doblados antes de insertar cualquier módulo de E/S para garantizar un contacto eléctrico confiable.
