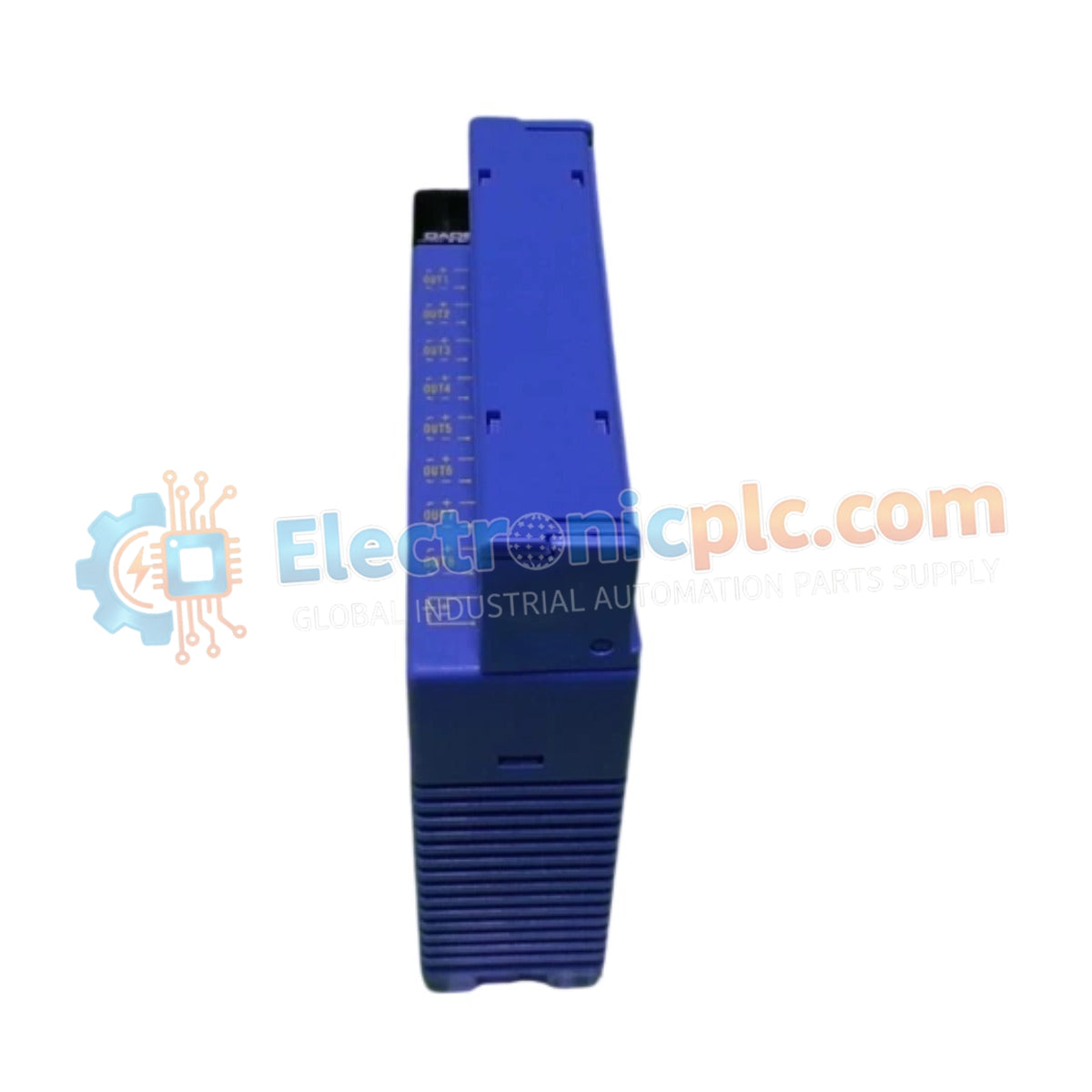

Diseñado para la generación precisa de señales de control, el Módulo de Salida Analógica Yokogawa F3DA08-5R (F3DA08-5R) proporciona una ejecución eléctrica física directa para actuadores de procesos automatizados dentro de las plataformas de control FA-M3.

Especificaciones de Hardware

Características Operacionales y Lógica de Control

El módulo F3DA08-5R ofrece una alta flexibilidad en la escala de la señal de control, lo que permite que el rango de la señal de salida se asigne a cualquier rango digital entre -30.000 y 30.000. Esta escala de precisión garantiza la compatibilidad con una amplia gama de válvulas industriales, compuertas y variadores de velocidad. Una característica crítica de este módulo es su configuración independiente por canal para "Salida de tiempo de fallo de CPU", que dicta el comportamiento de la salida (por ejemplo, mantener el último estado, salida cero o salida de un valor predefinido) en caso de fallo del controlador, lo que garantiza un comportamiento predecible en segmentos de proceso críticos para la seguridad.

Preguntas Frecuentes

P: ¿Cómo configuro el comportamiento de la salida durante un fallo de la CPU?

R: Esto se gestiona dentro del software de programación FA-M3. Cada uno de los 8 canales puede configurarse de forma independiente para mantener su último estado de salida válido o restablecerse a un valor predeterminado predefinido al detectar una condición de parada o fallo de la CPU.

P: ¿Se puede reemplazar el bloque de terminales M3.5 si los tornillos se estropean?

R: El bloque de terminales es un componente modular. Si se daña, se puede reemplazar sin quitar el módulo de la unidad base, siempre que se quite la energía del sistema para evitar cortocircuitos accidentales del riel de 24 V CC.

Pautas de Instalación en Campo

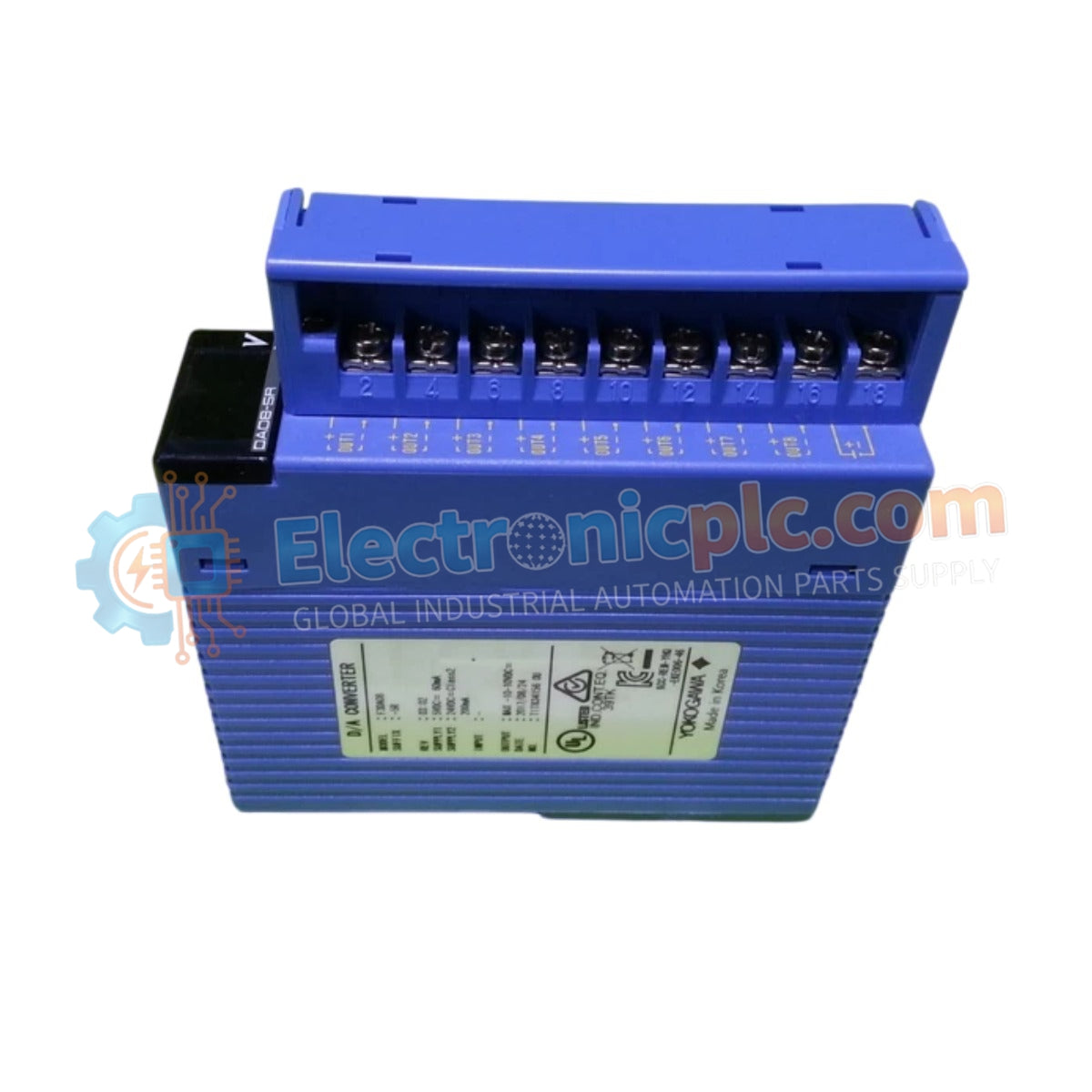

• Asegúrese de que el módulo esté completamente encajado en la unidad base; un asiento incompleto puede resultar en una comunicación intermitente con la CPU o caídas de voltaje que afectan la precisión de la señal.
• Utilice cables blindados para todas las señales de salida analógicas y conecte a tierra el blindaje en la entrada del gabinete para evitar que la interferencia electromagnética (EMI) induzca ruido en el bucle de control.
• Confirme que el suministro de 24 V CC está dentro del rango de tolerancia de 19.2 a 30 V CC; operar fuera de estos límites puede hacer que el circuito de regulación interno fluctúe, lo que lleva a la inestabilidad de la señal.
• Etiquete cada cable claramente en el punto terminal M3.5 para facilitar la identificación rápida durante la puesta en marcha del sistema o la resolución de problemas de bucle de emergencia.
