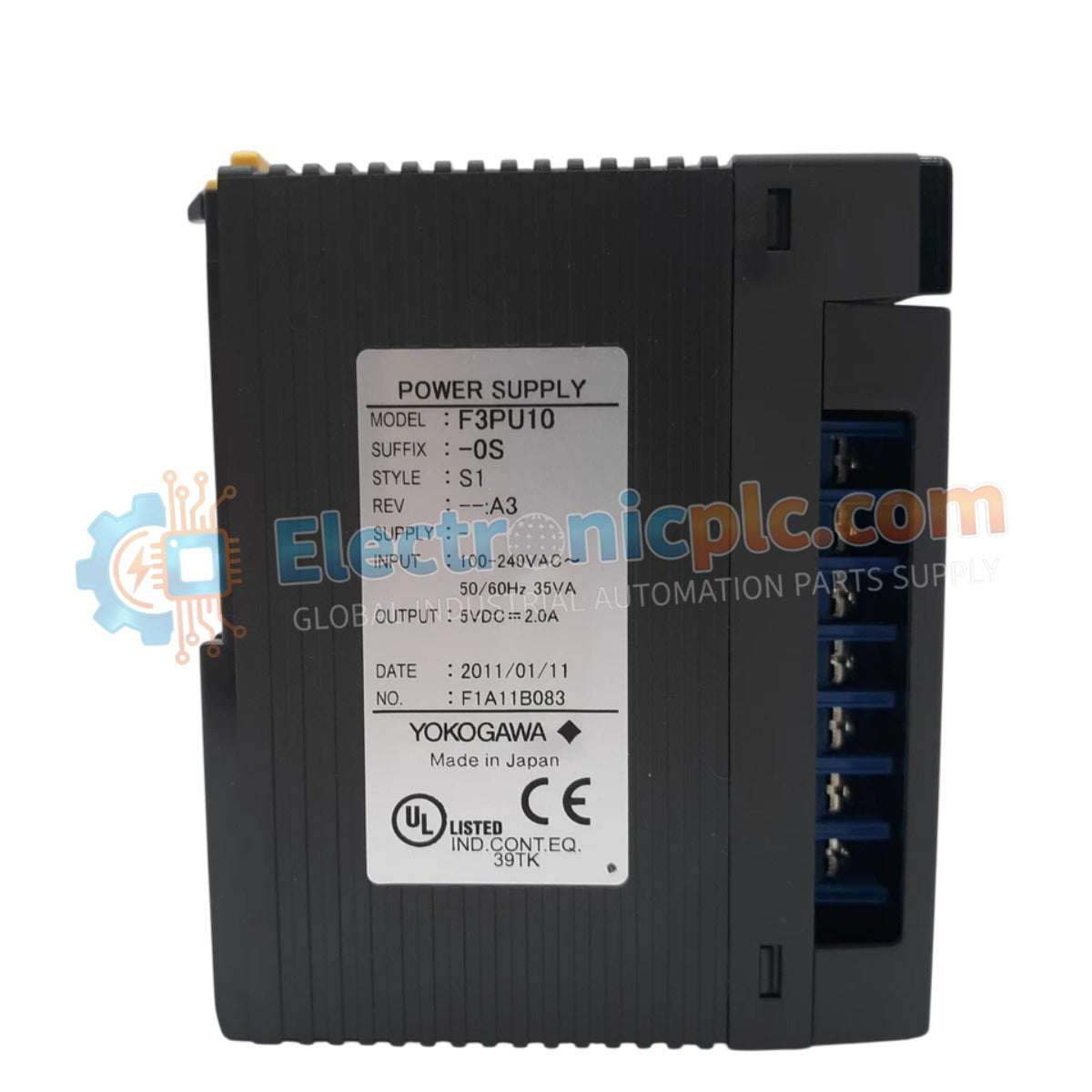

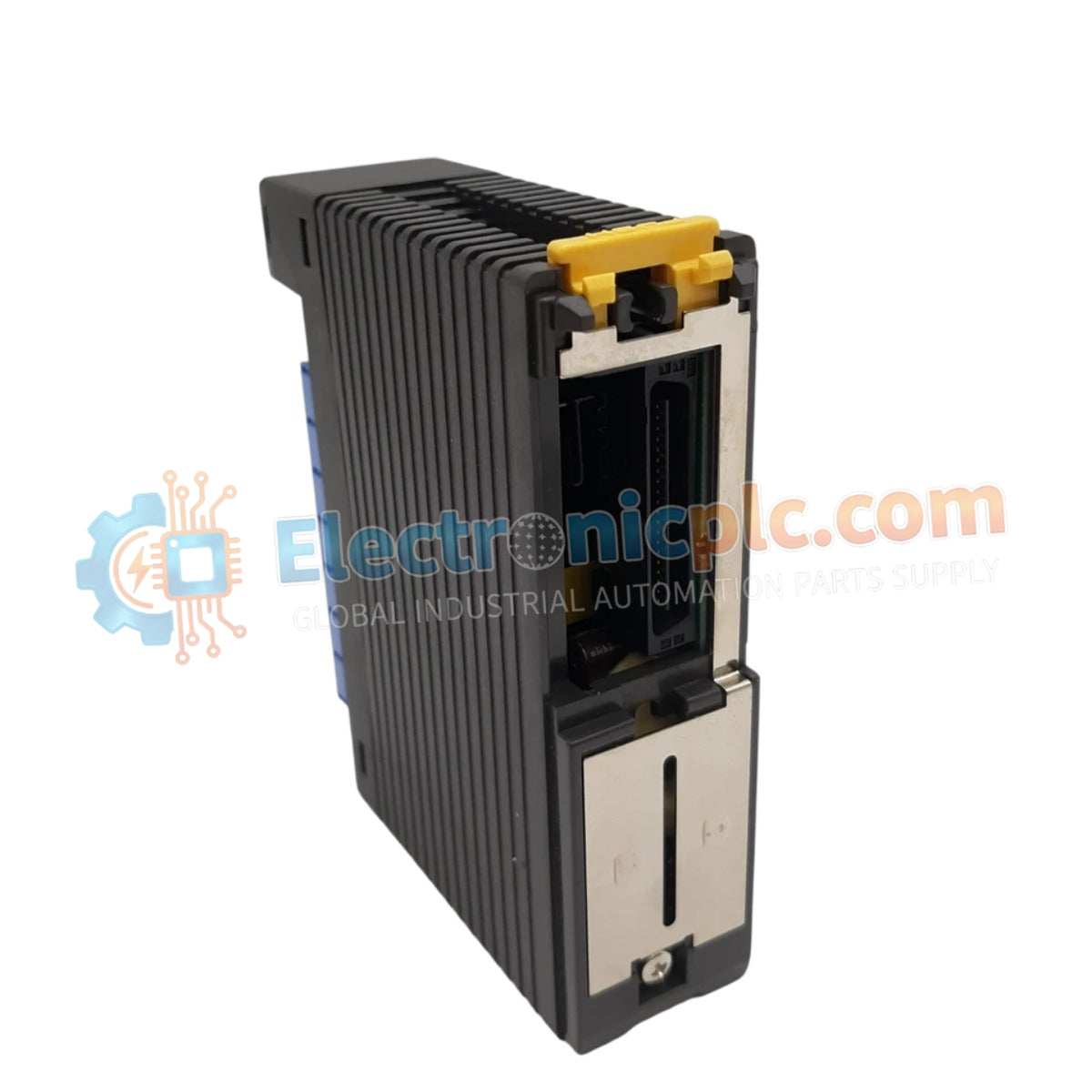

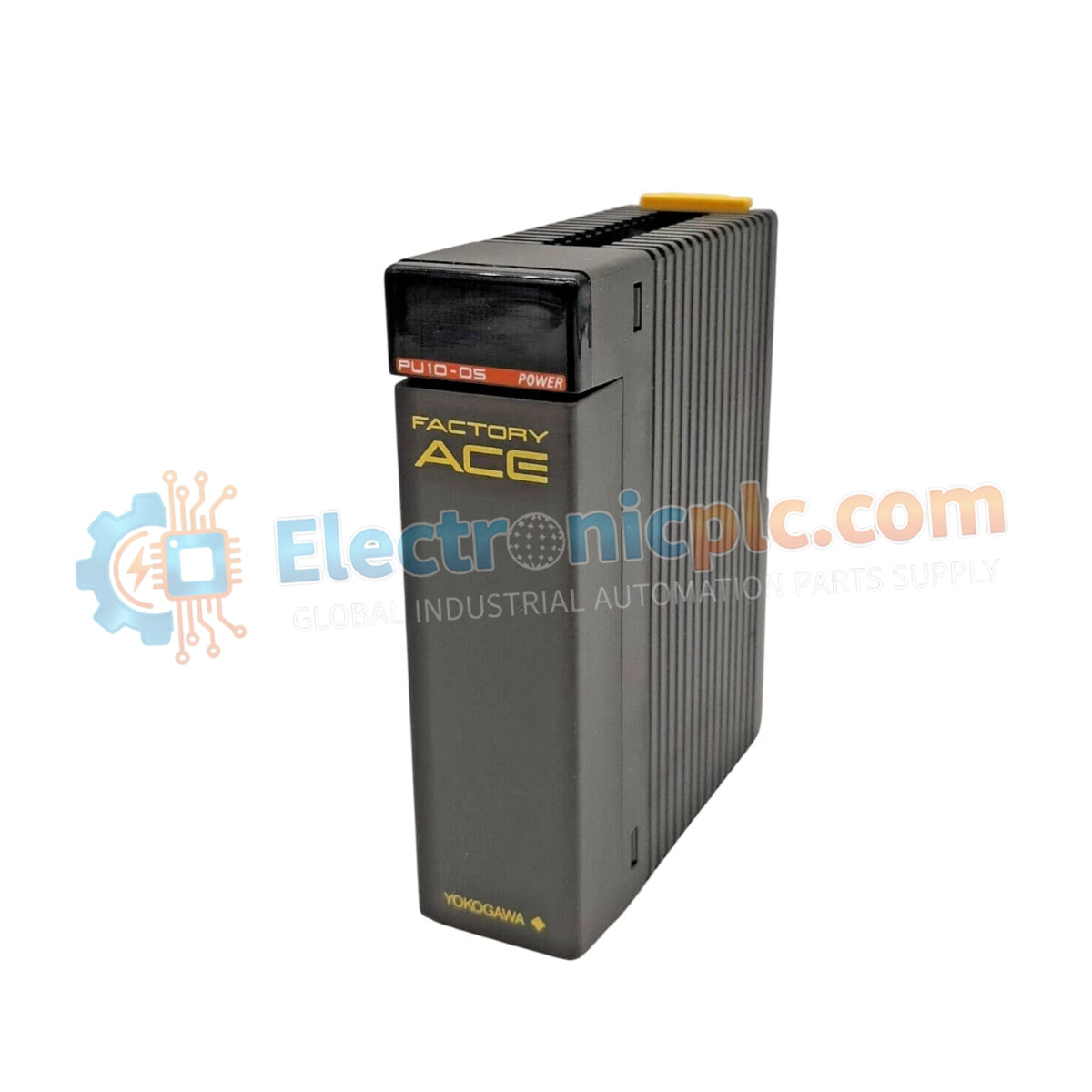

Configurada para la regulación de energía en redes PLC FA-M3, la Yokogawa F3PU10-0S (módulo de fuente de alimentación F3PU10-0S) proporciona conversión y distribución eléctrica directa a las unidades base y a los componentes de E/S conectados.

Especificaciones de Hardware

Control de Procesos y Aislamiento de Energía

La arquitectura del módulo integra un aislamiento galvánico multietapa para proteger el bus del backplane de las fluctuaciones en la línea de alimentación de entrada. Al utilizar una regulación de conmutación de alta frecuencia, la unidad minimiza la disipación térmica mientras mantiene una salida de voltaje constante. El diseño asegura que la interferencia de ruido de canal a canal se suprima, manteniendo la integridad de la señal para módulos sensibles montados en la misma unidad base. La etapa de entrada soporta rangos de CA estándar globales, lo que permite su uso en diversas redes eléctricas industriales sin necesidad de transformadores externos.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es la función principal del F3PU10-0S en un sistema FA-M3?

R: El módulo sirve como fuente principal de voltaje de CC, convirtiendo la energía de la línea de CA en un riel de 5 VCC estabilizado para alimentar la CPU y varios módulos de E/S montados en la unidad base.

P: ¿Esta unidad de fuente de alimentación es capaz de ser intercambiada en caliente durante el funcionamiento del sistema?

R: No, este módulo no está diseñado para operaciones de intercambio en caliente. La alimentación del sistema debe desconectarse en los terminales de entrada principales antes de retirar o instalar el módulo para evitar arcos eléctricos o posibles daños en los pines del backplane.

Guías de Instalación en Campo

1. Asegúrese de que la fuente de alimentación de CA principal esté aislada y bloqueada antes de manipular físicamente el módulo.
2. Alinee la carcasa del módulo con los rieles guía del módulo base F3BU04-0N o F3BU06-0N.
3. Deslice el módulo en la ranura designada hasta que el mecanismo de bloqueo encaje de forma segura con la unidad base.
4. Conecte las líneas de CA de entrada al bloque de terminales, asegurando el par de apriete adecuado según los códigos eléctricos locales para evitar el calentamiento de la conexión.
5. Verifique que el terminal PE (Tierra de Protección) esté conectado a un punto de tierra de baja impedancia para garantizar un blindaje EMI efectivo y seguridad eléctrica.
6. Compruebe que haya espacio libre alrededor de las ranuras de ventilación del módulo para mantener el rango de temperatura de funcionamiento nominal.
