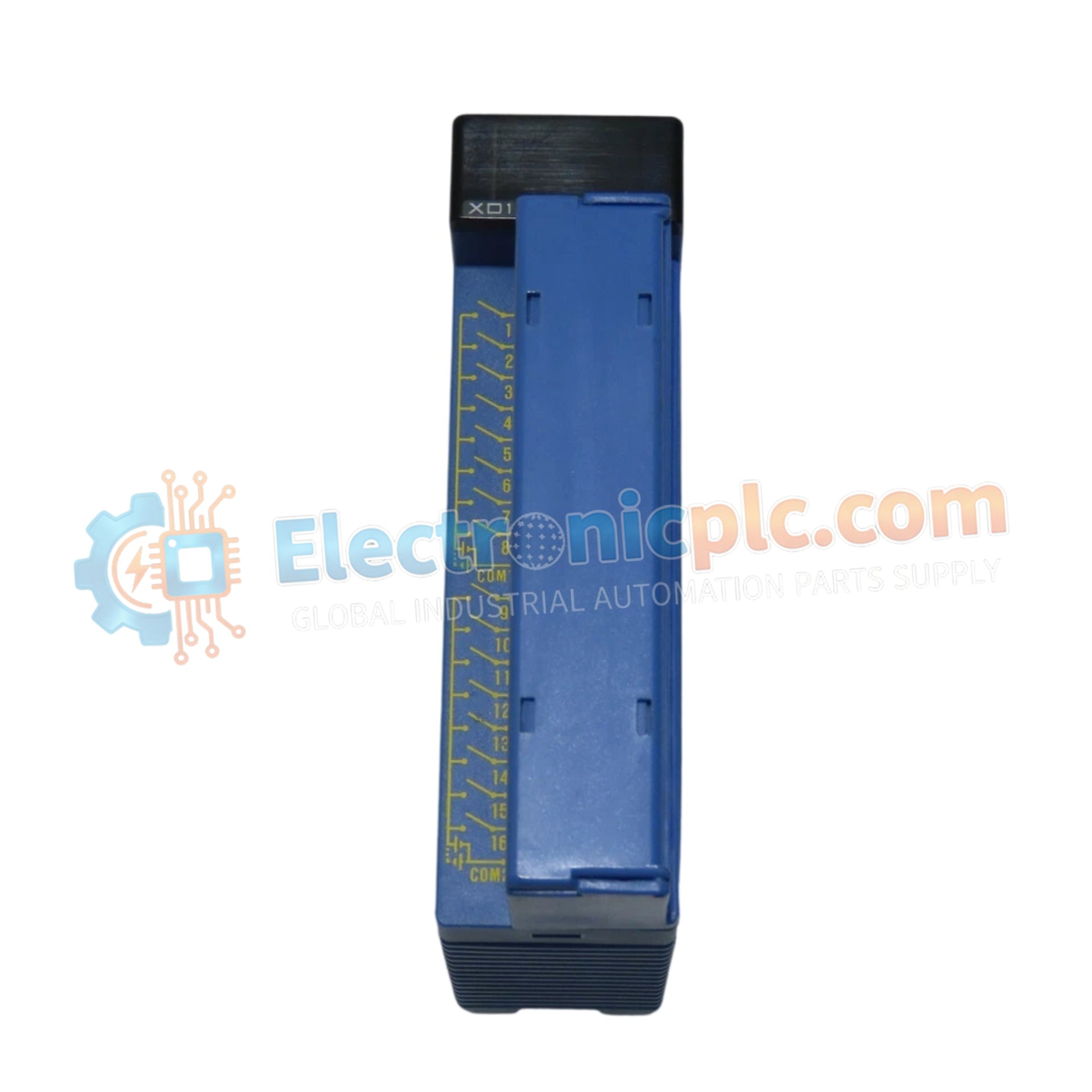

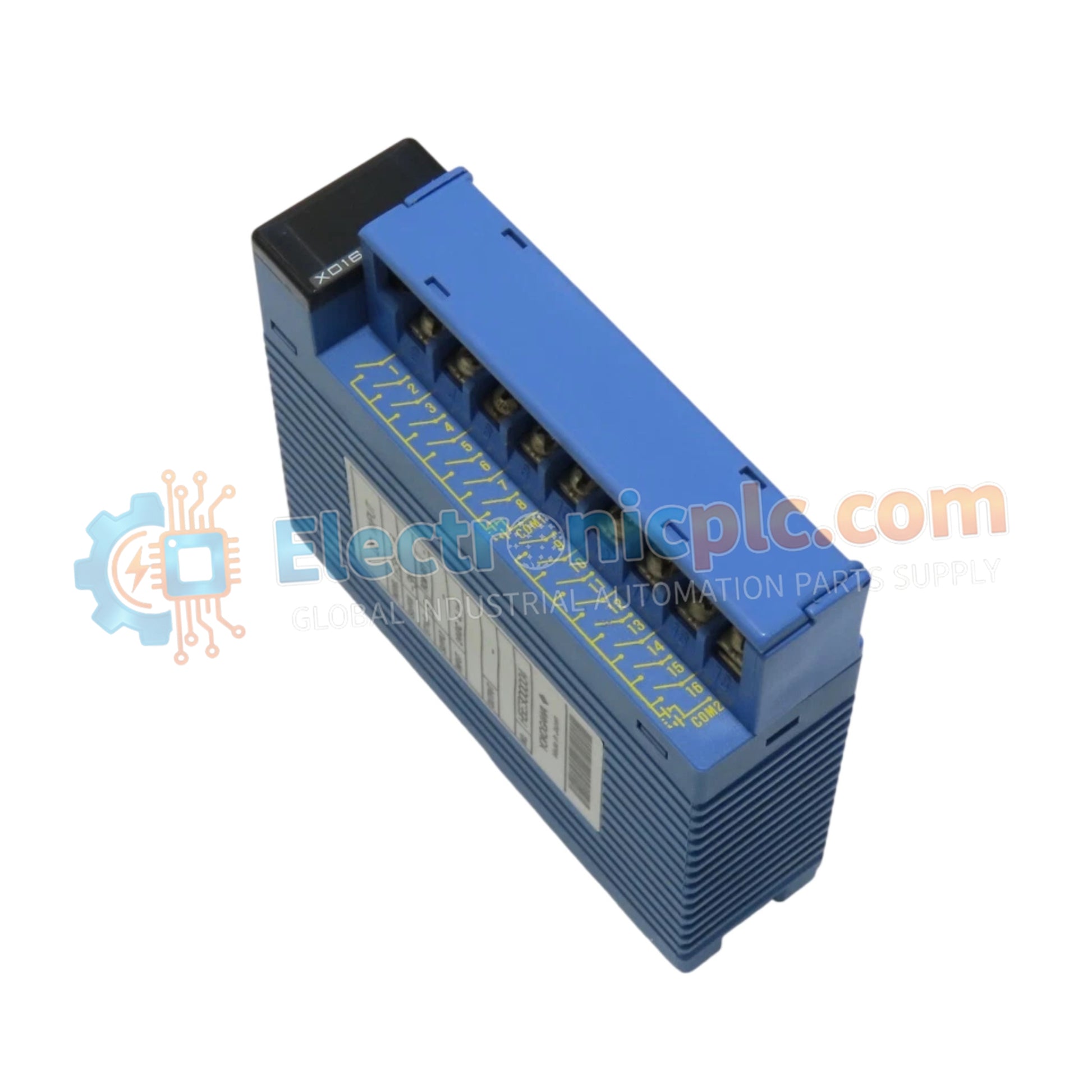

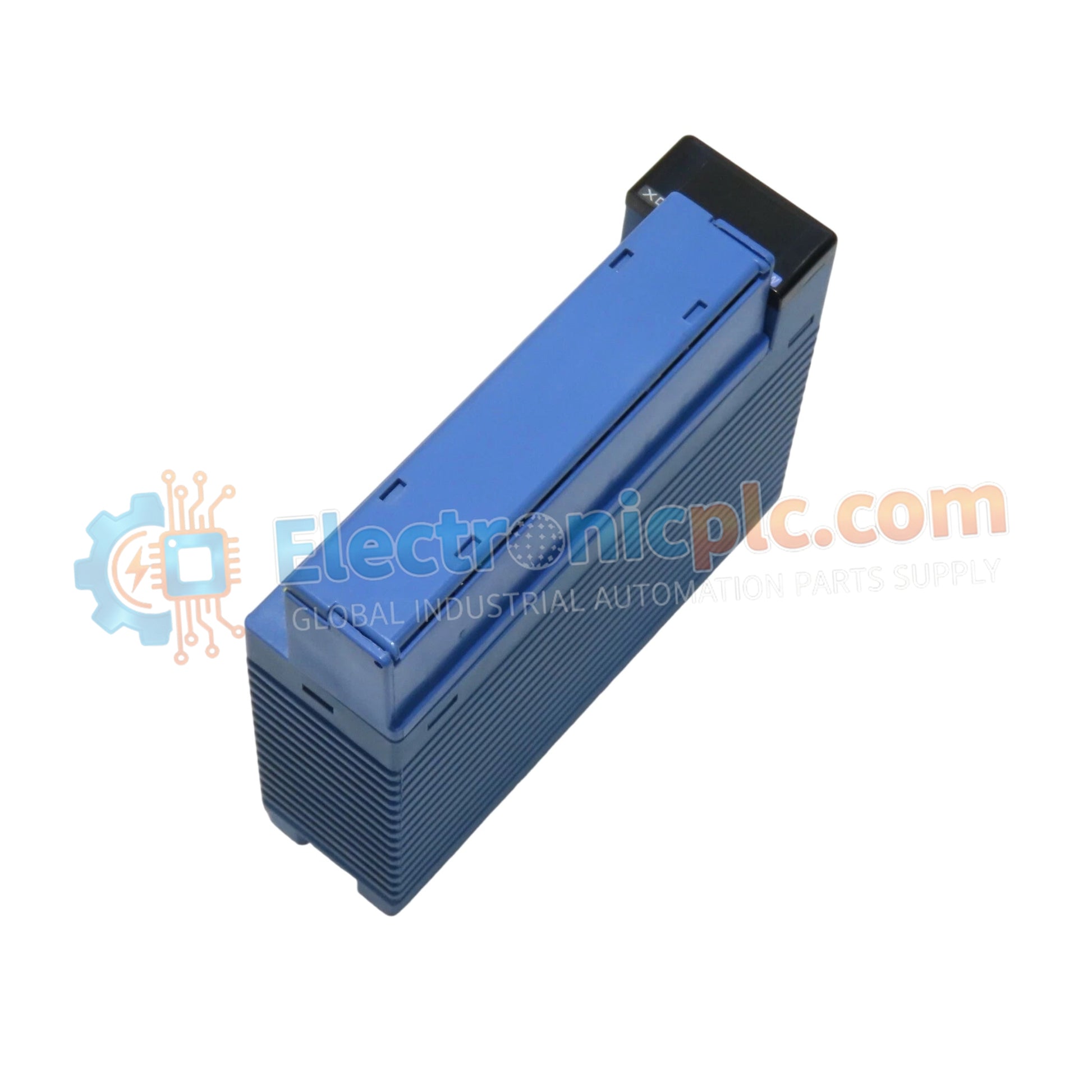

El YOKOGAWA F3XD16-3N, también catalogado como Módulo de Entrada Digital F3XD16, funciona como un componente de hardware dedicado para la adquisición de señales discretas dentro de las plataformas PLC FA-M3.

Especificaciones del Hardware

Comunicación del Bus Backplane y Escalado de E/S

El F3XD16-3N utiliza el bus backplane FA-M3 para facilitar la transferencia de señales de alta velocidad y determinista entre los sensores de campo y la CPU del controlador. La arquitectura del módulo está diseñada para un escalado eficiente de la densidad de E/S, lo que permite la integración de múltiples módulos de entrada sin comprometer la velocidad de comunicación del bus. Se proporciona aislamiento por optoacoplador para cada uno de los 16 canales, lo que asegura la supresión del ruido de modo común y protege la lógica del controlador de los voltajes transitorios a nivel de campo. Se admite la compatibilidad con firmware flash para mantener la coherencia con las configuraciones PLC de todo el sistema.

Preguntas Frecuentes

P: ¿Se puede ajustar el tiempo de respuesta de entrada para requisitos específicos de filtrado de señales?

R: Sí, el tiempo de respuesta de entrada es configurable por software entre 62.5 us y 16 ms. Esto permite el filtrado de rebotes de contacto o ruido de alta frecuencia de dispositivos de campo mecánicos.

P: ¿El módulo admite configuraciones de entrada tanto sink como source?

R: Sí, el F3XD16-3N está diseñado para admitir lógica de entrada tanto sink como source, proporcionando flexibilidad para diversos requisitos de cableado de dispositivos de campo dentro del mismo rack FA-M3.

Pautas de Instalación en Campo

1. Apague la unidad base FA-M3 antes de instalar el módulo para asegurar que no haya voltaje presente en los pines del backplane.
2. Asegure firmemente la conexión del bloque de terminales M3.5 de 18 puntos; asegúrese de que todos los tornillos estén apretados al par especificado para evitar contactos intermitentes.
3. Verifique que la fuente de alimentación de campo de 24 V CC permanezca dentro del rango operativo de 20.4 V CC a 26.4 V CC para asegurar una detección de señal estable.
4. Encamine el cableado de la señal de entrada a través de conductos dedicados, manteniéndolos físicamente separados de las líneas de alimentación de CA para mitigar la interferencia electromagnética.
5. Confirme el estado de cada canal de entrada a través del conjunto de LED del panel frontal para verificar la presencia de la señal después de la inicialización.
