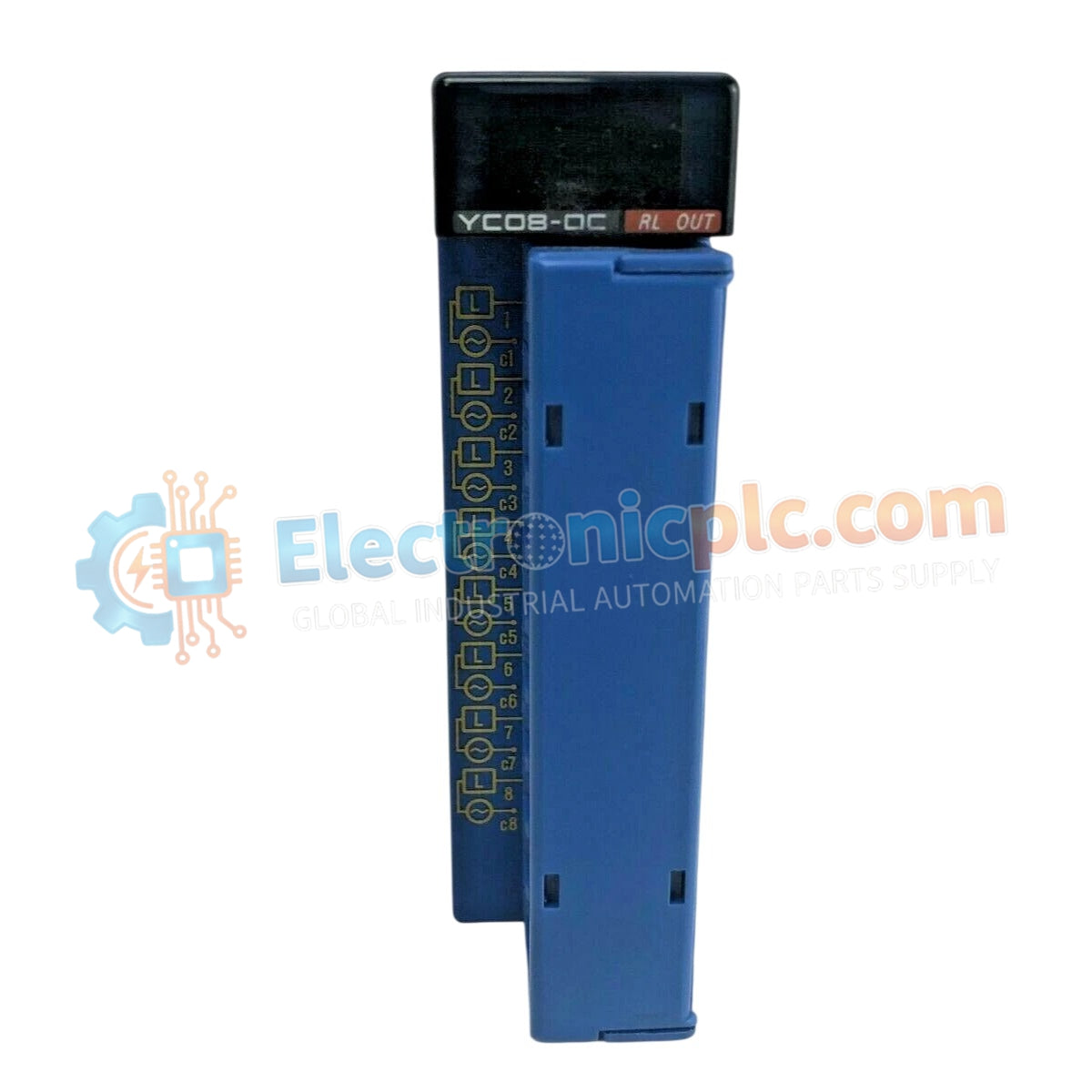

El Yokogawa F3YC08-0C, también catalogado como Módulo de Salida de Relé F3YC08, funciona como un componente de hardware dedicado para conmutar cargas eléctricas discretas dentro de las plataformas de control industrial FA-M3.

Especificaciones de Hardware

Control Industrial y Conectividad de Señal

El F3YC08-0C proporciona ocho canales de salida de relé independientes, utilizando aislamiento mecánico para desacoplar las cargas de campo de alto voltaje del plano posterior del controlador de bajo voltaje. La arquitectura del módulo está diseñada para aplicaciones de alta densidad, asegurando tiempos de transición de estado deterministas de 10 ms como máximo tanto para los ciclos de apagado a encendido como de encendido a apagado. Cada canal es eléctricamente independiente, lo que permite la gestión concurrente de diversos niveles de voltaje (CC y CA) sin el riesgo de interferencia entre canales o propagación de bucles de tierra.

Preguntas Frecuentes

P: ¿Son reemplazables los relés de salida en campo si falla un contacto?

R: No. Los relés están integrados en el conjunto de la placa de circuito impreso. Si se produce un fallo en un canal, se debe reemplazar el módulo completo para garantizar la fiabilidad y seguridad del sistema.

P: ¿Existe un circuito de protección interno para cargas inductivas?

R: El módulo no incluye protección interna de amortiguación o de retorno para cargas inductivas. Se debe instalar una supresión de sobretensiones externa (como diodos para CC o redes RC para CA) en el lado de la carga para evitar la erosión del contacto y el arco eléctrico.

Directrices de Instalación en Campo

• Conexiones de Terminales: Utilice el bloque de terminales integrado de 18 puntos con tornillos M3.5 para todo el cableado de campo. Asegúrese de que las terminaciones de los cables estén apretadas según las especificaciones del fabricante para mantener una ruta de baja resistencia y evitar la degradación térmica.
• Puesta a Tierra: Conecte el chasis de la unidad base FA-M3 a la tierra de protección del armario. Aunque los contactos del relé están aislados mecánicamente, es obligatorio garantizar un potencial de chasis estable para el cumplimiento de EMC y la seguridad.
• Prácticas de Cableado: Mantenga una separación física de al menos 15 cm entre el cableado de carga de salida del relé y los cables de señal analógica sensibles. Utilice conductos blindados para evitar el acoplamiento electromagnético durante eventos de conmutación de alta corriente.
• Consideraciones Ambientales: El módulo está clasificado para 0 a 55 grados C. Asegúrese de que la configuración del rack permita un flujo de aire convectivo adecuado, particularmente cuando se operan varios módulos en o cerca del límite de corriente de 2 A por punto.
