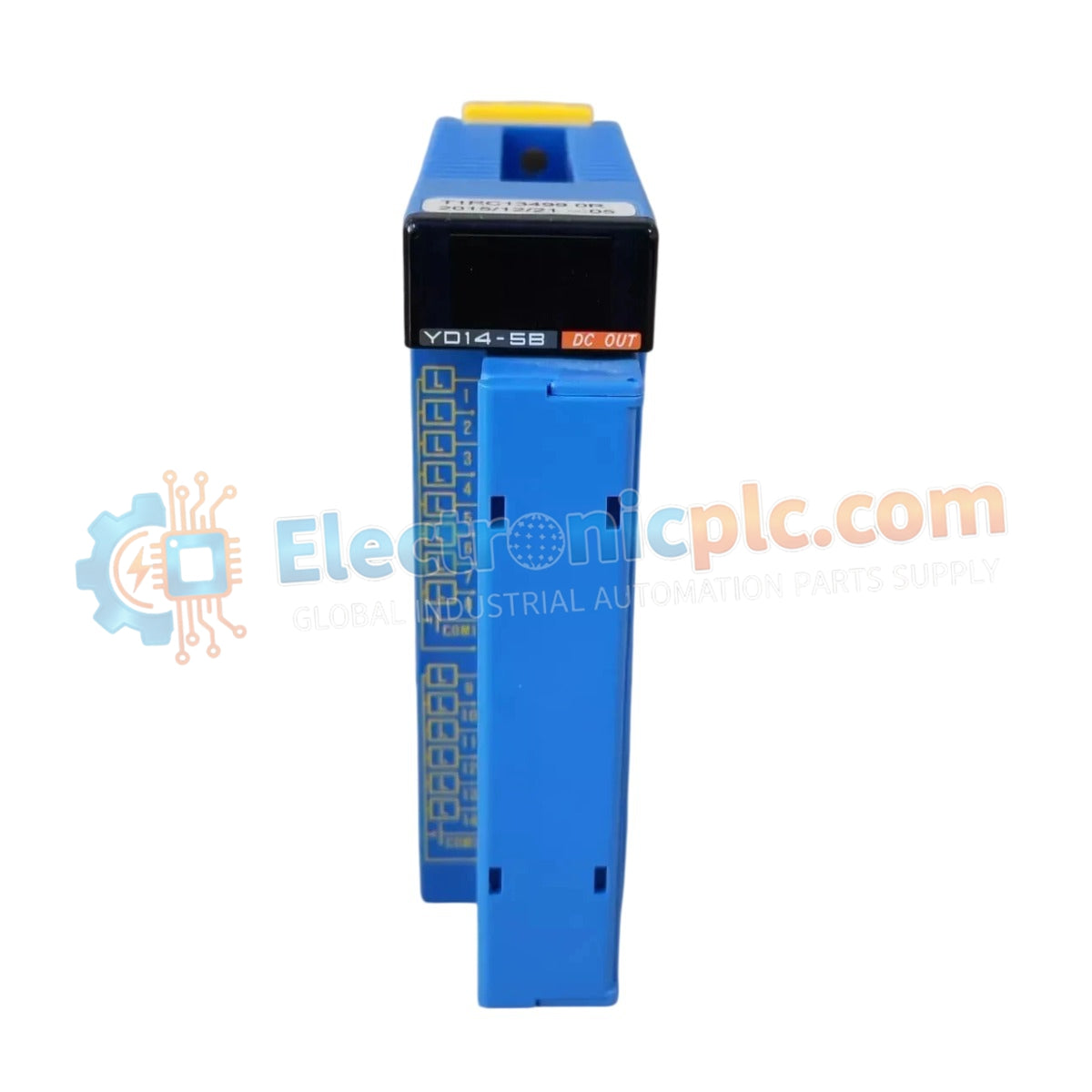

Módulo de salida digital F3YD14-5B YOKOGAWA

Módulo de salida digital F3YD14-5B YOKOGAWA

Configurado para control discreto en plataformas PLC FA-M3, el YOKOGAWA F3YD14-5B (módulo de salida digital F3YD14-5B) proporciona ejecución física y eléctrica directa de conmutación basada en transistores para cargas del...

23 la gente está viendo esto ahora mismo

Disponibilidad: En existencias

SKU: F3YD14-5B
Proveedora: Yokogawa
tipo: Módulo de salida digital
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Configurado para control discreto en plataformas PLC FA-M3, el YOKOGAWA F3YD14-5B (módulo de salida digital F3YD14-5B) proporciona ejecución física y eléctrica directa de conmutación basada en transistores para cargas del lado de campo.

Especificaciones de Hardware

Parámetro Especificación
Modelo F3YD14-5B
Marca YOKOGAWA
Origen Japón
Peso 0.4kg
Dimensiones Factor de forma de módulo FA-M3 estándar
Temp. de operación 0 °C a 55 °C
Consumo de energía No especificado (Consumo del bus interno)
Puntos de salida 14 canales
Tipo de salida Transistor tipo fuente
Corriente de salida 0.5 A por punto (4.0 A total)
Aislamiento Aislamiento por optoacoplador

Conectividad de Control de Procesos DCS

El módulo F3YD14-5B facilita la señalización de salida determinista dentro de la arquitectura FA-M3. Utiliza una arquitectura de aislamiento de canal a canal para evitar daños por retroalimentación de cargas inductivas como solenoides y relés. El aislamiento de optoacoplador integrado asegura que los picos de voltaje del lado de campo no se propaguen al plano posterior del sistema interno, manteniendo la integridad general del circuito durante operaciones de conmutación de alta frecuencia.

Preguntas Frecuentes

P: ¿Puede el módulo F3YD14-5B ser intercambiado en caliente mientras la carga de salida está encendida?

R: No, el módulo no admite la extracción en línea. La energía al conector de 40 pines y a la unidad base debe desconectarse para evitar daños a los transistores de salida y al bus de comunicación del plano posterior.

P: ¿Cómo deben suprimirse las cargas inductivas cuando se conectan a este módulo?

R: Dada la salida tipo fuente basada en transistores, se requieren diodos flyback externos o supresores RC apropiados a través de cargas inductivas para evitar daños por voltaje transitorio a los transistores de conmutación.

Guías de Instalación en Campo

  • Fije el módulo al riel DIN o al montaje en panel utilizando el hardware provisto para asegurar la estabilidad mecánica y la conexión a tierra adecuada del chasis.
  • Verifique el mapeo de pines del conector de 40 pines antes del cableado en campo para evitar cortocircuitos del común de salida de 24 VCC.
  • Asegúrese de que el consumo de corriente acumulado de los 14 canales no exceda el límite total del módulo de 4.0 A para evitar la sobrecarga térmica.
  • Utilice cableado de par trenzado blindado para tramos largos de cable para minimizar la interferencia electromagnética de fuentes de alimentación externas.
