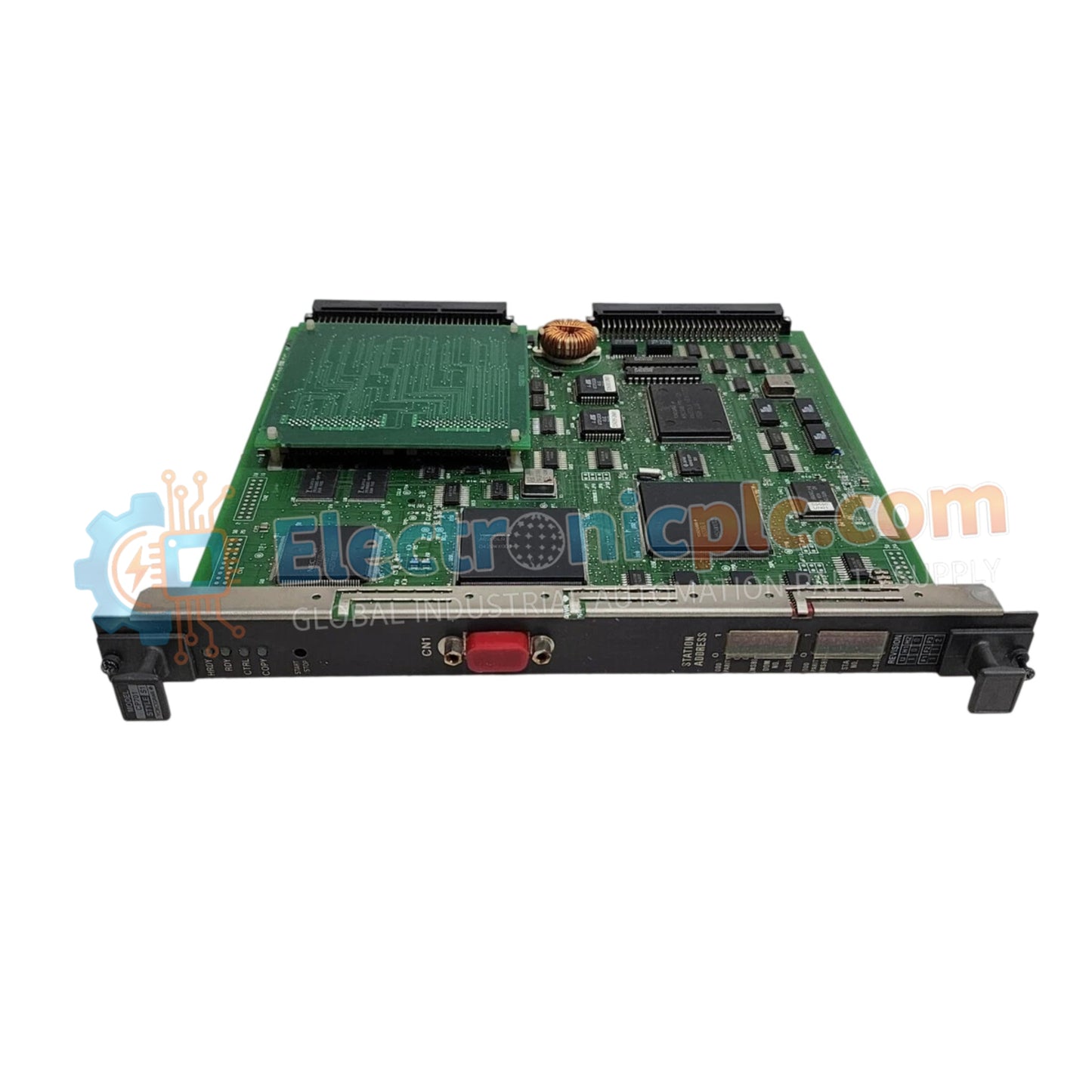

El YOKOGAWA CP701-S1, también catalogado como el Módulo de CPU de Control de Campo CP701, opera como un componente de hardware dedicado para la ejecución de lógica determinista y la gestión de datos de proceso dentro de las plataformas del sistema de control CENTUM.

Especificaciones de Hardware

Conectividad de Bucle de Proceso DCS

El módulo CP701-S1 ejecuta algoritmos de control a través de una interfaz de backplane de alta velocidad, lo que permite tiempos de ciclo rápidos para las entradas y salidas del proceso. La arquitectura de hardware utiliza compatibilidad con el protocolo de bucle HART de 4-20 mA para facilitar la integración de dispositivos de campo inteligentes, asegurando que los datos de diagnóstico de los transmisores inteligentes se asignen correctamente a la memoria del sistema. Cada módulo incorpora aislamiento de canal a canal en los ensamblajes de E/S asociados para mantener la integridad de los datos y evitar la propagación de ruido eléctrico durante las fases de adquisición de datos de alta velocidad.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es el procedimiento para actualizar el firmware en el módulo CP701-S1?

R: Las actualizaciones de firmware deben realizarse a través de la estación de gestión del sistema designada utilizando la herramienta de ingeniería especificada por el fabricante. El controlador debe colocarse en un estado no activo si la arquitectura del sistema no admite actualizaciones en línea redundantes.

P: ¿Esta CPU admite el intercambio en caliente dentro del nodo de control?

R: El intercambio en caliente depende de la configuración específica de distribución de energía del gabinete. Siempre verifique que la fuente de alimentación del backplane permanezca estable y que la unidad redundante haya asumido el control principal antes de la extracción física del módulo.

Pautas de Instalación en Campo

• Montaje: Instale el módulo de CPU en la ranura dedicada de la carcasa de la estación de control de campo. Asegúrese de que los mecanismos de bloqueo estén completamente acoplados para proporcionar una conexión segura al conector del backplane.
• Asentamiento del backplane: Alinee los rieles del módulo con precisión para evitar la desalineación de los pines. Aplique presión constante para asentar el módulo, asegurándose de que el bus de comunicación del backplane esté correctamente interconectado.
• Blindaje y puesta a tierra: Conecte el chasis del sistema a una toma de tierra verificada. Asegúrese de que todo el cableado de comunicación esté blindado y que los cables de drenaje del blindaje estén terminados en la barra de conexión a tierra aprobada para mitigar la interferencia electromagnética con la lógica del procesador.
• Manejo ambiental: Mantenga las condiciones ambientales de funcionamiento dentro de los parámetros especificados del gabinete de control DCS. Asegure un flujo de aire adecuado a través del sistema de ventilación del gabinete para evitar la acumulación térmica durante las cargas máximas de procesamiento.
