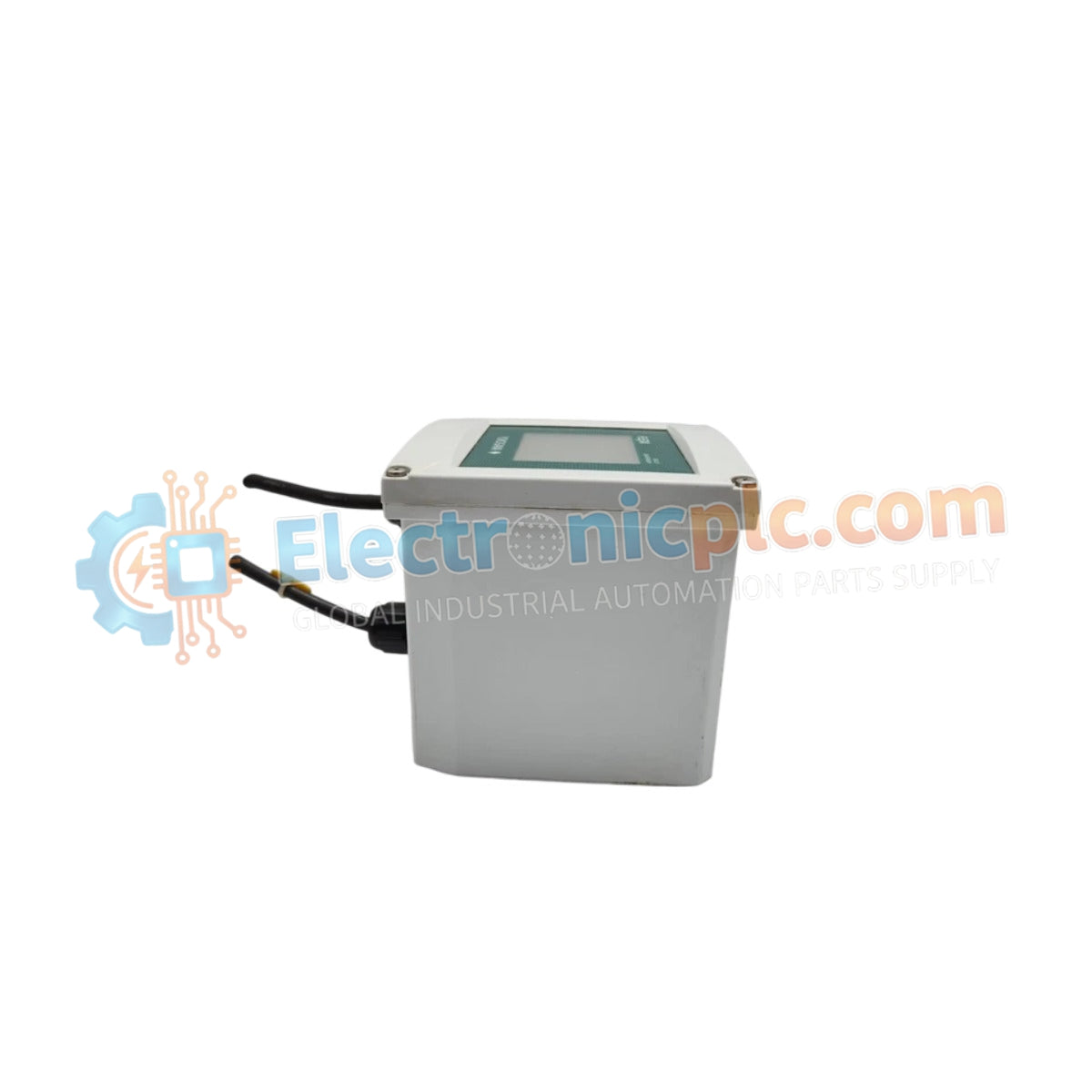

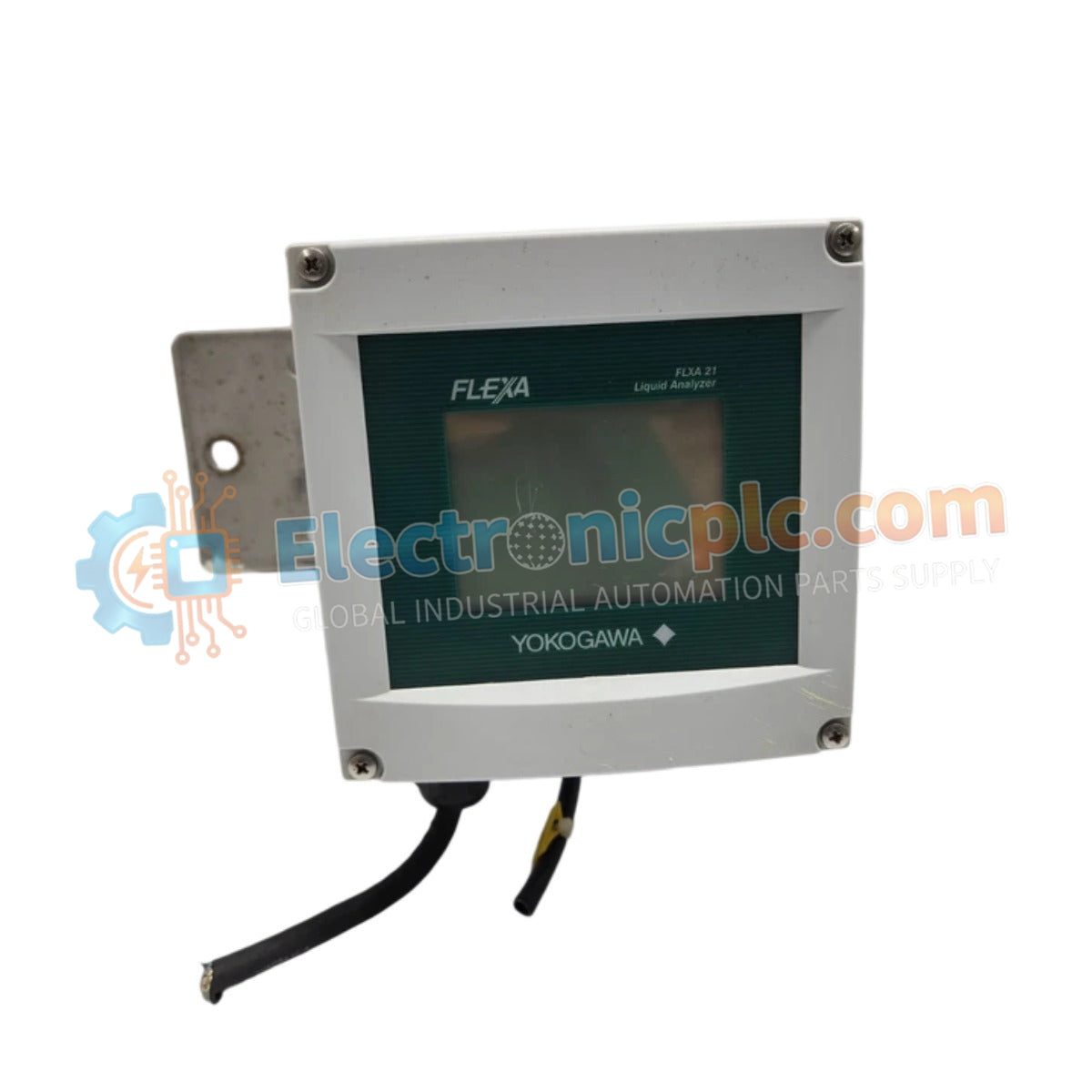

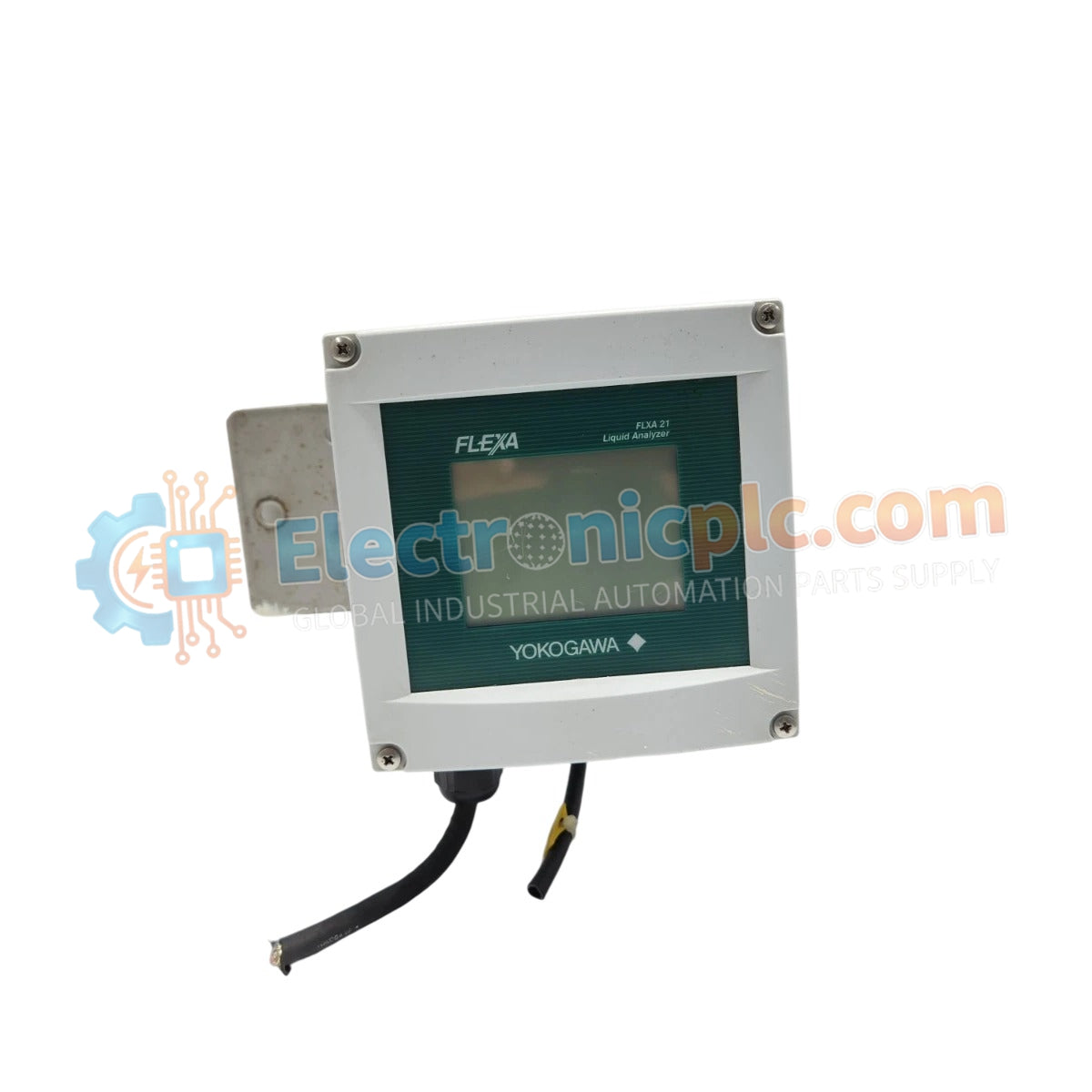

Configurado para el análisis de líquidos multiparamétrico en redes de procesos industriales, el YOKOGAWA FLXA21 (Analizador de Líquidos FLXA21) proporciona ejecución física y eléctrica directa de mediciones de pH, ORP, oxígeno disuelto y conductividad a través de entradas de sensores modulares.

Desglose de Sufijos y Matriz de Modelos

El FLXA21 utiliza un sistema de código de sufijo modular para determinar configuraciones de entrada específicas y protocolos de comunicación de salida.

• Entrada de Sensor: Configurable para operación de canal único o dual, permitiendo la medición simultánea de parámetros independientes.
• Comunicación: Las opciones incluyen soporte para salidas analógicas de 4-20 mA, FOUNDATION Fieldbus o estándares de comunicación digital Profibus PA.
• Caja: Disponible en configuraciones para montaje en pared o en tubería con clasificaciones de protección IP66/NEMA 4X contra la entrada de agentes externos.

Especificaciones de Hardware

Conectividad de Control de Procesos y Rendimiento del Lazo

El controlador FLXA21 incorpora procesamiento avanzado de señales para gestionar entradas de sensores de alta impedancia. La arquitectura soporta aislamiento de canal a canal, evitando interferencias de modo común cuando se despliegan múltiples sensores en la misma corriente de proceso. Para el monitoreo de pH y ORP, el circuito interno ejecuta compensación de unión fría (CJC) en tiempo real y compensación automática de temperatura (ATC) para asegurar la estabilidad de la medición. Cuando se integra en un entorno DCS, el dispositivo utiliza conectividad FOUNDATION Fieldbus o Profibus PA para transmitir variables de proceso y datos de diagnóstico, manteniendo la integridad del lazo a través de protocolos de comunicación digital estandarizados.

Preguntas Frecuentes

P: ¿El FLXA21 soporta el reemplazo en campo de módulos de entrada?

R: Sí, el diseño modular permite la instalación o el reemplazo de módulos de entrada específicos para sensores. Asegúrese de que el dispositivo esté aislado de la energía antes de retirar o reconfigurar un módulo.

P: ¿Cómo se gestiona la deriva de la señal durante la medición de conductividad a largo plazo?

R: El controlador utiliza procesamiento digital interno de señales para realizar monitoreo diagnóstico continuo y rutinas de autocalibración. Se requiere una calibración periódica utilizando soluciones de referencia certificadas para mantener la precisión dentro de las tolerancias especificadas.

Pautas de Instalación en Campo

1. Seleccione un lugar de montaje con mínima vibración mecánica y protección contra la luz solar directa o fuertes pulverizaciones de proceso.
2. Asegúrese de que el sello de la caja esté intacto antes de montar para mantener la clasificación IP66.
3. Utilice conductos dedicados para los cables de señal del sensor para evitar la diafonía con líneas de alimentación de alta tensión.
4. Conecte a tierra el chasis del transmisor a un punto de tierra de baja impedancia para proporcionar una protección eficaz contra sobretensiones y un blindaje de señal.
5. Termine los cables de blindaje en los terminales designados provistos dentro de la carcasa; evite crear bucles de tierra entre el transmisor y la tubería de proceso.
6. Verifique las conexiones eléctricas con el diagrama de cableado específico proporcionado con la configuración del módulo interno antes de aplicar energía.
