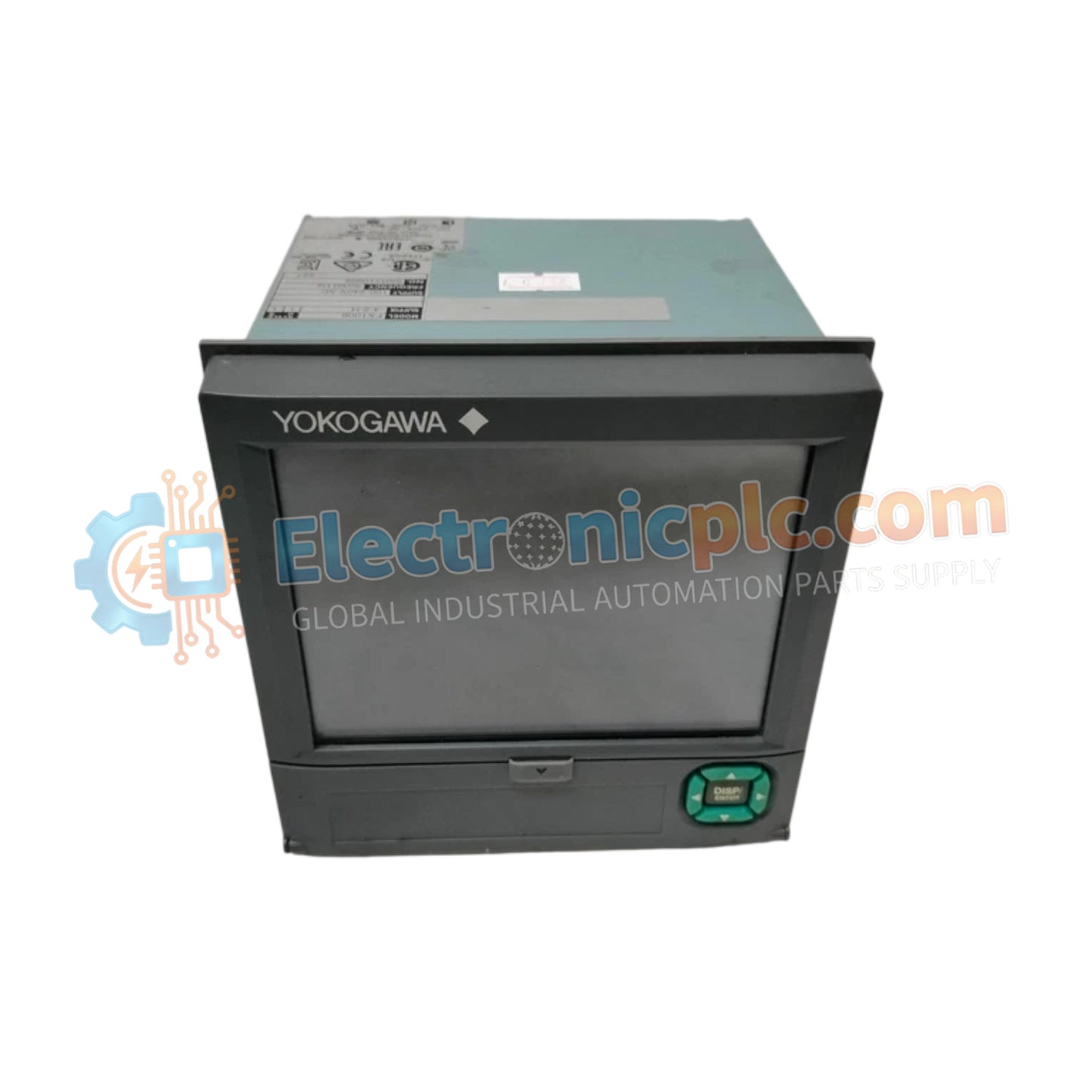

El YOKOGAWA FX1006, también catalogado como el registrador sin papel FX1006, funciona como un componente de hardware dedicado para la monitorización multicanal de variables de proceso y el registro de datos dentro de CENTUM o plataformas de control de procesos autónomas.

Especificaciones de hardware

Conectividad de bucle de proceso DCS

El FX1006 se integra en entornos de control industrial al proporcionar una adquisición de señal de alta precisión a través de bucles DCV, TC y RTD. La arquitectura del módulo garantiza el aislamiento de canal a canal, evitando la diafonía de la señal y posibles bucles de tierra al interactuar con sensores de campo dispares. La redundancia de datos se facilita a través de la conectividad de red, lo que permite el almacenamiento sincronizado de flujos de medición binarios en nodos de sistemas de control distribuidos, manteniendo el cumplimiento de los requisitos de registro industrial estándar.

Preguntas frecuentes (FAQ)

P: ¿Cuál es la capacidad máxima admitida para el registro de datos externo?

R: El dispositivo admite tarjetas SD o CF externas con capacidades de almacenamiento de hasta 32 GB. Asegúrese de que el medio esté formateado al sistema de archivos reconocido por el sistema antes de la implementación para garantizar un registro de datos binarios ininterrumpido.

P: ¿Se puede ajustar el intervalo de escaneo durante la grabación activa?

R: El intervalo de escaneo es configurable entre 1 s y 125 ms. Si bien se pueden ajustar las configuraciones, verifique que la velocidad de escritura del medio de almacenamiento sea compatible con un muestreo de alta frecuencia de 125 ms para evitar desbordamientos de búfer o pérdida de datos.

Directrices de instalación en campo

• Montaje: La unidad está diseñada para montaje en rack de 19 pulgadas. Asegúrese de que los rieles del rack estén correctamente conectados a tierra al marco del gabinete para mitigar la interferencia electromagnética con la pantalla TFT LCD de 5,7 pulgadas de alta precisión.
• Conexión de alimentación: Conéctelo a una fuente de CA de 100-120 V. Utilice un circuito protegido contra sobretensiones para salvaguardar la memoria interna y la lógica del procesador de los picos de voltaje transitorios prevalentes en las redes eléctricas industriales.
• Conexión a tierra: Establezca una conexión de baja impedancia al bus de tierra de protección (PE) de la instalación utilizando el terminal del chasis provisto. La conexión a tierra adecuada es necesaria para lograr la precisión de DCV de +/- 0,05% especificada.
• Control ambiental: Opere el registrador en un entorno con temperaturas ambiente entre 0 °C y 55 °C. Asegure una ventilación adecuada dentro del rack para evitar la acumulación térmica interna durante el funcionamiento continuo.
