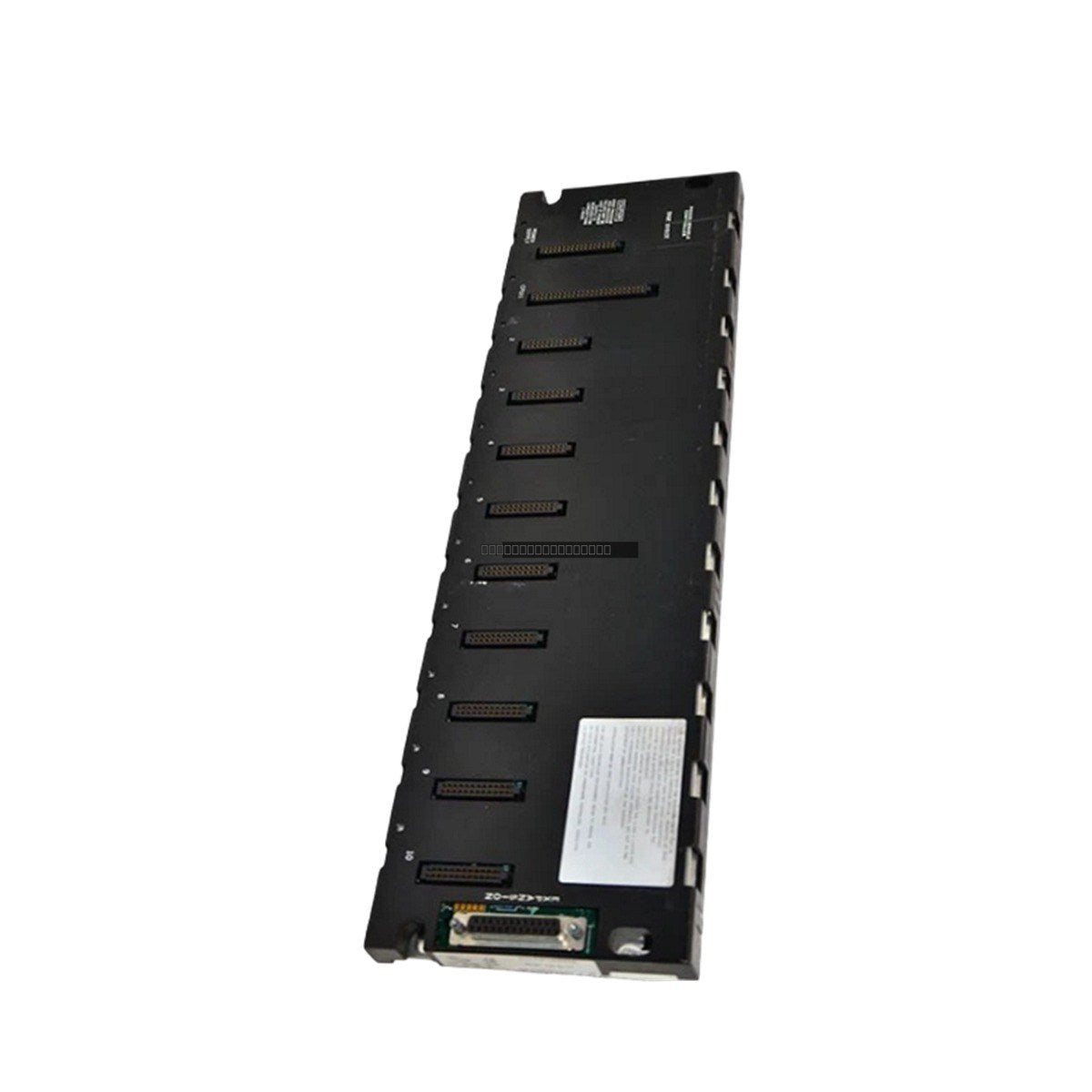

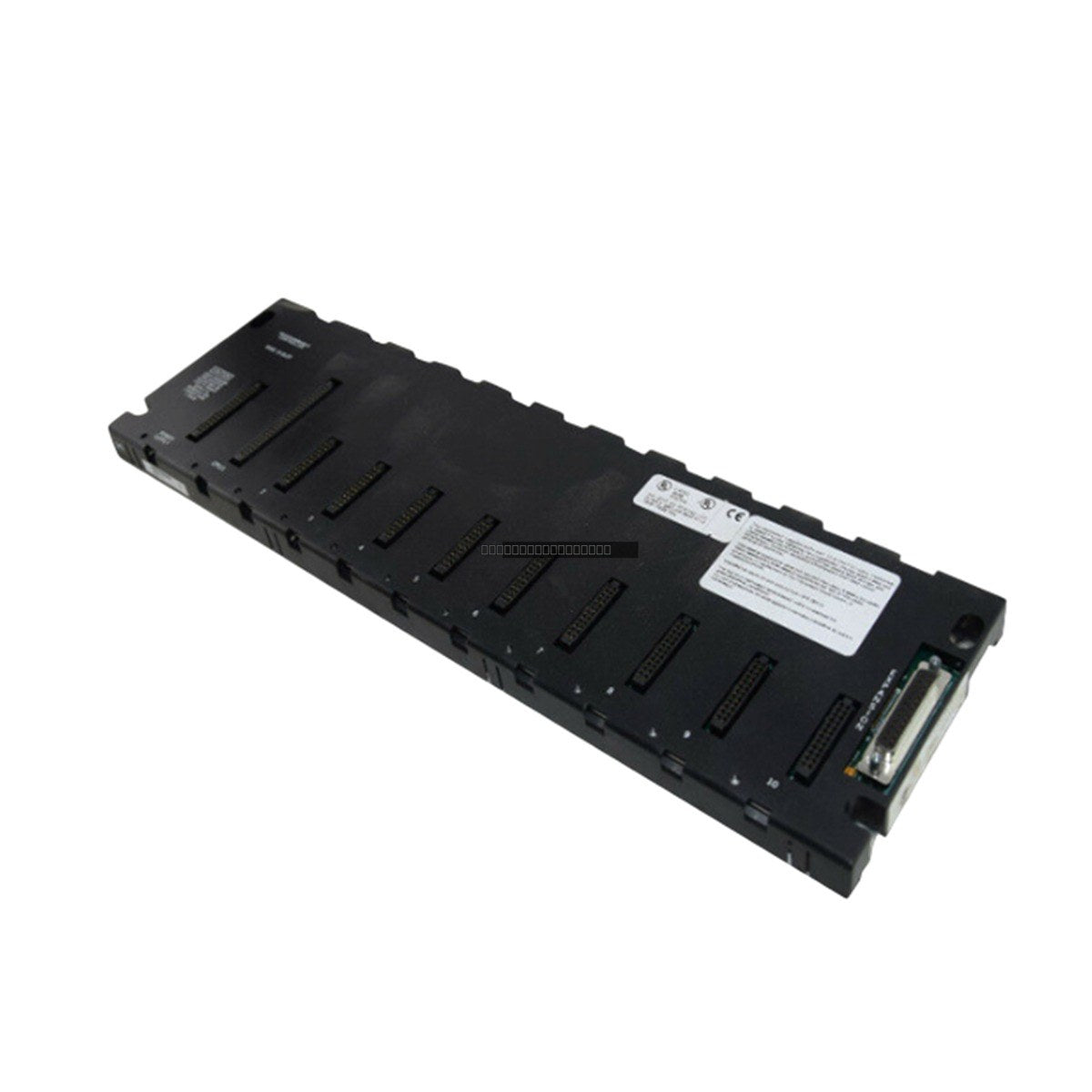

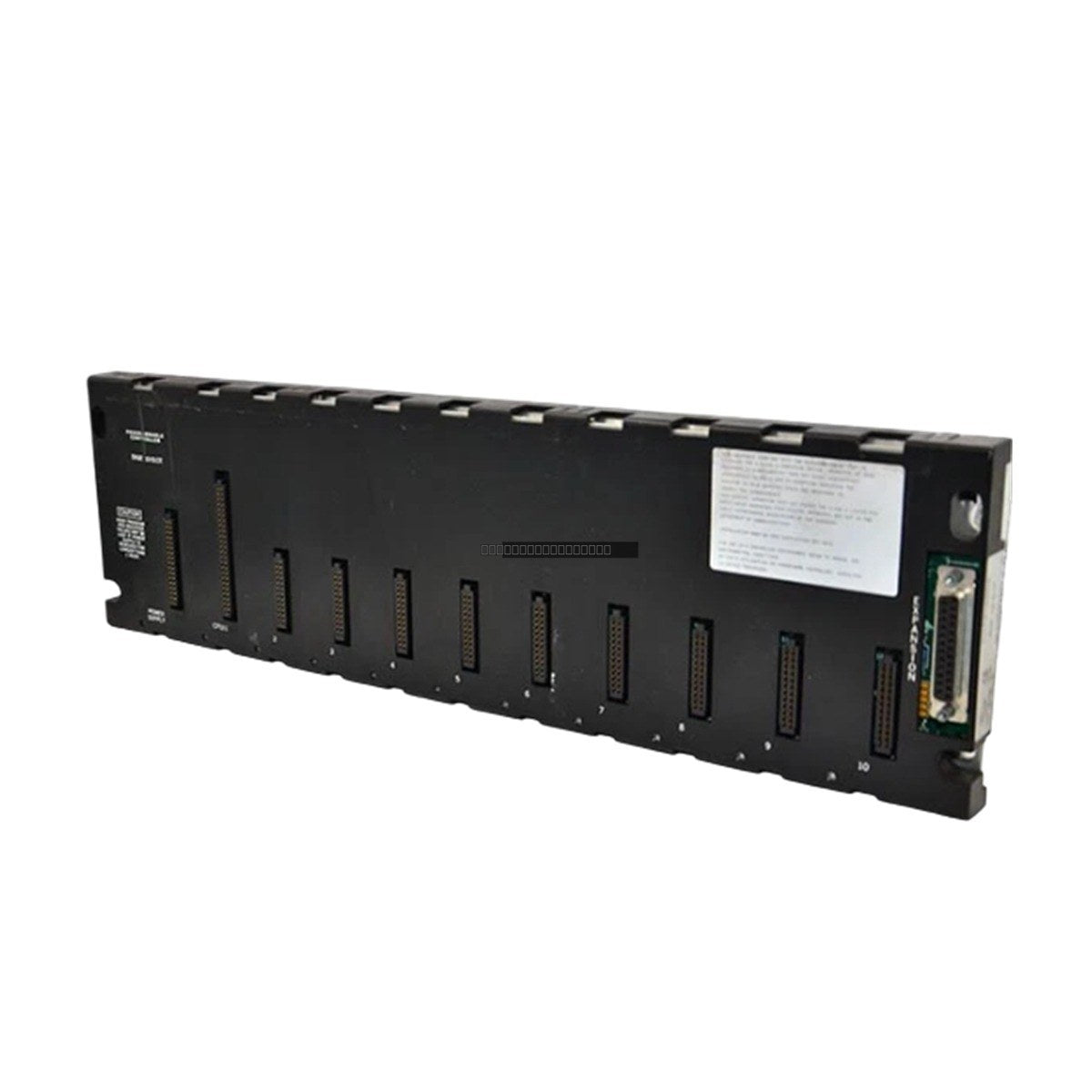

GE Fanuc IC693CHS391C Series 90-30 10-Slot Modular CPU Baseplate

GE Fanuc IC693CHS391C Series 90-30 10-Slot Modular CPU Baseplate

Description

The GE Fanuc IC693CHS391C is a 10-slot modular baseplate designed for the Series 90-30 Programmable Logic Controller (PLC) system. This expansion baseplate provides the necessary physical mounting and electrical backplane...

17 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 3

SKU: IC693CHS391C
Proveedora: General Electric
tipo: PLC Baseplate
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The GE Fanuc IC693CHS391C is a 10-slot modular baseplate designed for the Series 90-30 Programmable Logic Controller (PLC) system. This expansion baseplate provides the necessary physical mounting and electrical backplane connectivity for a CPU module, power supply, and various I/O or specialty modules. It serves as the foundational hardware component for expanding the I/O capacity of a Series 90-30 rack configuration.

Features

  • Ten (10) total slots for system configuration.
  • Dedicated slot for one (1) CPU module.
  • Nine (9) slots available for I/O modules or specialty option modules.
  • Integrated power supply module slot.
  • 25-pin female connector for expansion cabling.
  • Supports high-speed communication via PCI card interface.

Technical Specifications

Model Number IC693CHS391C
Series Series 90-30
Total Slots 10
CPU Slots 1
I/O Slots 9
Operating Voltage 5 Volts DC
Current Draw 420 mA
Connection Type 25-Pin Female

Installation Guidelines

  • Ensure the PLC system is powered down before installing or removing any modules from the baseplate.
  • Mount the baseplate securely on a flat, grounded metal surface to ensure proper EMI shielding and structural integrity.
  • Handle modules by the edges to prevent electrostatic discharge (ESD) damage to the backplane pins.
  • When inserting modules, ensure they are properly aligned with the card guides before applying pressure to seat them into the backplane connector.
  • Maintain adequate clearance around the baseplate to allow for proper ventilation and cooling of the installed modules.
  • Use shielded cables for expansion connections to minimize signal interference in high-noise industrial environments.

FAQ

What is the primary function of the IC693CHS391C baseplate?

This baseplate acts as the central communication and power distribution backplane for a GE Series 90-30 PLC system, allowing for the integration of a CPU and up to nine additional I/O or specialty modules.

Can this baseplate be used for remote I/O expansion?

Yes, the IC693CHS391C is designed to function as an expansion baseplate, allowing you to increase the total I/O count of your controller rack by connecting it to the main CPU rack via an expansion cable.
