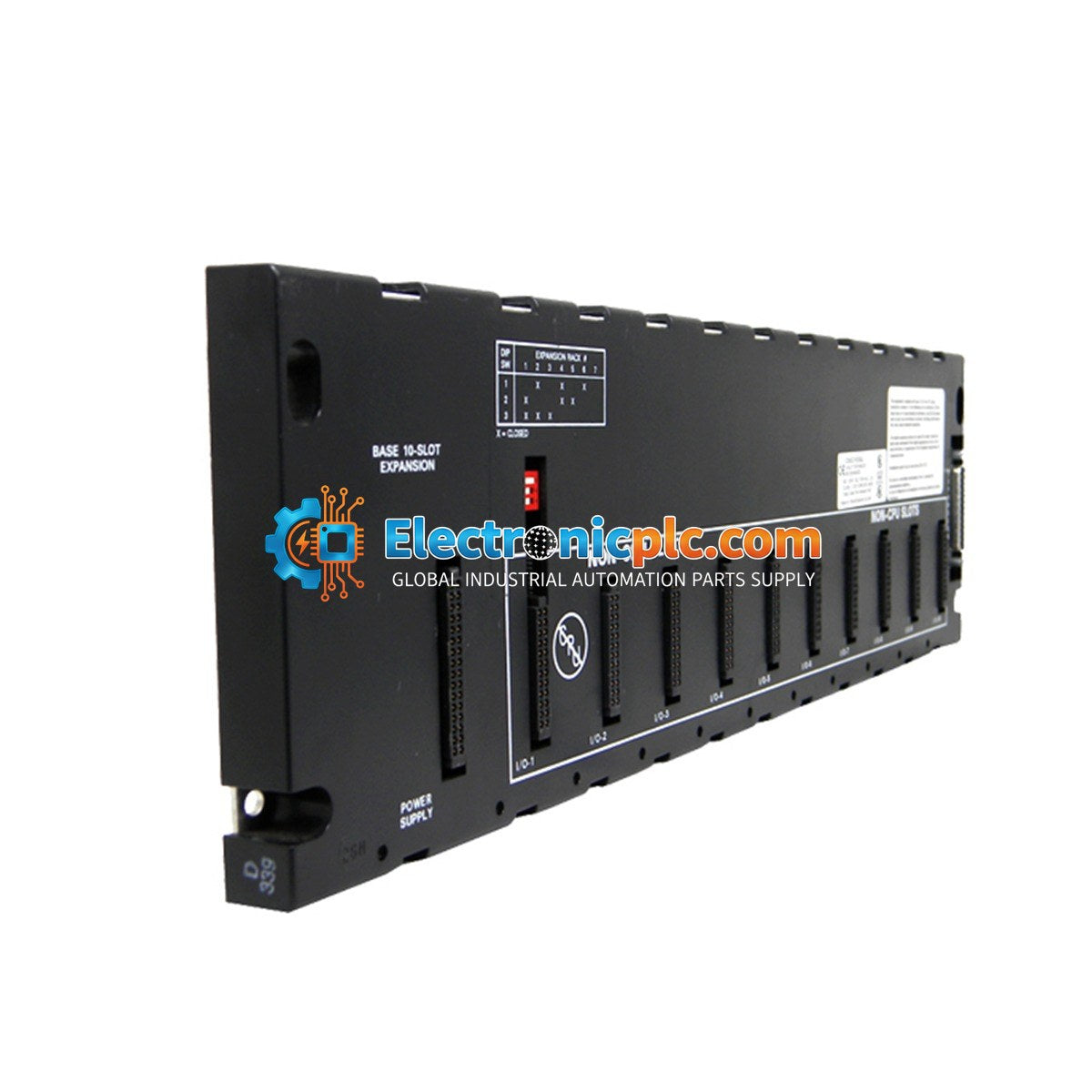

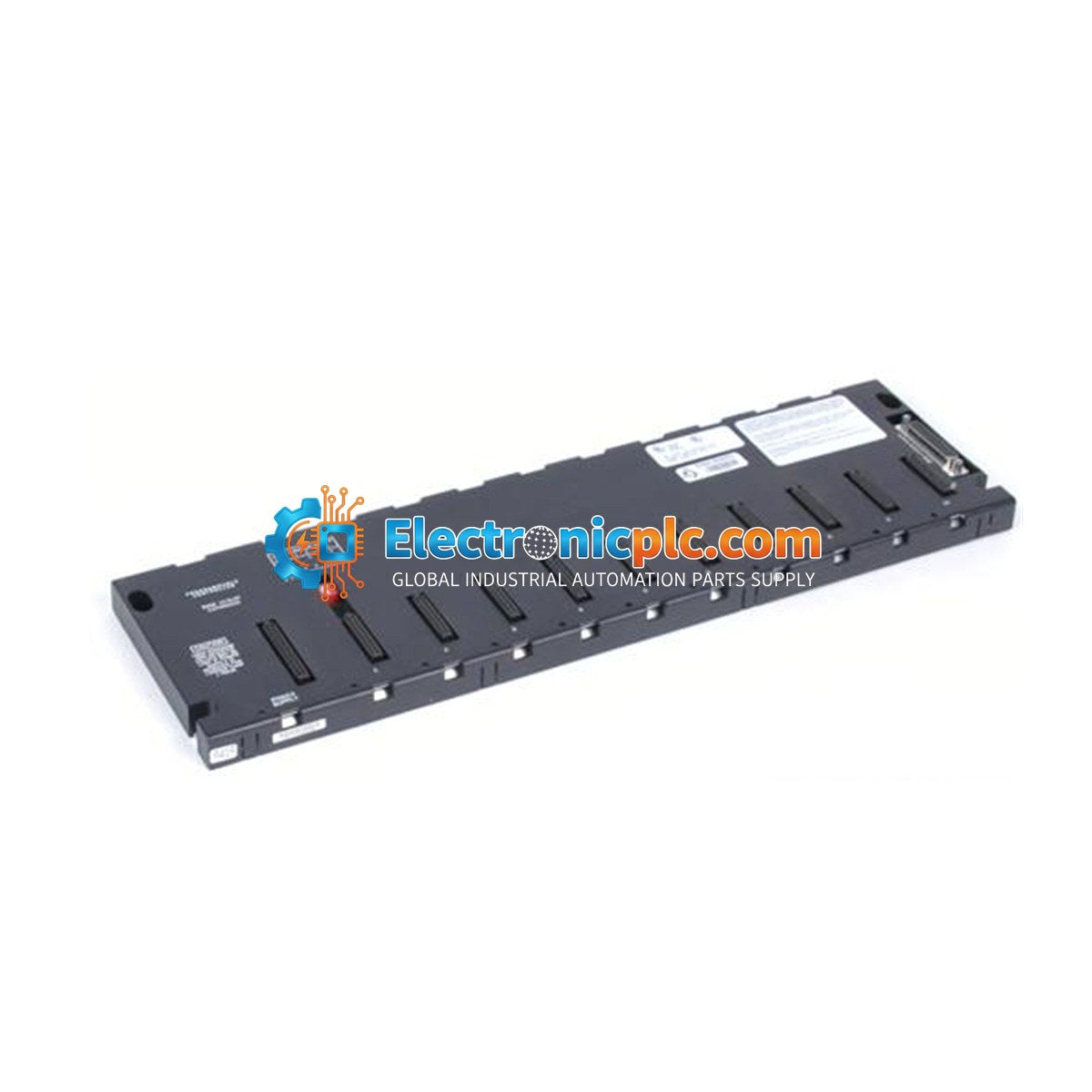

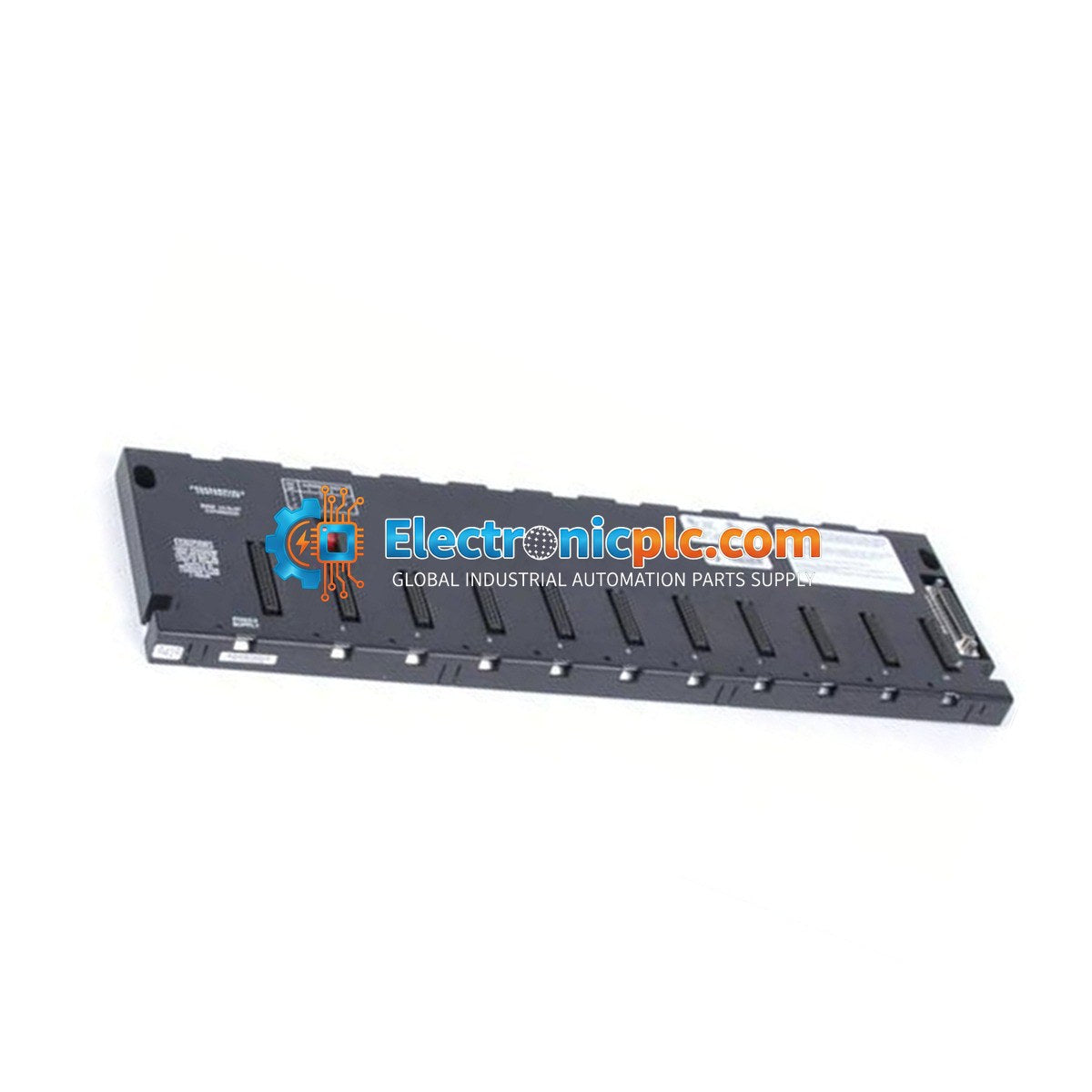

General Electric IC693CHS392E 10-Slot Expansion Baseplate

General Electric IC693CHS392E 10-Slot Expansion Baseplate

Description

The General Electric IC693CHS392E is a 10-slot expansion baseplate designed for the Series 90-30 PLC system. This unit provides the necessary physical mounting and electrical backplane connectivity to extend the...

16 la gente está viendo esto ahora mismo

Disponibilidad: En existencias

SKU: IC693CHS392E
Proveedora: General Electric
tipo: PLC Expansion Baseplate
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The General Electric IC693CHS392E is a 10-slot expansion baseplate designed for the Series 90-30 PLC system. This unit provides the necessary physical mounting and electrical backplane connectivity to extend the I/O capacity of a Series 90-30 control system. It is specifically engineered to house I/O and option modules, allowing for scalable system architecture in industrial automation applications.

Features

  • Provides ten (10) slots for I/O and option modules.
  • Includes a dedicated slot for a power supply module.
  • Equipped with a 25-pin D-shell female connector for expansion cable connectivity.
  • Designed for seamless integration with Series 90-30 PLC backplane communication.
  • Robust construction suitable for standard industrial panel mounting.

Applications

This expansion baseplate is utilized in GE Series 90-30 PLC systems where additional I/O density is required beyond the capacity of the CPU baseplate. It is commonly found in manufacturing, process control, and machine automation environments where modular I/O expansion is necessary to accommodate increased sensor and actuator counts.

Technical Specifications

Model IC693CHS392E
Series Series 90-30
Slots 10 I/O Slots
Power Supply Slot Included
Internal Power Consumption 150 mA at 5 VDC
Expansion Interface 25-pin D-shell female connector
Mounting Panel Mount

Installation Guidelines

  • Ensure the power is disconnected from the system before installing or removing any modules from the baseplate.
  • Mount the baseplate in an indoor environment, ensuring adequate clearance for ventilation and cable routing.
  • Use appropriate grounding techniques to minimize electromagnetic interference (EMI) and ensure signal integrity.
  • Secure the baseplate firmly to the panel using the provided mounting holes to prevent vibration-related issues.
  • When connecting the expansion cable, ensure the 25-pin D-shell connector is fully seated and the locking screws are tightened.
  • Handle modules with care to prevent electrostatic discharge (ESD) damage to the backplane pins.

FAQ

Does this baseplate support a CPU module?

No, the IC693CHS392E is an expansion baseplate and does not contain a slot for a CPU. It is intended to be used in conjunction with a CPU-capable baseplate to expand the total I/O count of the system.

What is the power requirement for this baseplate?

The baseplate consumes 150 mA at 5 VDC from the power supply module installed in the designated power supply slot.
