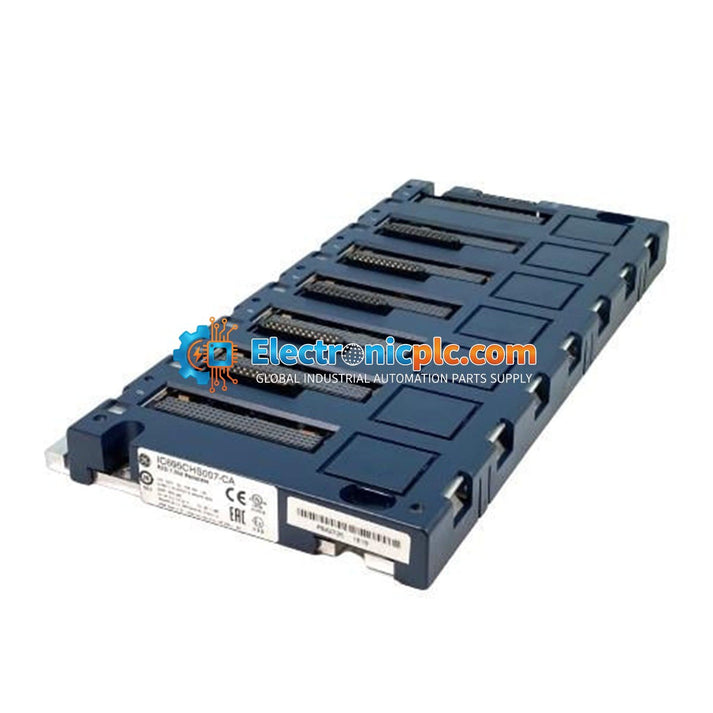

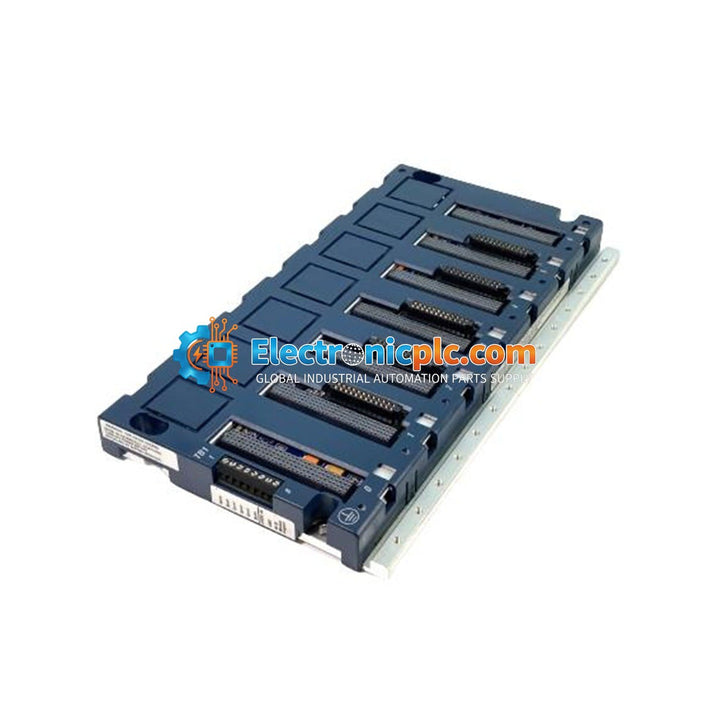

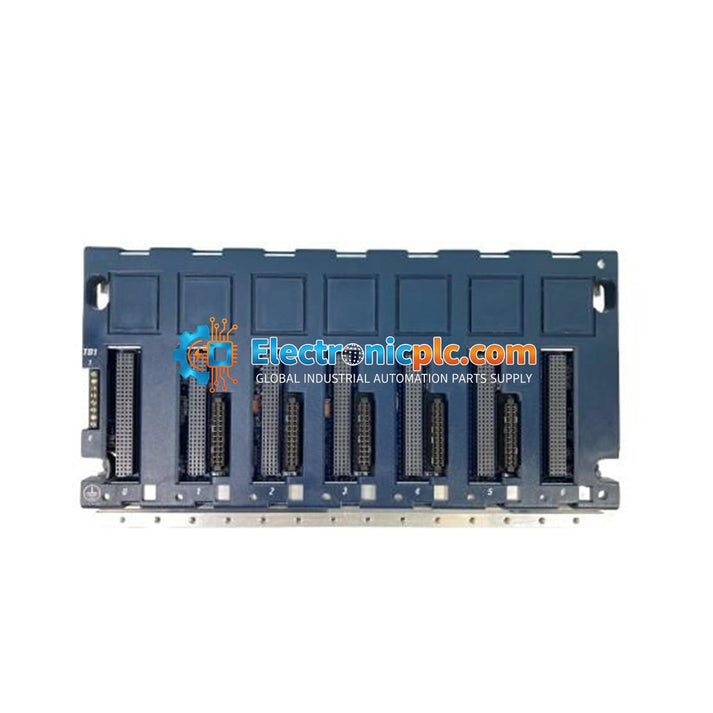

General Electric PACSystems RX3i IC695CHS007 7-Slot Universal Backplane

General Electric PACSystems RX3i IC695CHS007 7-Slot Universal Backplane

Description

The General Electric IC695CHS007 is a 7-slot universal backplane designed for the PACSystems RX3i control platform. This backplane serves as the foundational mounting and communication interface for the RX3i system,...

29 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 5

SKU: IC695CHS007
Proveedora: General Electric
tipo: PLC Backplane
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The General Electric IC695CHS007 is a 7-slot universal backplane designed for the PACSystems RX3i control platform. This backplane serves as the foundational mounting and communication interface for the RX3i system, supporting both PCI and serial bus communications to ensure high-speed data exchange between the CPU, power supply, and various I/O modules.

Features

  • Supports 7 slots for flexible configuration of RX3i and Series 90-30 modules.
  • Dual bus architecture: Supports both PCI and serial bus communication.
  • Integrated terminal strip (TB1) for isolated 24 VDC power input.
  • Robust mechanical design for panel mounting in industrial environments.
  • Dedicated slot assignments: Slot 0 for power supply, Slots 1-6 for I/O and option modules.

Technical Specifications

Model Number IC695CHS007
Series PACSystems RX3i
Number of Slots 7
Internal Power Consumption 600 mA at 3.3 VDC, 240 mA at 5 VDC
Input Voltage 24 VDC (via TB1)
Bus Type PCI Bus / Serial Bus
Mounting Panel Mount
Enclosure Rating IP20 / NEMA Type 1

Installation Guidelines

  • Ensure the backplane is mounted on a flat, rigid surface to prevent mechanical stress.
  • Always power down the system before inserting or removing any modules from the backplane slots.
  • Utilize the provided grounding terminal to connect the backplane to a high-quality earth ground to minimize EMI and ensure safety.
  • Maintain adequate clearance around the rack to facilitate proper airflow and cooling.
  • Use recommended wire sizes (14 to 22 AWG) for connections to the TB1 terminal strip.
  • Handle modules using ESD-safe practices to prevent damage to sensitive internal components.

FAQ

What is the primary function of the IC695CHS007 backplane?

The IC695CHS007 acts as the physical and electrical backbone of the PACSystems RX3i system. It provides the necessary power distribution and communication pathways (PCI and serial) for the CPU, power supply, and I/O modules to function as a unified control system.

Can I use Series 90-30 modules with this backplane?

Yes, this universal backplane is designed to support both RX3i modules and compatible Series 90-30 I/O modules, allowing for system upgrades or hybrid configurations.

What is the recommended power input for this unit?

The backplane features a terminal strip (TB1) that accepts an isolated 24 VDC input for system operation.
