General Electric IC697MDL240 Series 90-70 Discrete Input Module

General Electric IC697MDL240 Series 90-70 Discrete Input Module

Description

The General Electric IC697MDL240 is a high-performance discrete input module engineered for the Series 90-70 Programmable Logic Controller (PLC) platform. This module is designed to provide reliable signal acquisition in...

17 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 9

SKU: DS6815PCDP1B1A
Proveedora: General Electric
tipo: Discrete Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

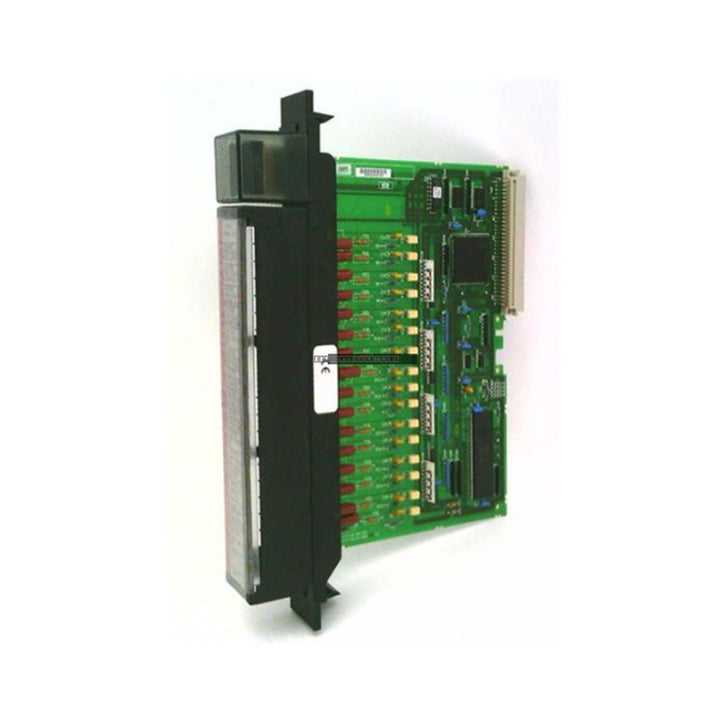

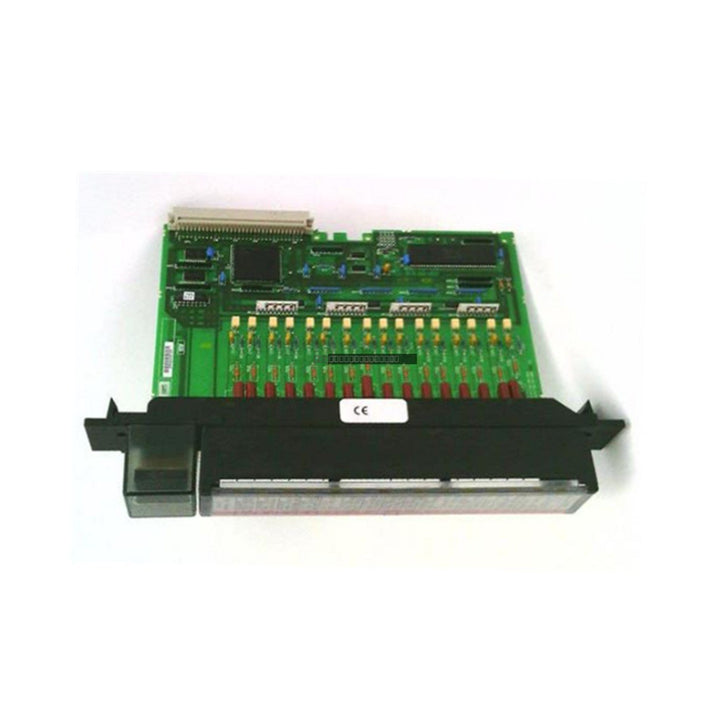

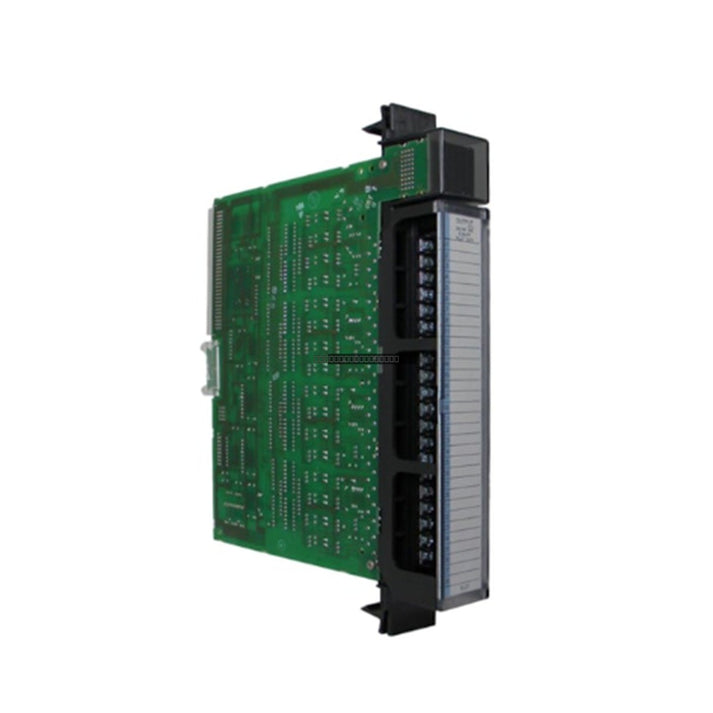

The General Electric IC697MDL240 is a high-performance discrete input module engineered for the Series 90-70 Programmable Logic Controller (PLC) platform. This module is designed to provide reliable signal acquisition in demanding industrial environments, featuring 16 isolated input channels that ensure signal integrity and protection against ground loops. It is specifically built to interface with 120V AC field devices, offering robust monitoring capabilities for automation control systems.

Features

  • 16 isolated discrete input channels for enhanced system safety and noise immunity.
  • Designed for seamless integration with the GE Series 90-70 PLC backplane.
  • Standardized 120V AC input voltage compatibility for common industrial sensors and switches.
  • Integrated input filter delay of 20 ms to effectively debounce incoming signals.
  • Compact modular design for efficient rack-space utilization.

Technical Specifications

Model Number IC697MDL240
Manufacturer General Electric
Series Series 90-70
Input Channels 16 Isolated Inputs
Rated Voltage 120V AC
Input Current 10 mA
Input Filter Delay 20 ms
Frequency 60 Hz
Current Consumption 0.25 A

Installation Guidelines

  • Ensure the PLC rack power is disconnected before installing or removing the module to prevent electrical damage.
  • Verify that the module is fully seated in the designated rack slot and that the locking mechanism is engaged.
  • Use appropriate shielded cabling for field inputs to minimize electromagnetic interference (EMI).
  • Maintain adequate clearance around the module to facilitate proper airflow and cooling within the enclosure.
  • Verify that field wiring matches the terminal assignment documentation to avoid short circuits or incorrect signal mapping.

FAQ

What is the primary function of the IC697MDL240?
This is a 16-point discrete input module used to detect the status of 120V AC field devices and communicate that state to the Series 90-70 PLC processor.

Are the inputs on this module isolated?
Yes, the module features 16 isolated inputs, which helps prevent electrical noise and ground loops from affecting the PLC control logic.

What is the input filter delay for this module?
The IC697MDL240 has a fixed input filter delay of 20 ms to assist in filtering out transient noise from field signals.
