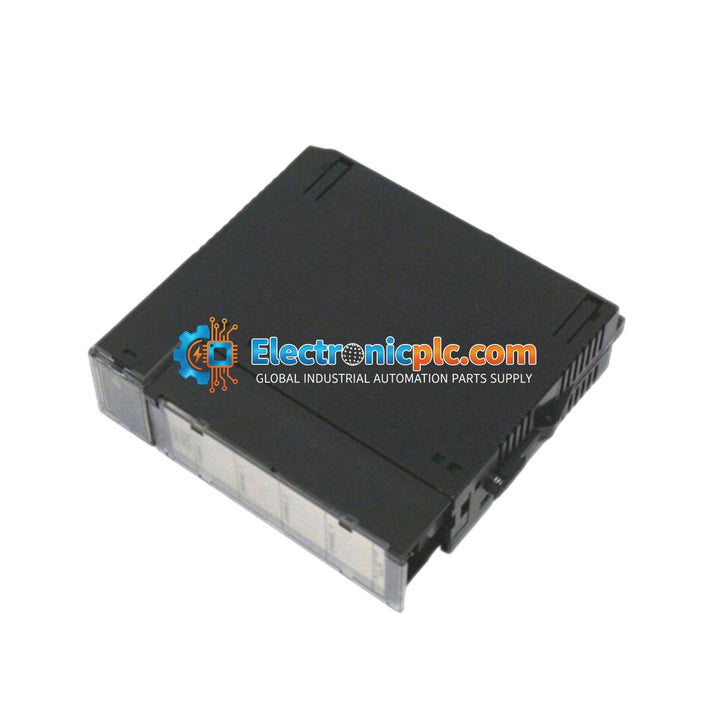

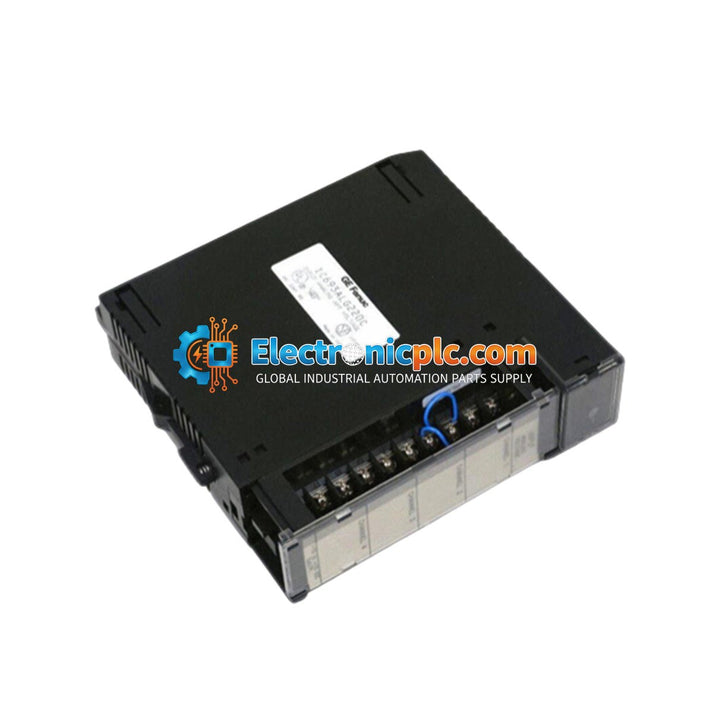

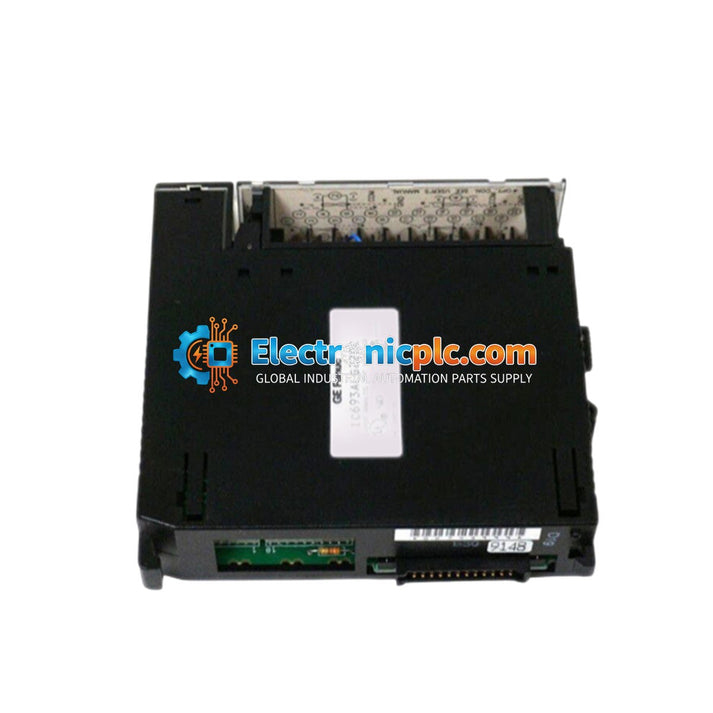

General Electric IC693ALG220 Series 90-30 Analog Input Module

General Electric IC693ALG220 Series 90-30 Analog Input Module

Description

The General Electric IC693ALG220 is a 4-channel analog input module designed for the GE Fanuc Series 90-30 Programmable Logic Controller (PLC) system. This module provides high-precision signal processing for voltage-based...

28 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 2

SKU: IC693ALG220
Proveedora: General Electric
tipo: Analog Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The General Electric IC693ALG220 is a 4-channel analog input module designed for the GE Fanuc Series 90-30 Programmable Logic Controller (PLC) system. This module provides high-precision signal processing for voltage-based industrial applications, converting analog signals into a 12-bit digital format for use by the PLC processor. It is engineered to provide reliable data acquisition in demanding automation environments.

Features

  • Four (4) independent analog input channels.
  • Input signal range of -10 to +10 VDC.
  • 12-bit converter resolution for high-precision data conversion.
  • 1500 VAC isolation between field signals and the backplane.
  • Typical analog resolution of 5 mV per LSB.
  • Designed for seamless integration with the Series 90-30 rack-based PLC architecture.

Technical Specifications

Model Number IC693ALG220
Number of Inputs 4
Input Range +/- 10 VDC
Converter Resolution 12-bit
Typical Accuracy +/- 10 mV
Maximum Accuracy +/- 30 mV
Power Consumption (+5V Bus) 27 mA
Power Consumption (+24V Bus) 98 mA
Isolation 1500 VAC

Installation Guidelines

  • Ensure the PLC rack power is disconnected before installing or removing the module.
  • Slide the module into an available slot in the Series 90-30 baseplate and secure it using the integrated mounting screws.
  • Use shielded twisted-pair cabling for analog signal inputs to minimize electromagnetic interference (EMI).
  • Ensure proper grounding of the cable shields at the signal source or the module terminal block as per site engineering standards.
  • Keep signal wiring separated from high-voltage AC power lines to prevent signal noise and potential damage.
  • Verify that the backplane power supply has sufficient capacity to support the module's 27 mA (+5V) and 98 mA (+24V) requirements.

FAQ

What is the primary function of the IC693ALG220?

The IC693ALG220 is an analog input module used to interface voltage-based sensors or transmitters with a GE Series 90-30 PLC, converting the analog voltage into digital values for control logic.

Is this module compatible with other PLC series?

No, this module is specifically designed for the GE Fanuc Series 90-30 PLC system and is not compatible with other PLC families.

What is the resolution of this module?

The module features a 12-bit converter resolution, providing a typical resolution of 5 mV per LSB.
