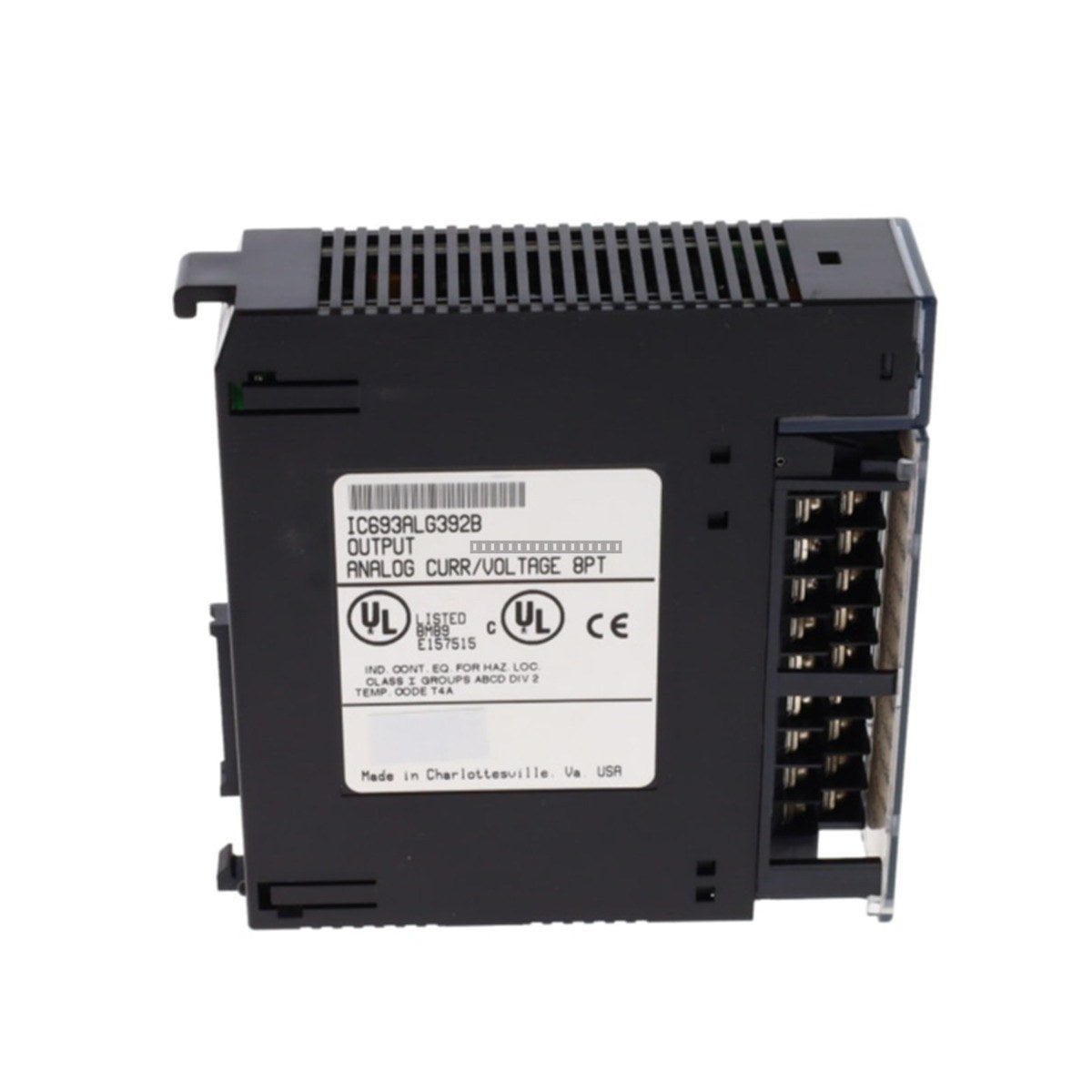

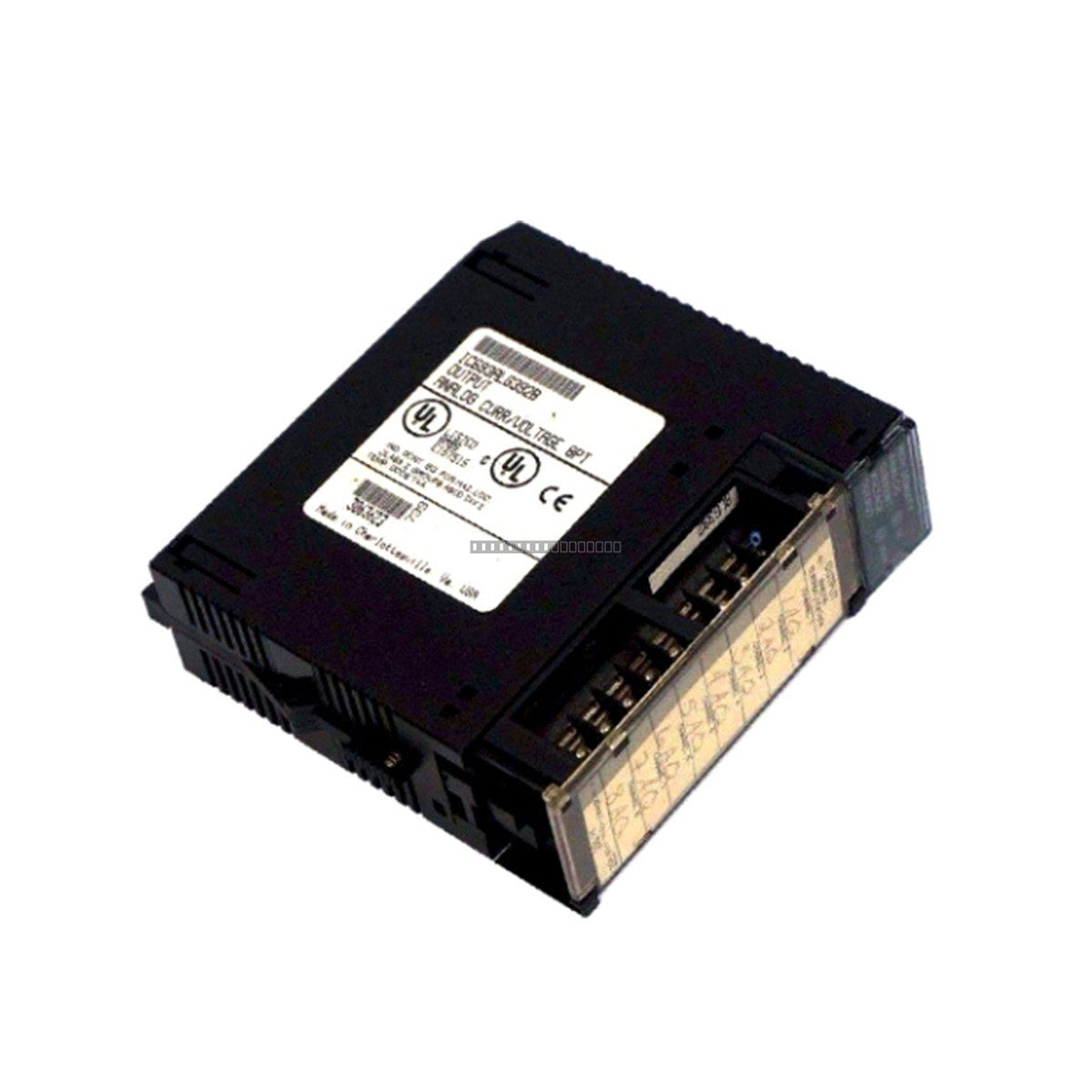

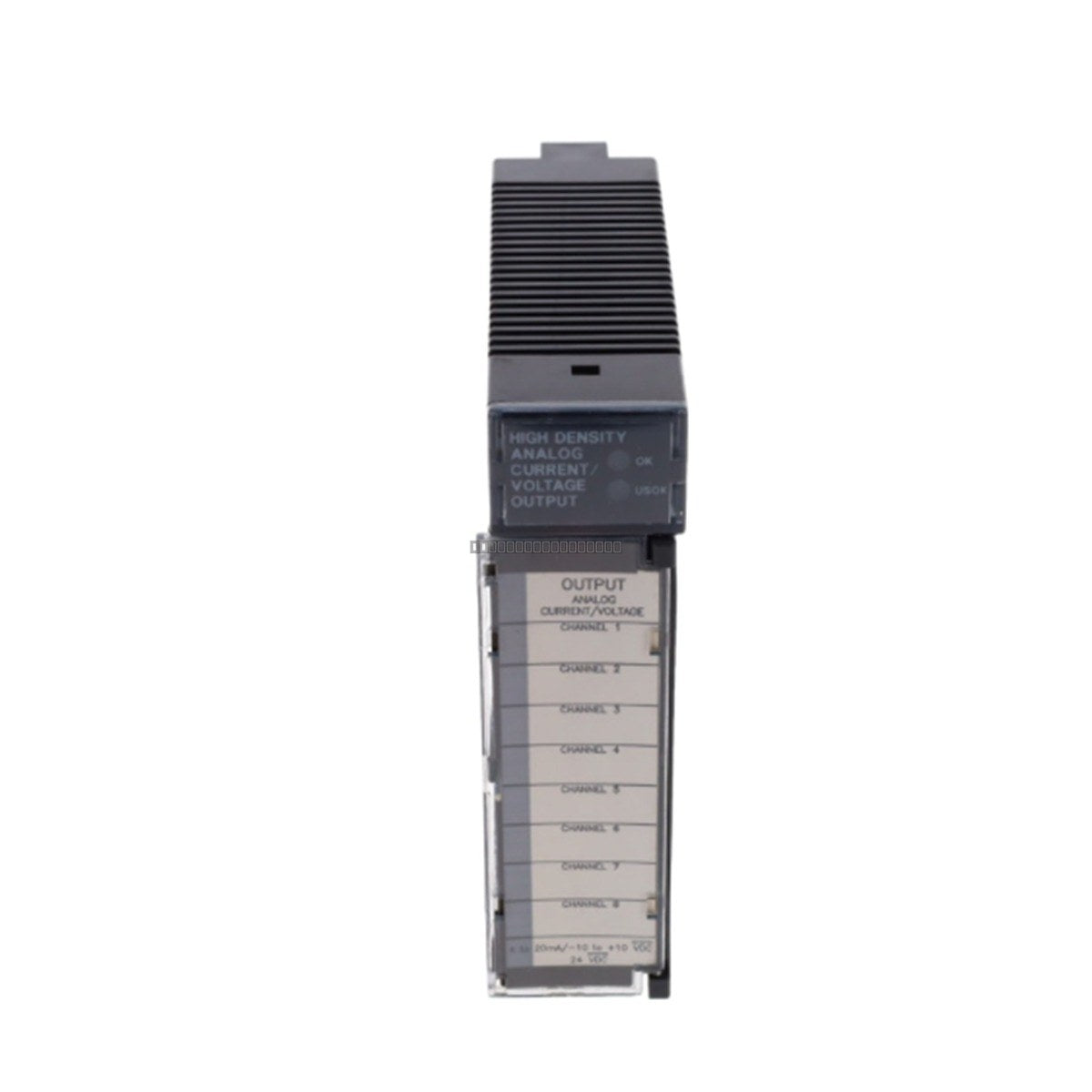

General Electric IC693ALG392 Series 90-30 Analog Current/Voltage Output Module

General Electric IC693ALG392 Series 90-30 Analog Current/Voltage Output Module

The General Electric IC693ALG392 is a high-performance analog output module designed for the Series 90-30 PLC platform. This module provides eight single-ended output channels capable of delivering both voltage and...

27 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 10

SKU: IC693ALG392
Proveedora: General Electric
tipo: Analog Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The General Electric IC693ALG392 is a high-performance analog output module designed for the Series 90-30 PLC platform. This module provides eight single-ended output channels capable of delivering both voltage and current signals, making it suitable for a wide range of industrial control applications requiring precise analog signal generation.

Features

  • Eight (8) single-ended analog output channels.
  • Configurable output ranges: 0 to 10 V, -10 to 10 V, 0 to 20 mA, and 4 to 20 mA.
  • Configurable resolution of 15 or 16 bits depending on the selected range.
  • Fast update rate of 8 ms for all channels.
  • Requires external 24 VDC power supply for analog signal generation.
  • Compatible with Series 90-30 and PACSystems RX3i I/O racks.

Applications

  • Water and wastewater treatment systems.
  • Manufacturing and assembly line automation.
  • Power distribution and monitoring.
  • General process industry control loops.

Technical Specifications

Model IC693ALG392
Channels 8
Voltage Ranges 0 to 10 V, -10 to 10 V
Current Ranges 0 to 20 mA, 4 to 20 mA
Update Rate 8 ms (all channels)
External Power 20 to 30 VDC
Internal Power 5 VDC (from backplane)
Resolution (Voltage) 0.3125 mV per count
Resolution (4-20 mA) 0.5 microamps per count
Resolution (0-20 mA) 0.625 microamps per count

Installation Guidelines

  • Ensure the PLC rack is powered down before inserting or removing the module to prevent electrical damage.
  • The module must be installed in a standard Series 90-30 or RX3i I/O slot.
  • Connect an isolated 24 VDC power source to the module's terminal block to enable analog signal output.
  • Use shielded twisted-pair cabling for analog signals to minimize EMI/RFI interference.
  • Ensure proper grounding of the cable shields at the signal source or PLC end according to local electrical codes.
  • Maintain adequate clearance around the module to ensure proper ventilation and cooling within the enclosure.

FAQ

What is the IC693ALG392?

The IC693ALG392 is an 8-channel analog current/voltage output module from the GE Fanuc Series 90-30 PLC family, designed to convert digital values into precise analog signals for field devices.

What are the power requirements?

The module draws 5 VDC from the PLC backplane and requires a user-supplied 24 VDC external power source (20-30 VDC range) connected to the terminal block for output signal generation.

Where can this module be installed?

It can be installed in any available I/O slot of a Series 90-30 or PACSystems RX3i rack system.

How do I test the module?

You can verify functionality by using a calibrated multimeter on the output terminals. By commanding specific counts (e.g., 0 to 32,000) from the PLC, you can measure the corresponding proportional voltage or current output.
