General Electric DS2020DACAG2 Power Conversion Module

General Electric DS2020DACAG2 Power Conversion Module

The General Electric DS2020DACAG2 is an AC/DC power conversion assembly designed for use within GE Speedtronic Mark VIe and EX2100 control systems. This module serves as a direct, backward-compatible replacement...

18 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 9

SKU: DS2020DACAG2
Proveedora: General Electric
tipo: Power Conversion Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

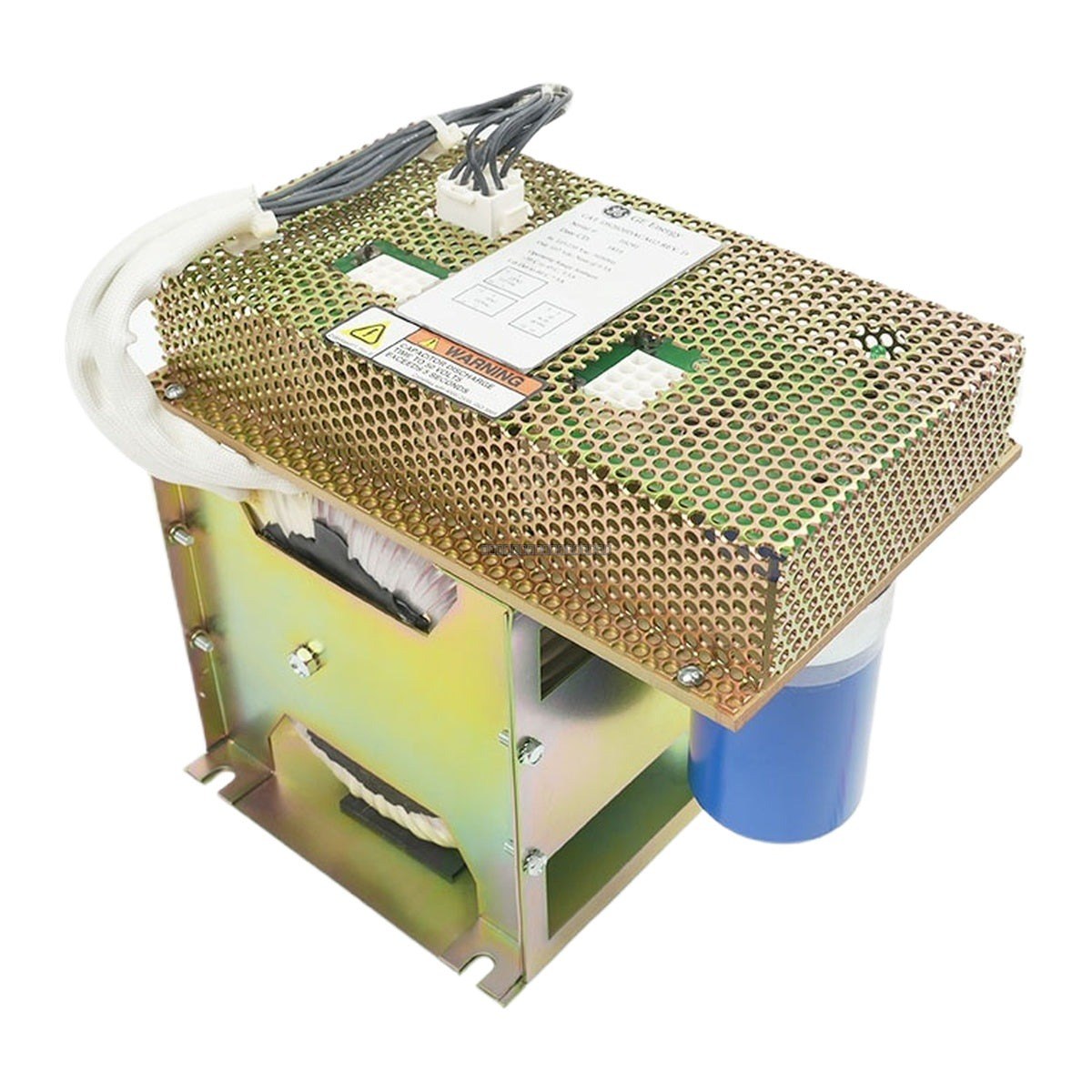

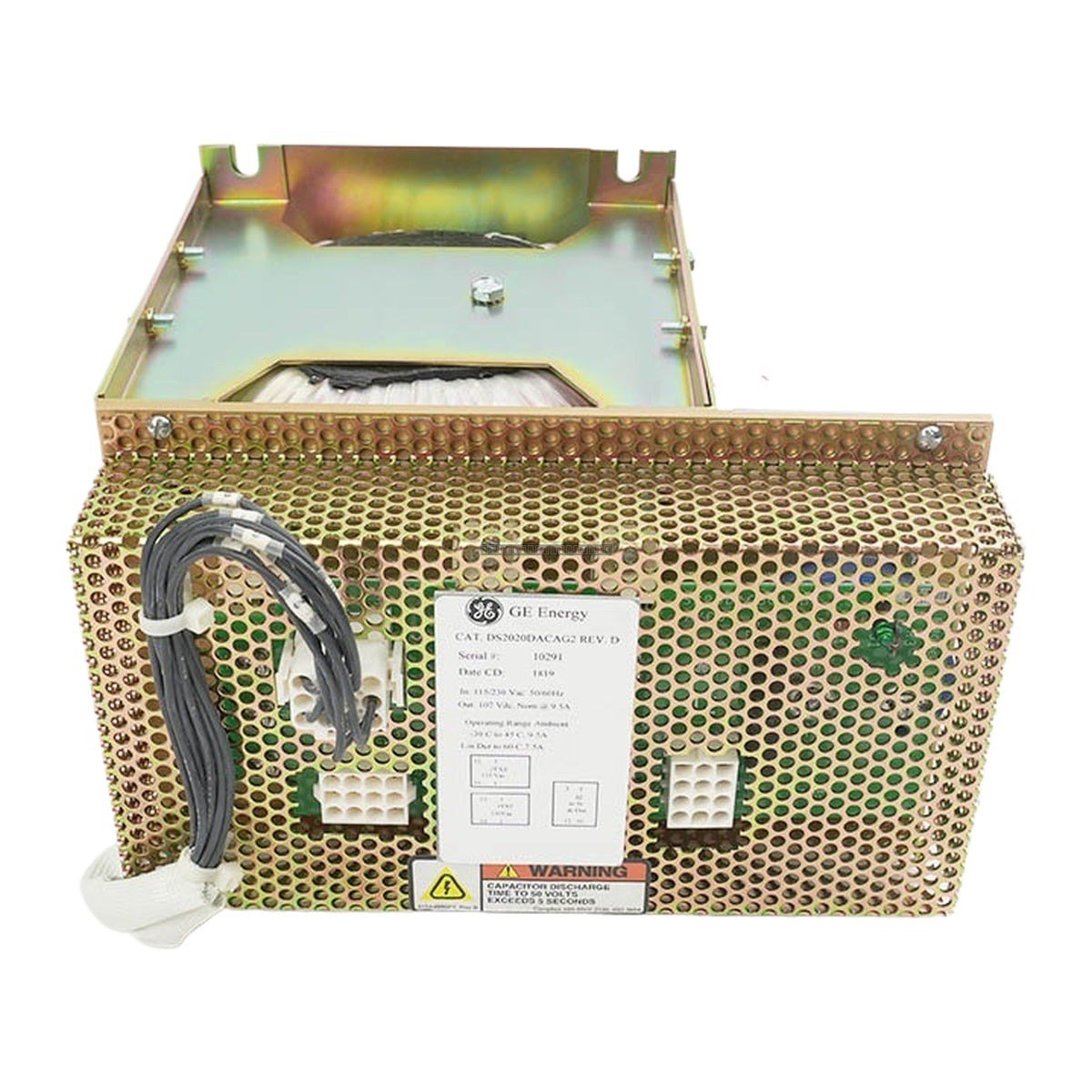

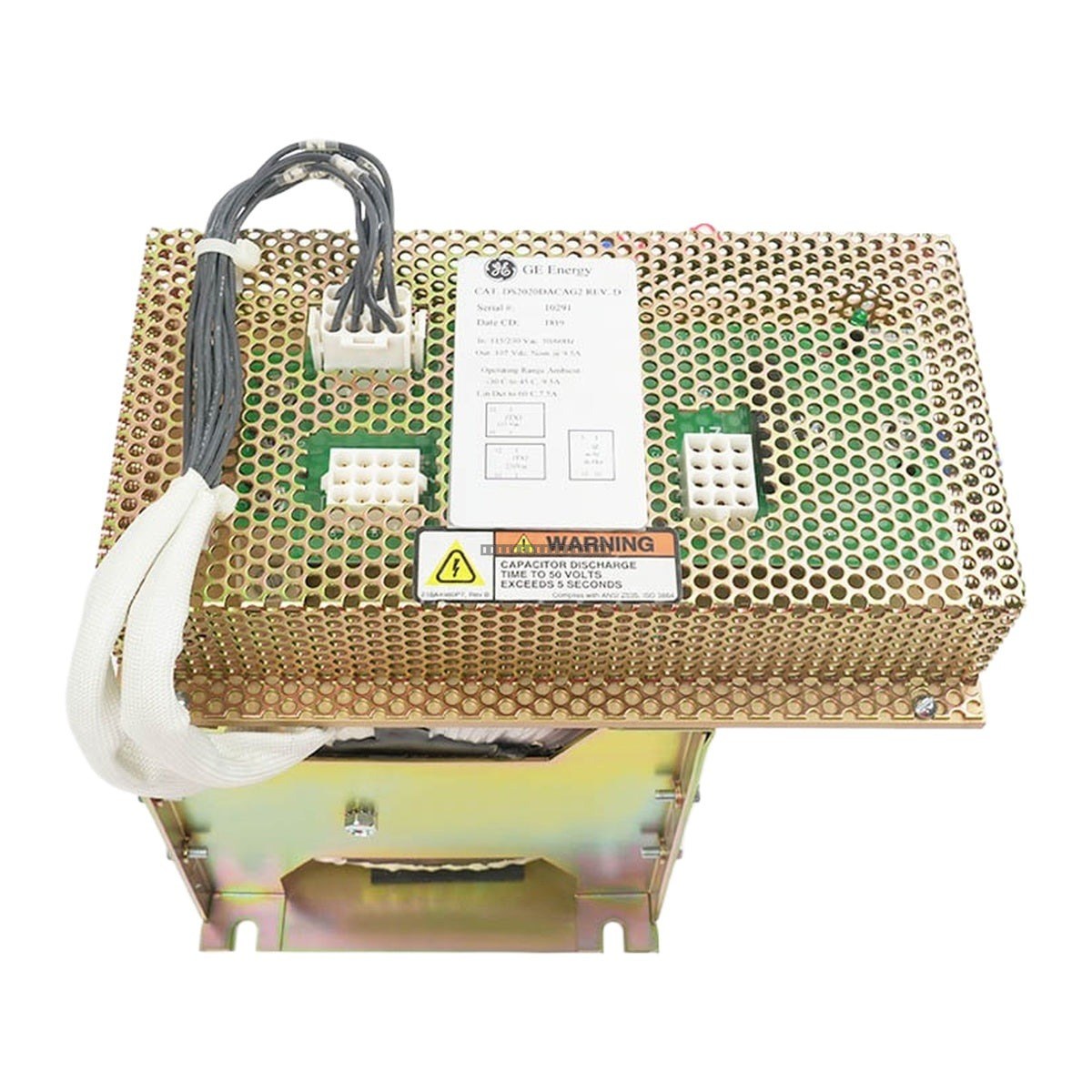

The General Electric DS2020DACAG2 is an AC/DC power conversion assembly designed for use within GE Speedtronic Mark VIe and EX2100 control systems. This module serves as a direct, backward-compatible replacement for the earlier DS2020DACAG1 model, providing reliable power conversion for critical turbine control applications.

Features

  • AC-to-DC power conversion assembly for industrial control systems.
  • Designed for compatibility with Mark VIe and EX2100 platforms.
  • Provides regulated 125 VDC output from 115/230 VAC input.
  • Supports local energy storage to extend ride-through time during control power loss.
  • Parallel operation capability allows for increased output current capacity up to 16.5 ADC.

Applications

  • Turbine control systems (Mark V, Mark VIe, EX2100).
  • Voltage regulation and power conversion for critical control infrastructure.
  • Powering solenoids, relays, flame sensors, and motor control components.
  • Systems requiring high-reliability power with ride-through capabilities.

Technical Specifications

Model DS2020DACAG2
Input Voltage 105-132 VAC or 210-265 VAC
Input Frequency 47 to 63 Hz
Output Voltage 90 to 145 VDC
Output Current 9.5 ADC (Single unit)
Output Ripple 4 V p-p
Operating Temperature -30 to 60 degC
Humidity 5 to 95% (non-condensing)

Installation Guidelines

  • The module is designed for floor-mounting within a drive cabinet.
  • Ensure the unit is secured using the designated brackets and bolts to maintain stability during operation.
  • Maintain adequate clearance for free convection cooling to ensure the module operates within the specified temperature range.
  • Ensure the environment is non-corrosive and non-flammable.
  • Always power down the system before installing or removing the module to prevent electrical hazards.

FAQ

What is the primary function of the DS2020DACAG2?

The DS2020DACAG2 is an AC-to-DC power conversion module that converts 115/230 VAC input into a regulated 125 VDC output, specifically engineered for GE Speedtronic control systems.

Can I use this to replace a DS2020DACAG1?

Yes, the DS2020DACAG2 is a fully backward-compatible, drop-in replacement for the DS2020DACAG1.

Is it possible to increase the output current?

Yes, multiple units can be connected in parallel to increase the total output current capacity to a maximum of 16.5 ADC.
