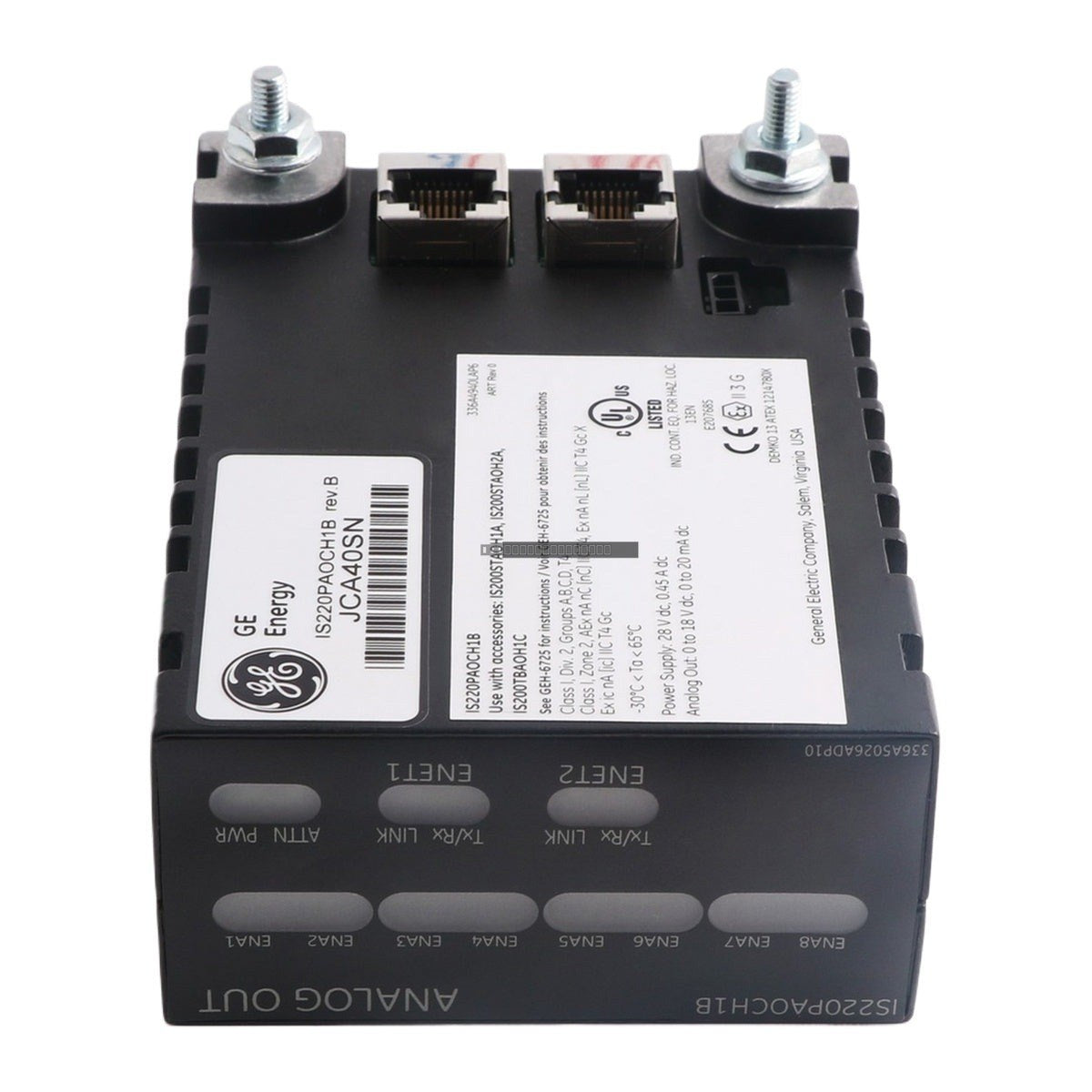

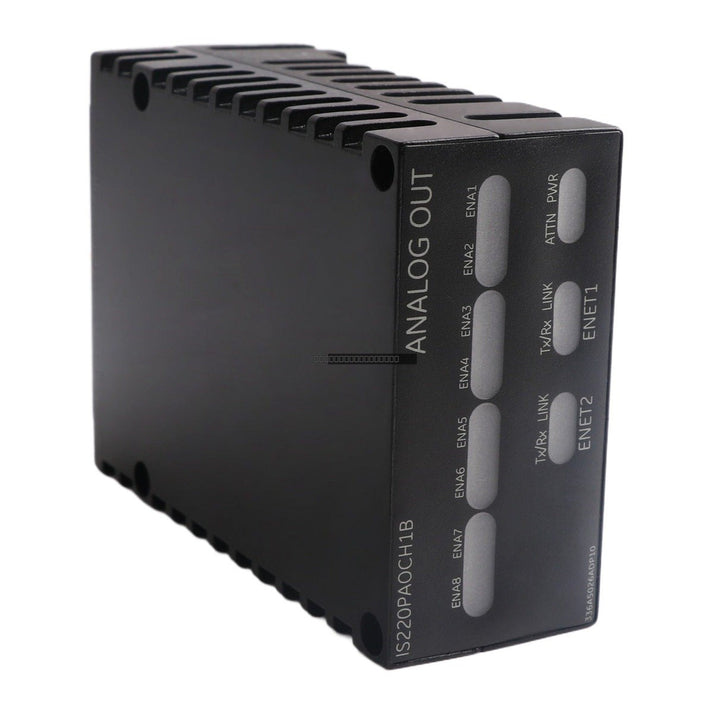

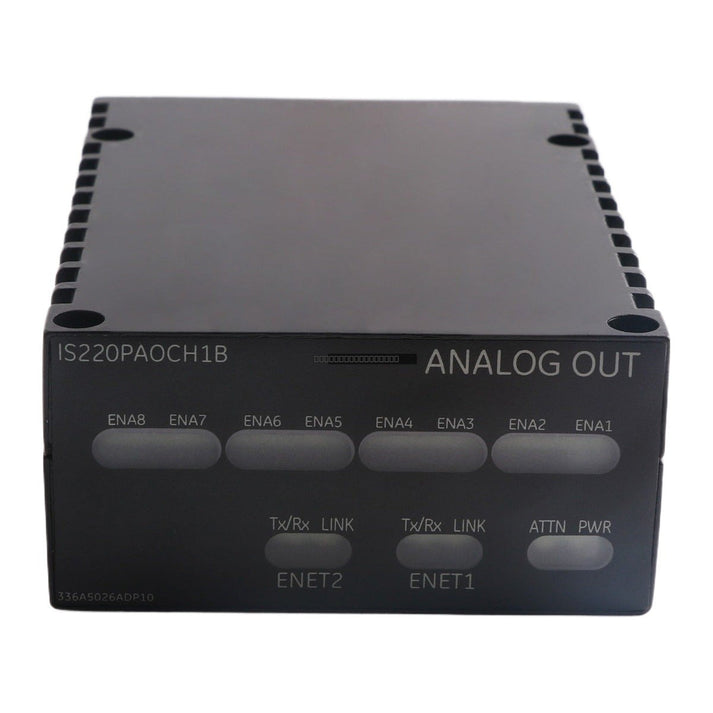

General Electric IS220PAOCH1B Mark VIe Analog Output Module

General Electric IS220PAOCH1B Mark VIe Analog Output Module

Description

The General Electric IS220PAOCH1B is a high-performance Analog Output Module designed for the Mark VIe control system. This module provides eight isolated current output channels, specifically engineered for precision control...

21 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 5

SKU: IS220PAOCH1B
Proveedora: General Electric
tipo: Analog Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The General Electric IS220PAOCH1B is a high-performance Analog Output Module designed for the Mark VIe control system. This module provides eight isolated current output channels, specifically engineered for precision control in industrial automation environments. It is designed to interface seamlessly with the Mark VIe architecture, ensuring reliable signal transmission for field devices requiring 4-20 mA current loops.

Features

  • Eight independent current output channels.
  • Supports 4-20 mA output range with high precision.
  • 16-bit resolution for fine-tuned control applications.
  • Robust common mode rejection (CMR) of > 120 dB at 50/60 Hz to minimize electrical noise interference.
  • Low heat dissipation, rated at 2.5W maximum.
  • High dielectric strength of 1500V AC for 1 minute for enhanced safety and isolation.

Technical Specifications

Model IS220PAOCH1B
Output Channels 8
Output Range 4-20 mA
Resolution 16-bit
Accuracy ±0.1% of full scale
Load Impedance Max 750 Ohms
Temperature Drift ±50 ppm/degC (typical)
Heat Dissipation 2.5W (max)
Insulation Resistance ≥ 100 MΩ @ 500V DC

Installation Guidelines

  • Ensure the control system is powered down before inserting or removing the module from the rack.
  • Verify that the module is correctly seated in the designated Mark VIe I/O slot to ensure proper backplane communication.
  • Use shielded twisted-pair cabling for all analog output connections to maintain signal integrity and reduce EMI.
  • Maintain proper ventilation in the control cabinet to stay within the specified operating temperature range of -30 degC to 65 degC.
  • Ensure all field wiring is properly terminated and secured to prevent intermittent connections.

FAQ

What is the primary function of the IS220PAOCH1B module?

The IS220PAOCH1B is an analog output module for the GE Mark VIe system, used to convert digital control signals into 4-20 mA current outputs for field instrumentation and actuators.

What is the maximum load for the output channels?

The module supports a maximum load of 750 Ohms per channel.

Is this module compatible with other Mark VIe components?

Yes, this module is specifically designed for integration into the Mark VIe distributed control system platform.
