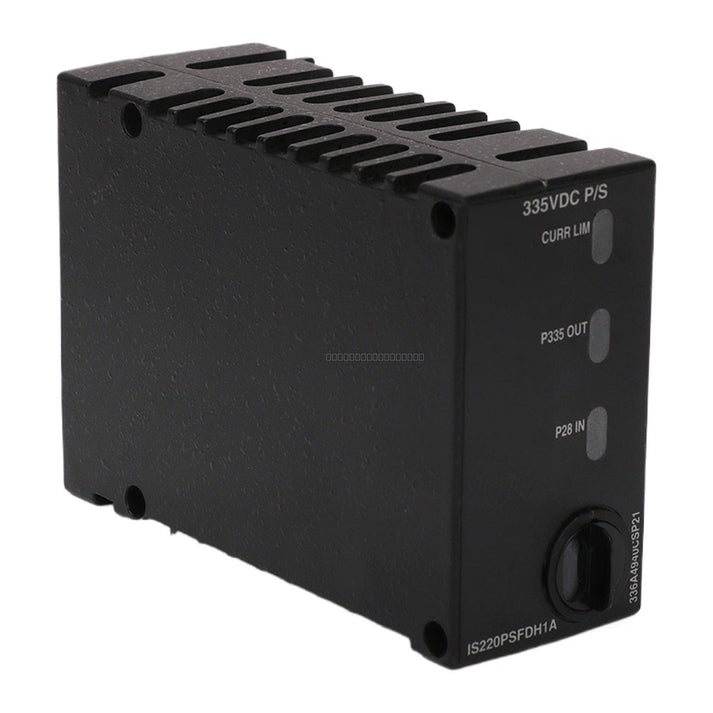

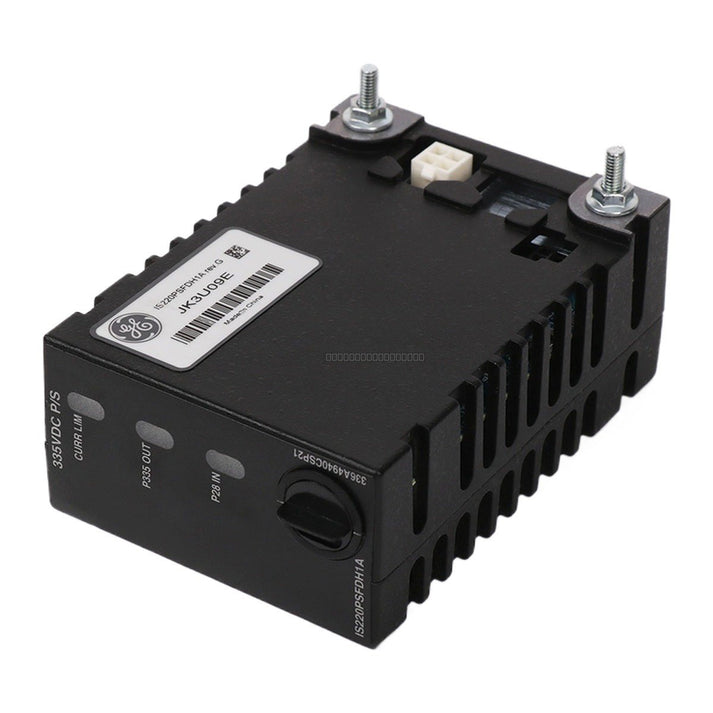

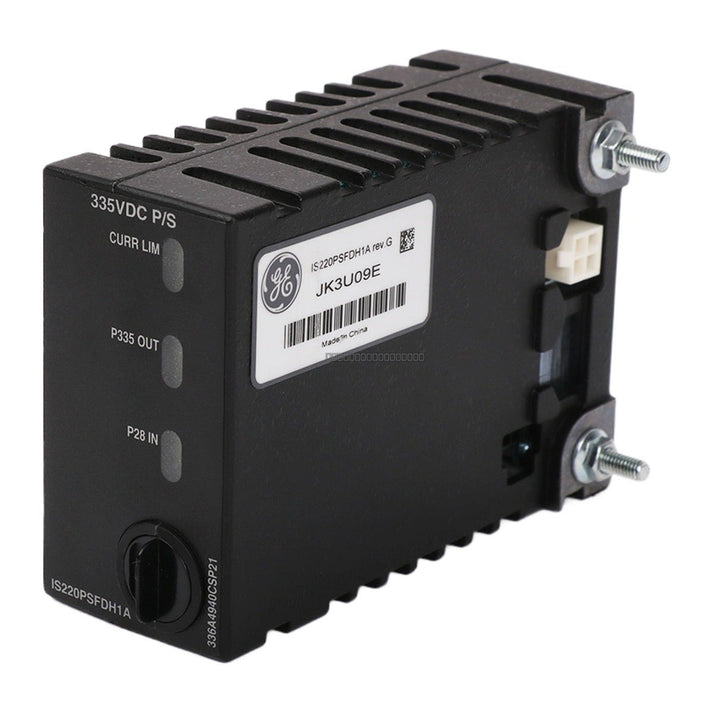

General Electric IS220PSFDH1A Flame Detector Power Supply

General Electric IS220PSFDH1A Flame Detector Power Supply

The General Electric IS220PSFDH1A is a Flame Detector Power Supply (PSFD) module designed for use within the Mark VIe turbine control system. This module provides the necessary 335V DC power...

18 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 7

SKU: IS220PSFDH1A
Proveedora: General Electric
tipo: Flame Detector Power Supply
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The General Electric IS220PSFDH1A is a Flame Detector Power Supply (PSFD) module designed for use within the Mark VIe turbine control system. This module provides the necessary 335V DC power required for flame detector operation in gas turbine control environments.

Features

  • Designed for Mark VIe Speedtronic turbine control systems.
  • Converts 28V DC input to a 335V DC output.
  • Supports soft-start and hot-swap functionality for 28V DC bus integration.
  • Equipped with three diagnostic LEDs (one red, two green) for status monitoring.
  • Features a convection-cooled design (no internal fans).
  • Includes an infrared (IR) port (not utilized).

Technical Specifications

Model IS220PSFDH1A
Input Voltage 26.6 to 29.4V DC
Output Voltage 318 to 352V DC (Nominal 335V DC)
Rated Output Current 5mA
Inrush Current (Limit) 550mA for 40μs
Operating Temperature -30 degC to +65 degC
Humidity 5-95% non-condensing
Mounting Sheet metal surface via mounting studs and brackets

Installation Guidelines

  • The module is typically mounted above the TRPG (Primary Gas Turbine Trip Protection) board.
  • Ensure the mounting surface is clean and the mounting studs/brackets are securely fastened.
  • The unit is convection-cooled; ensure adequate clearance around the module to allow for proper airflow.
  • The 28V DC input supports hot-plugging into an active bus without disrupting other loads.
  • Always verify input voltage polarity before connection to prevent damage to the module or the control bus.
  • Handle with standard ESD precautions when installing or removing the module from the rack.

Applications

  • Gas turbine control systems.
  • Power generation cooling and lubrication system management.
  • Industrial control for actuators and pressure relief systems.

FAQ

What is the primary function of the IS220PSFDH1A?

The IS220PSFDH1A converts 28V DC input power into a 335V DC output to supply power to flame detectors connected to the TRPG board.

How is the output voltage monitored?

The module features differential test points (TP) on the faceplate with a 100:1 attenuation ratio for safe voltage monitoring.

Is this module hot-swappable?

Yes, the module is designed with soft-start hot-swap input, allowing it to be plugged into an active 28V DC bus.
