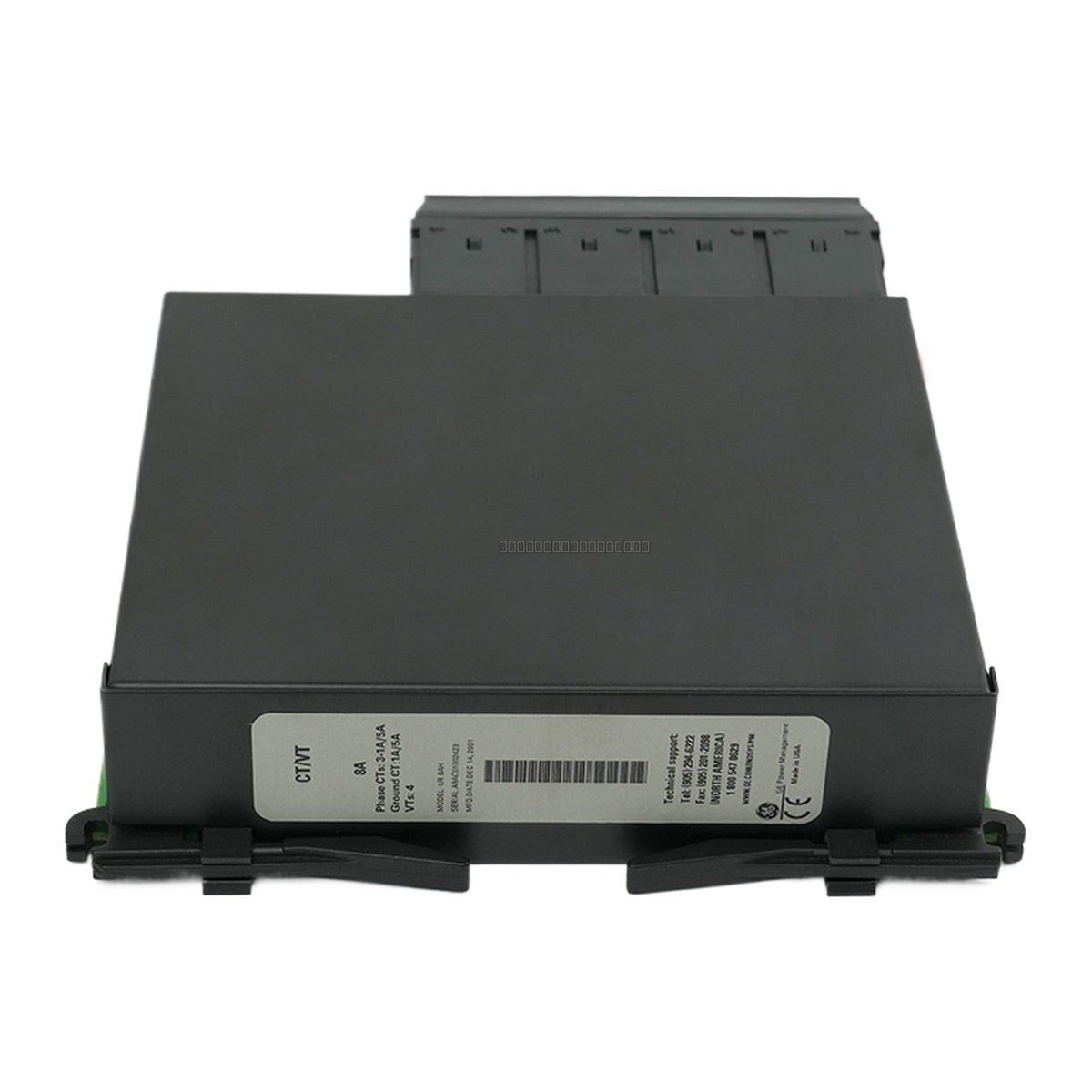

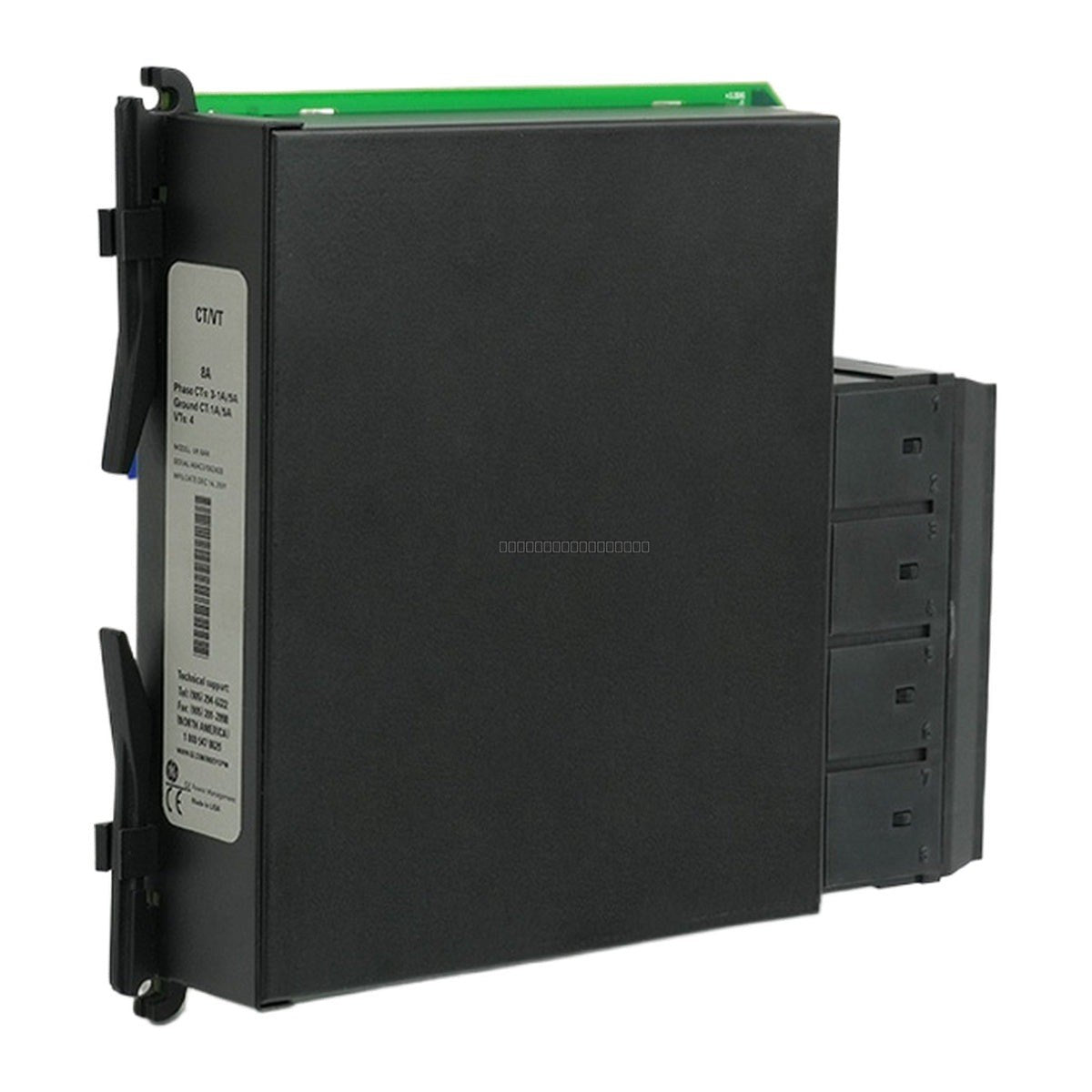

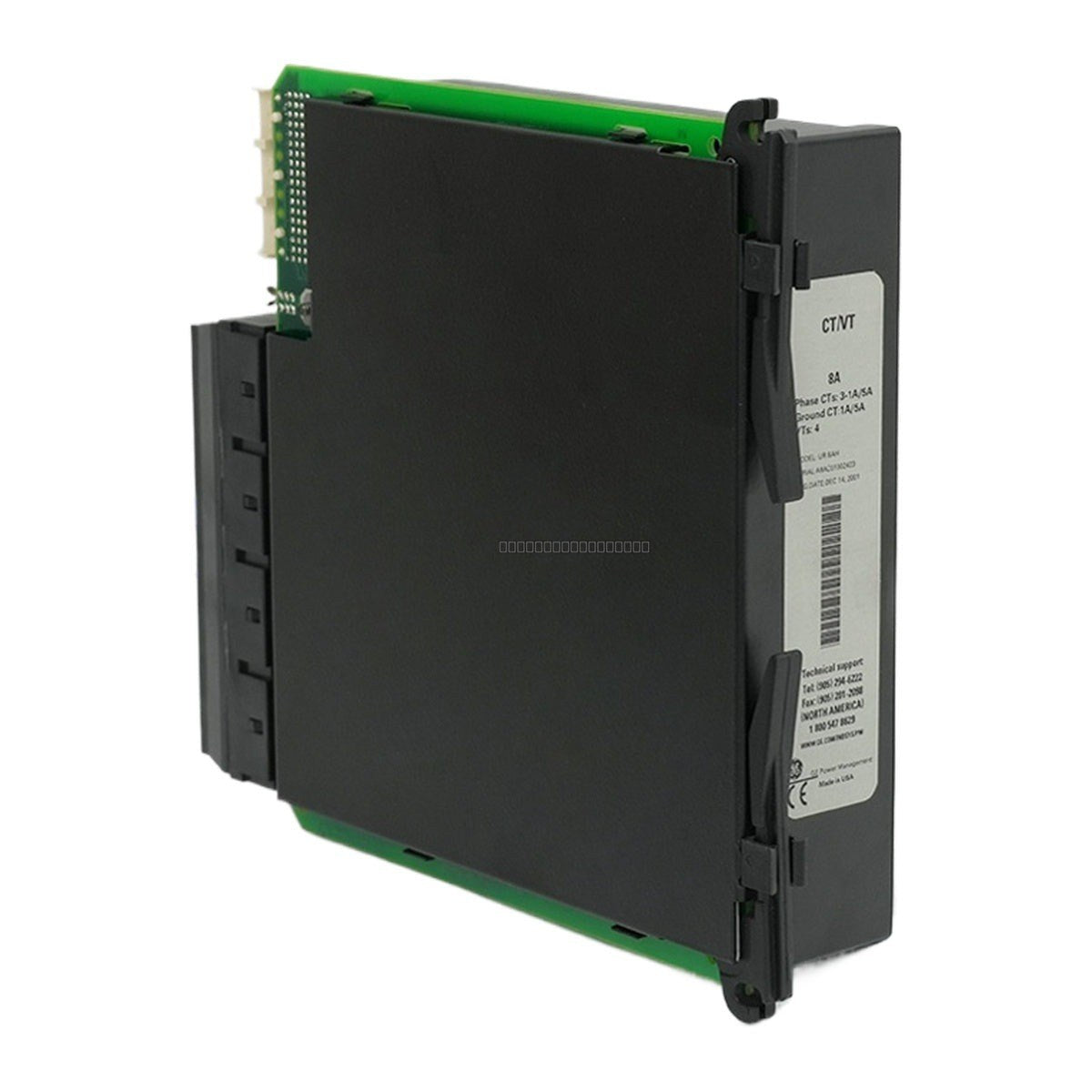

General Electric Multilin UR 8AH CT/VT Module

General Electric Multilin UR 8AH CT/VT Module

Description

The General Electric Multilin UR 8AH is a specialized CT/VT (Current Transformer/Voltage Transformer) input module designed for use within the Universal Relay (UR) platform. This horizontal unit is engineered to...

23 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 1

SKU: UR 8AH
Proveedora: General Electric
tipo: Protection Relay Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The General Electric Multilin UR 8AH is a specialized CT/VT (Current Transformer/Voltage Transformer) input module designed for use within the Universal Relay (UR) platform. This horizontal unit is engineered to provide precise analog signal acquisition for protection and monitoring applications, featuring sensitive ground fault detection capabilities.

Features

  • Configured for sensitive ground sensing applications.
  • Equipped with 4 CT inputs and 4 VT inputs.
  • Supports standard 1 A or 5 A current transformer inputs.
  • High accuracy signal processing for reliable relay performance.
  • Designed for integration into the standard UR chassis environment.

Technical Specifications

Product Model UR 8AH
CT Inputs 3 x 1 A or 5 A
Ground CT Input 1 x 1 A or 5 A
VT Inputs 4 x 50 – 240 V AC
Burden CT ≤ 0.12 VA @ 5 A
Accuracy 0.2 % of reading ± 0.02 % of range
Frequency Range 45 – 65 Hz
Isolation 2 kV AC RMS
Operating Temperature -40 degC to +85 degC (inside UR chassis)
Storage Temperature -55 degC to +95 degC
Humidity 5 – 95 % RH non-condensing

Installation Guidelines

  • Ensure the relay chassis is powered down before inserting or removing the UR 8AH module.
  • Slide the module into the designated horizontal slot of the UR chassis, ensuring proper alignment with the backplane connector.
  • Secure the module using the integrated front-panel fasteners to ensure a solid electrical ground connection to the chassis.
  • Verify that all CT and VT wiring is correctly terminated according to the specific relay wiring diagram to prevent measurement errors or hazardous open-CT conditions.
  • Maintain proper ventilation within the control cabinet to ensure the module operates within its specified temperature range.

FAQ

What is the primary function of the UR 8AH module?

The UR 8AH is an analog input module for the GE Multilin Universal Relay series, specifically designed to process current and voltage signals, including sensitive ground current measurement.

Can this module be used in any UR chassis?

This is a horizontal unit designed for standard UR chassis configurations. Please verify your specific relay model's hardware compatibility before installation.
