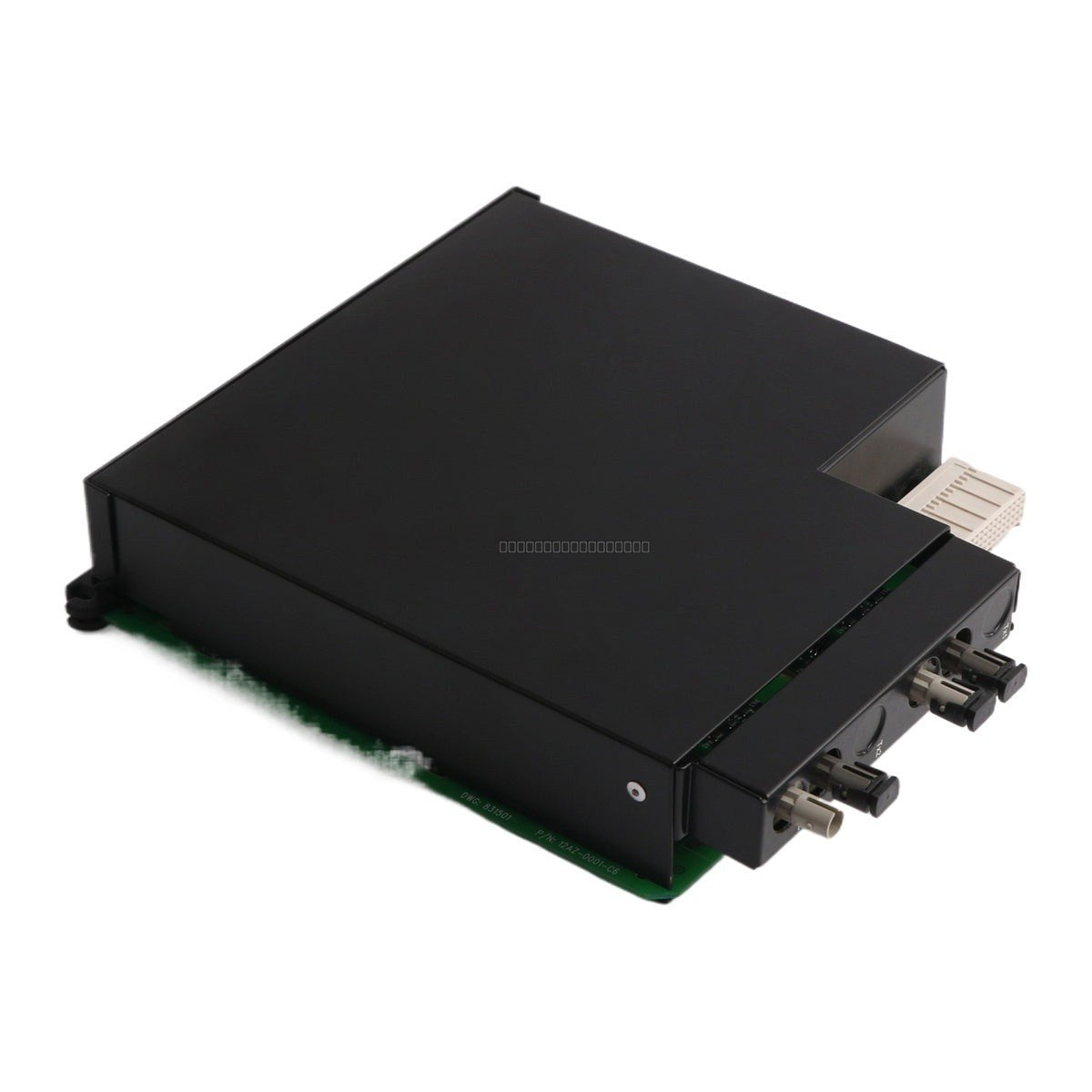

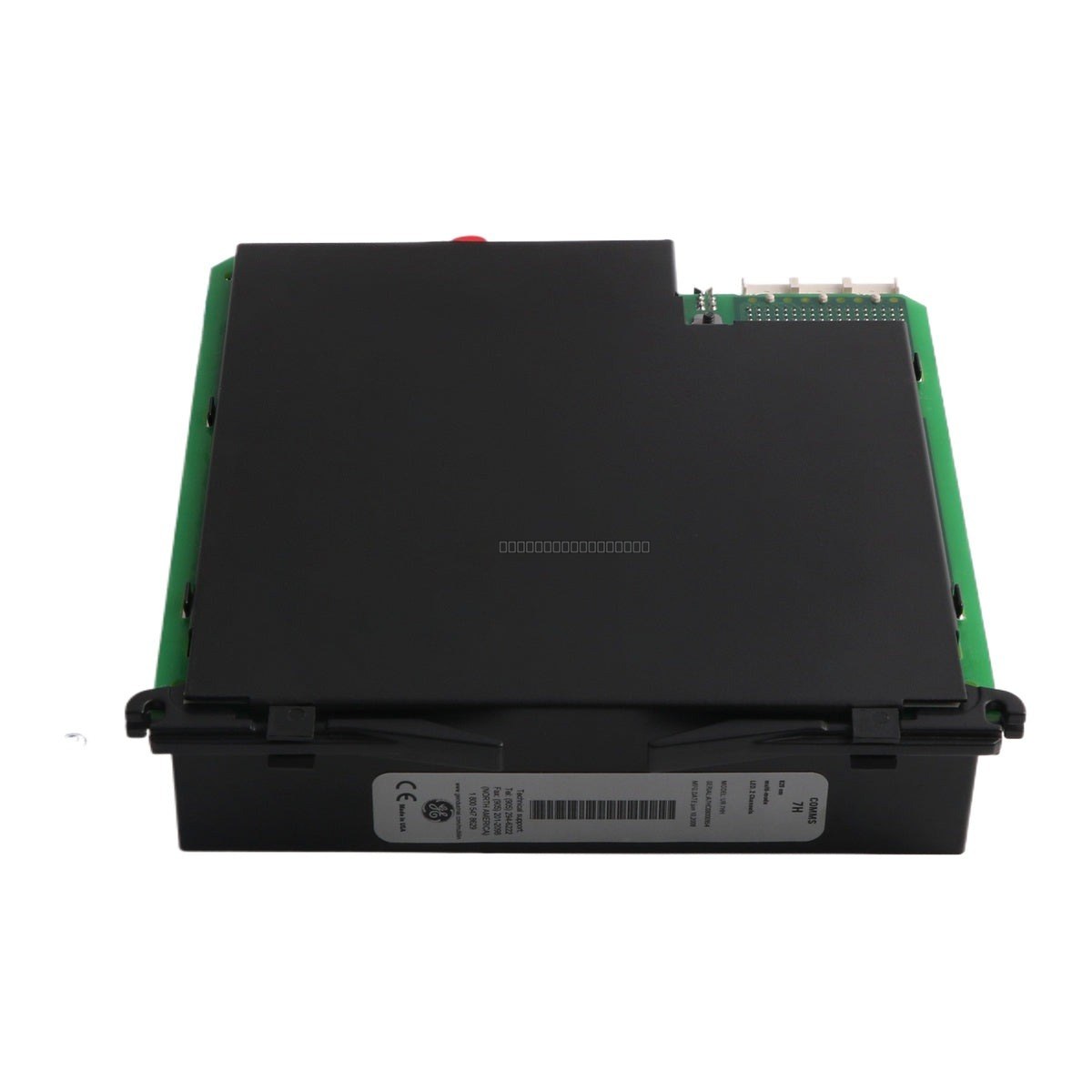

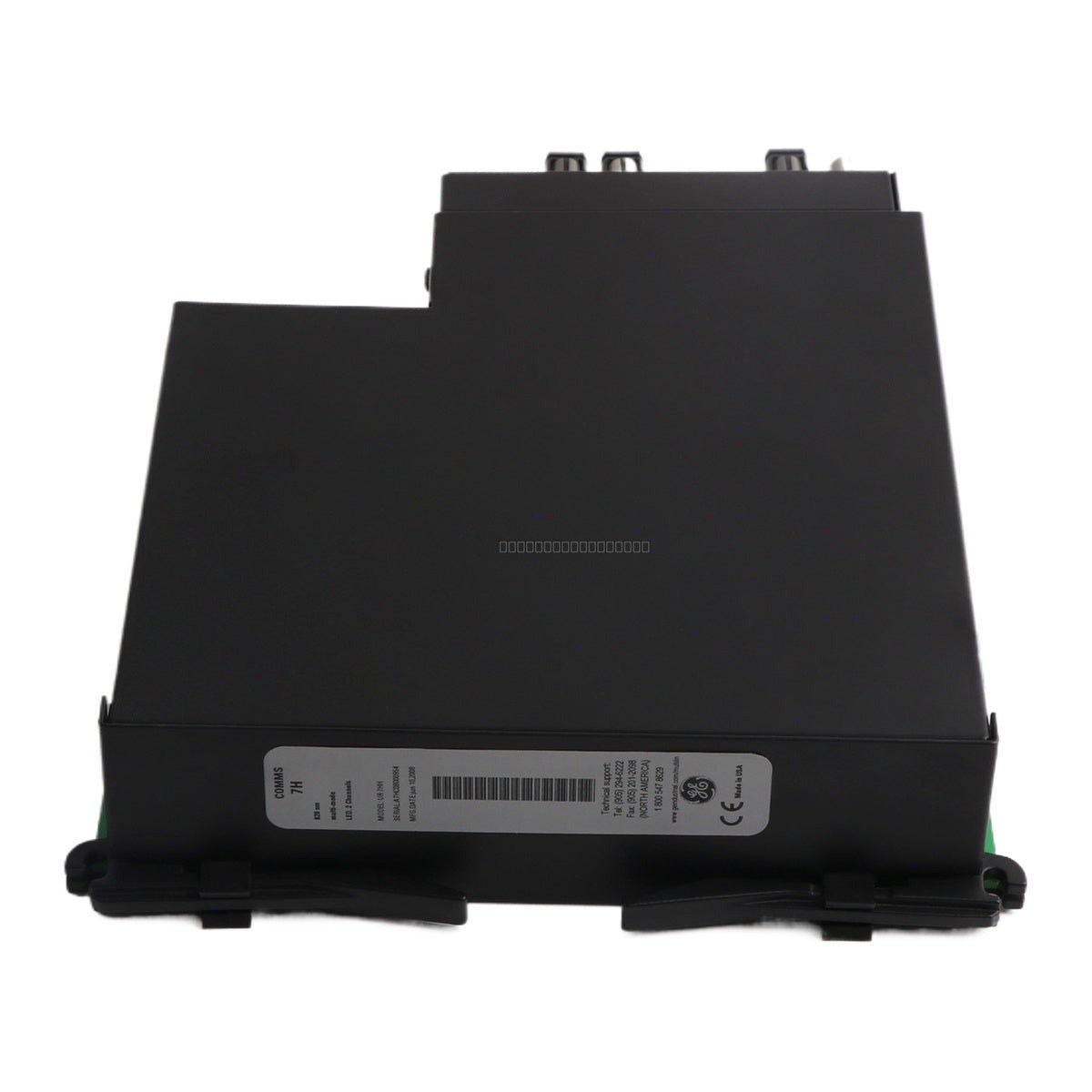

General Electric Multilin UR7HH Inter-Relay Communications Module

General Electric Multilin UR7HH Inter-Relay Communications Module

The General Electric UR7HH is a high-performance inter-relay communications module designed for the Universal Relay (UR) series. This horizontal unit facilitates robust data exchange between protection relays, utilizing multi-mode fiber...

27 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 1

SKU: UR7HH
Proveedora: General Electric
tipo: Communications Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The General Electric UR7HH is a high-performance inter-relay communications module designed for the Universal Relay (UR) series. This horizontal unit facilitates robust data exchange between protection relays, utilizing multi-mode fiber optic technology to ensure reliable communication in demanding industrial environments.

Features

  • Two independent, full-duplex communication channels.
  • 820 nm multi-mode fiber optic interface for long-distance, noise-immune connectivity.
  • Standard ST-type fiber optic connectors for secure physical termination.
  • Optical galvanic isolation rated at 2 kV to protect internal circuitry from ground loops and electrical surges.
  • Wide operating temperature range suitable for harsh substation environments.

Technical Specifications

Product Model UR7HH
Product Family Universal Relay (UR) Series
Communication Channels 2 Independent Full-Duplex
Fiber Type Multi-mode (62.5/125 µm)
Wavelength 820 nm
Connector Type ST Standard
Data Rate 64 kbps to 512 kbps
Isolation 2 kV Optical Galvanic
Back-plane Supply +5 V DC
Operating Temperature -40 degC to +85 degC
Storage Temperature -55 degC to +95 degC
Humidity 5% to 95% RH (non-condensing)

Installation Guidelines

  • Ensure the UR relay is powered down before inserting or removing the UR7HH module from the back-plane.
  • Handle the module by the edges to avoid electrostatic discharge (ESD) damage to sensitive internal components.
  • Ensure fiber optic cables are routed with appropriate bend radii to prevent signal attenuation or fiber breakage.
  • Verify that ST connectors are clean and properly seated before locking them into the module ports.
  • The module is designed for horizontal mounting within the UR chassis; ensure the mounting screws are tightened to maintain proper grounding and structural integrity.

FAQ

What type of fiber optic cable is compatible with the UR7HH?

The module is designed for 62.5/125 µm multi-mode fiber optic cables using standard ST connectors.

Does this module require external power?

No, the UR7HH draws its required +5 V DC power directly from the Universal Relay back-plane.

What is the primary application for this module?

This module is primarily used for inter-relay communication, allowing protection relays to share data for schemes such as differential protection or interlocking in power distribution systems.
