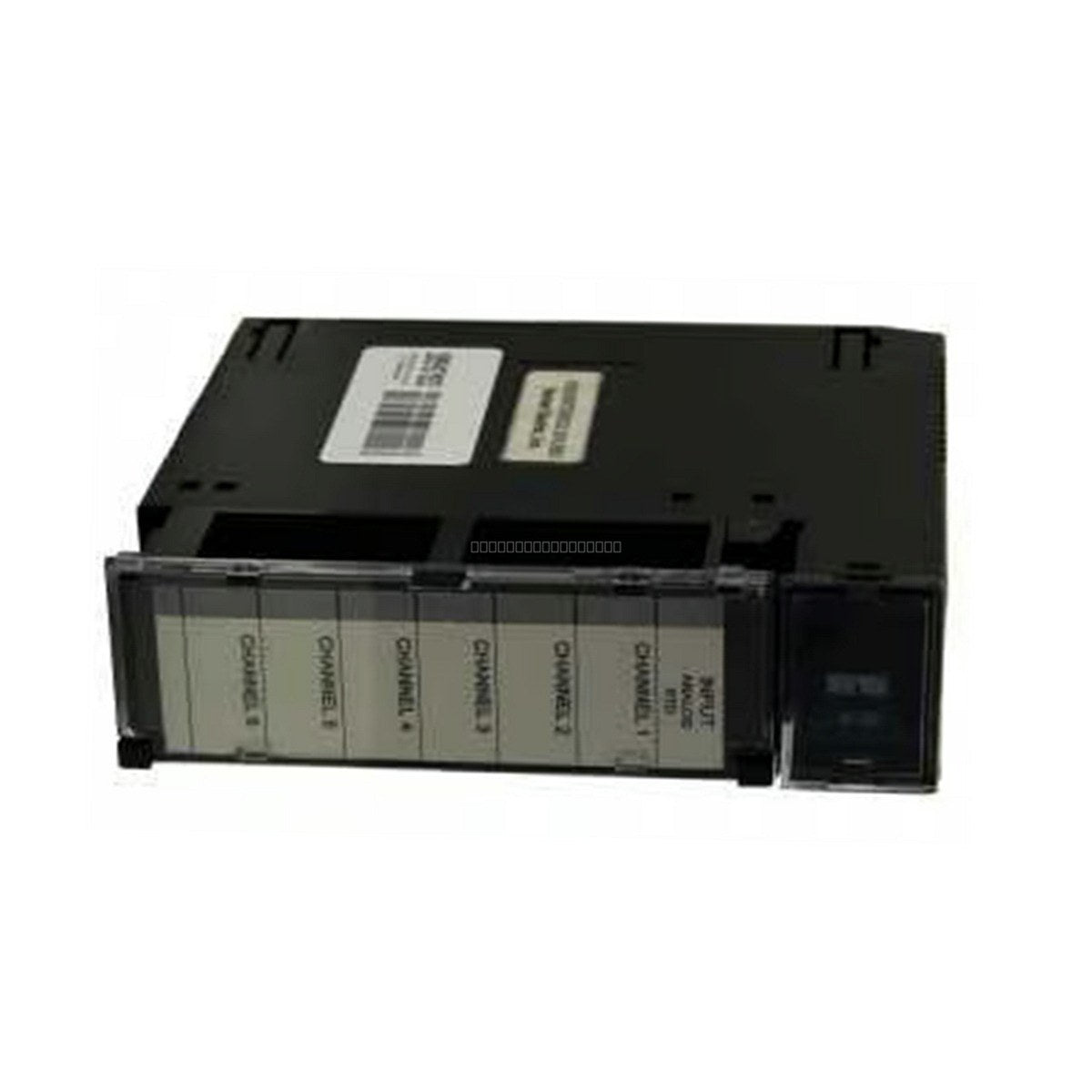

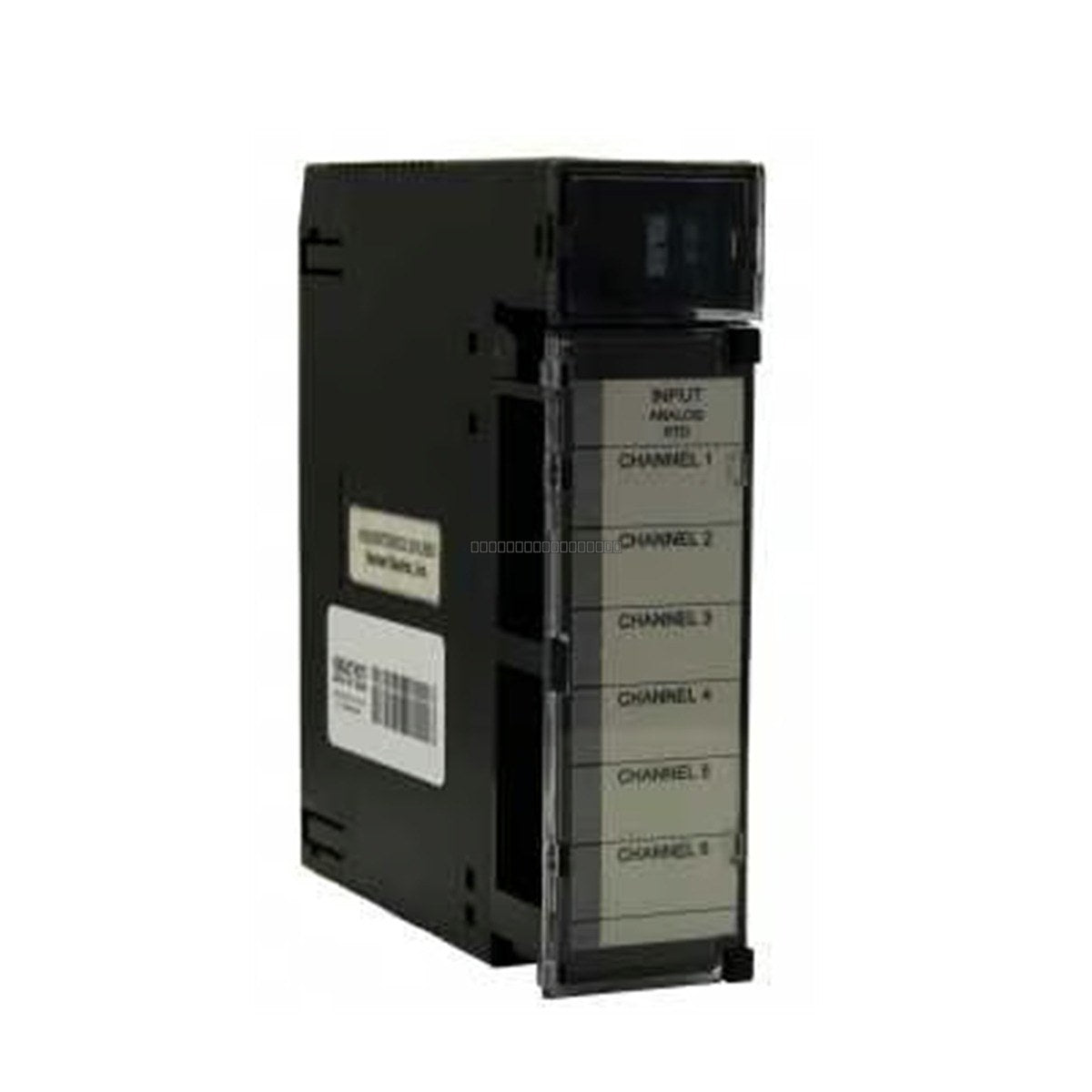

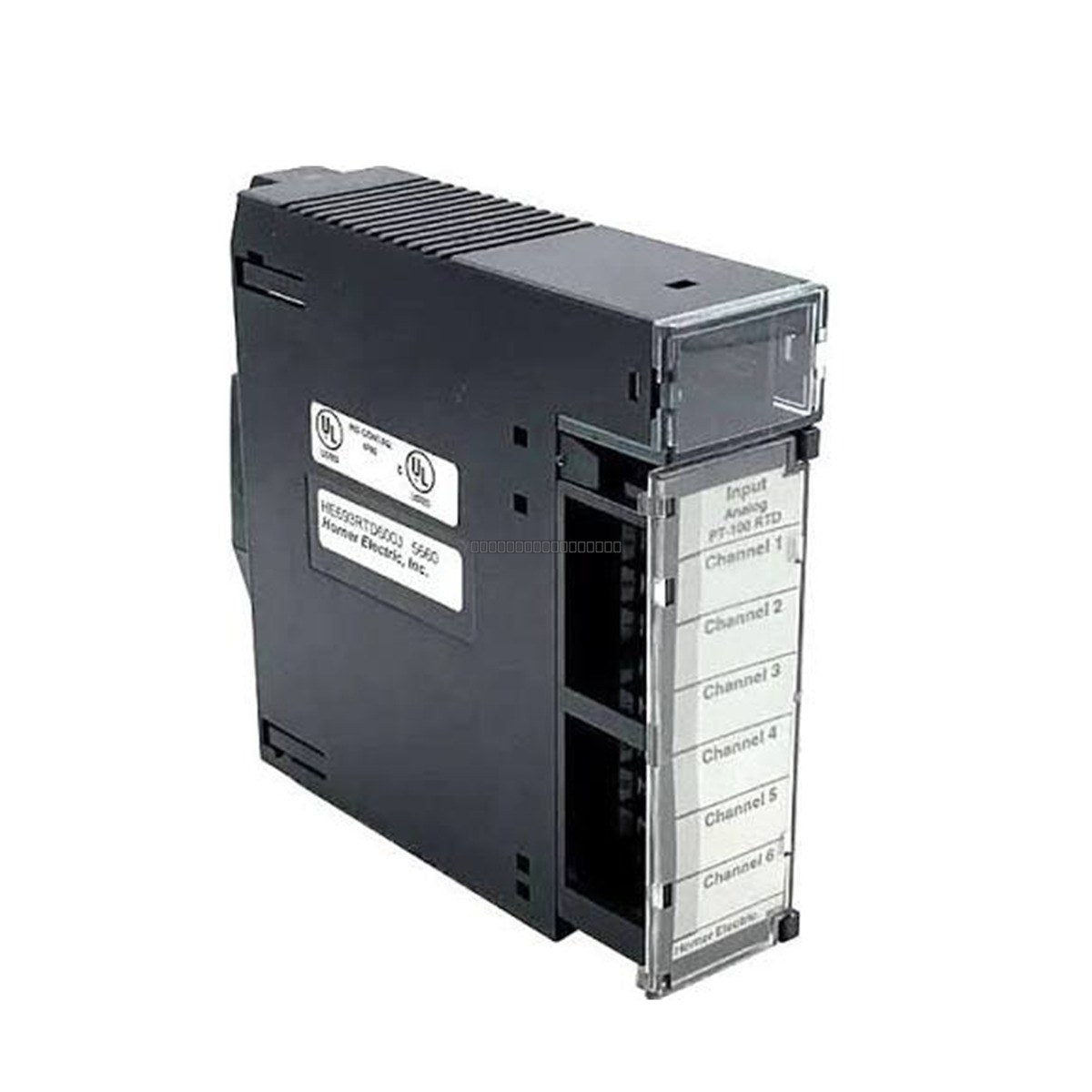

General Electric HE693RTD600 90-30 Series 6-Channel RTD Input Module

General Electric HE693RTD600 90-30 Series 6-Channel RTD Input Module

Description

The HE693RTD600 is a high-precision 6-channel Resistance Temperature Device (RTD) input module designed for the GE Fanuc Series 90-30 PLC platform. This module enables direct connection of various RTD sensors,...

26 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 7

SKU: HE693RTD600
Proveedora: General Electric
tipo: RTD Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The HE693RTD600 is a high-precision 6-channel Resistance Temperature Device (RTD) input module designed for the GE Fanuc Series 90-30 PLC platform. This module enables direct connection of various RTD sensors, providing reliable temperature data acquisition without the need for external signal conditioning. It features 16-bit A/D conversion and robust fault protection, making it suitable for demanding industrial temperature monitoring applications.

Features

  • 6-channel RTD input support for flexible sensor integration.
  • 16-bit integrating A/D conversion for high-resolution data.
  • Fault protection via Zener diode clamp for enhanced reliability.
  • High input impedance (>1000 Meg Ohm) ensuring superior signal integrity.
  • Integrated LED indicators for real-time status monitoring and fault identification.
  • Built-in diagnostics for internal health checks and signal irregularity detection.
  • Supports a wide range of RTD types including PT-100, Ni-120, Cu-10, and linear resistors.

Technical Specifications

Model HE693RTD600
Channels 6
Resolution 0.5 degC or 0.5 degF
Accuracy +/- 0.5 degC typical (+/- 1.0 degC for Cu-10 and TD5R)
Update Time 50 channels per second
Power Consumption 75 mA at 5 VDC
Input Impedance >1000 Meg Ohm
Operating Temperature 0 to 60 degC (32 to 140 degF)

Installation Guidelines

  • Ensure the PLC rack is powered down before inserting or removing the module to prevent electrical damage.
  • Install the module in an available slot within the Series 90-30 baseplate.
  • Use shielded twisted-pair cabling for RTD connections to minimize EMI/RFI interference.
  • Ensure proper grounding of cable shields at the module terminal block or designated ground point.
  • Verify that the module is configured correctly in the PLC software, specifically setting the %AI size to 6.
  • Maintain adequate ventilation around the PLC rack to ensure the ambient temperature remains within the 0 to 60 degC operating range.

FAQ

What is the HE693RTD600?

It is a 6-channel RTD input module designed for the GE Fanuc Series 90-30 PLC, allowing direct connection of RTD sensors for temperature monitoring.

What types of sensors does HE693RTD600 support?

The module supports various sensors including PT-90, PT-100 (multiple alpha values), Ni-120, Cu-10, Cu-50, Cu-53, Cu-100, Pt-1000, TD5R, and linear resistors.

What are the power requirements?

The module consumes 75 mA at 5 VDC from the PLC backplane.

How is the module configured?

Configuration is performed via the PLC software, requiring the setting of five parameters, including the %AI size (set to 6) and specific byte configurations as outlined in the technical manual.
