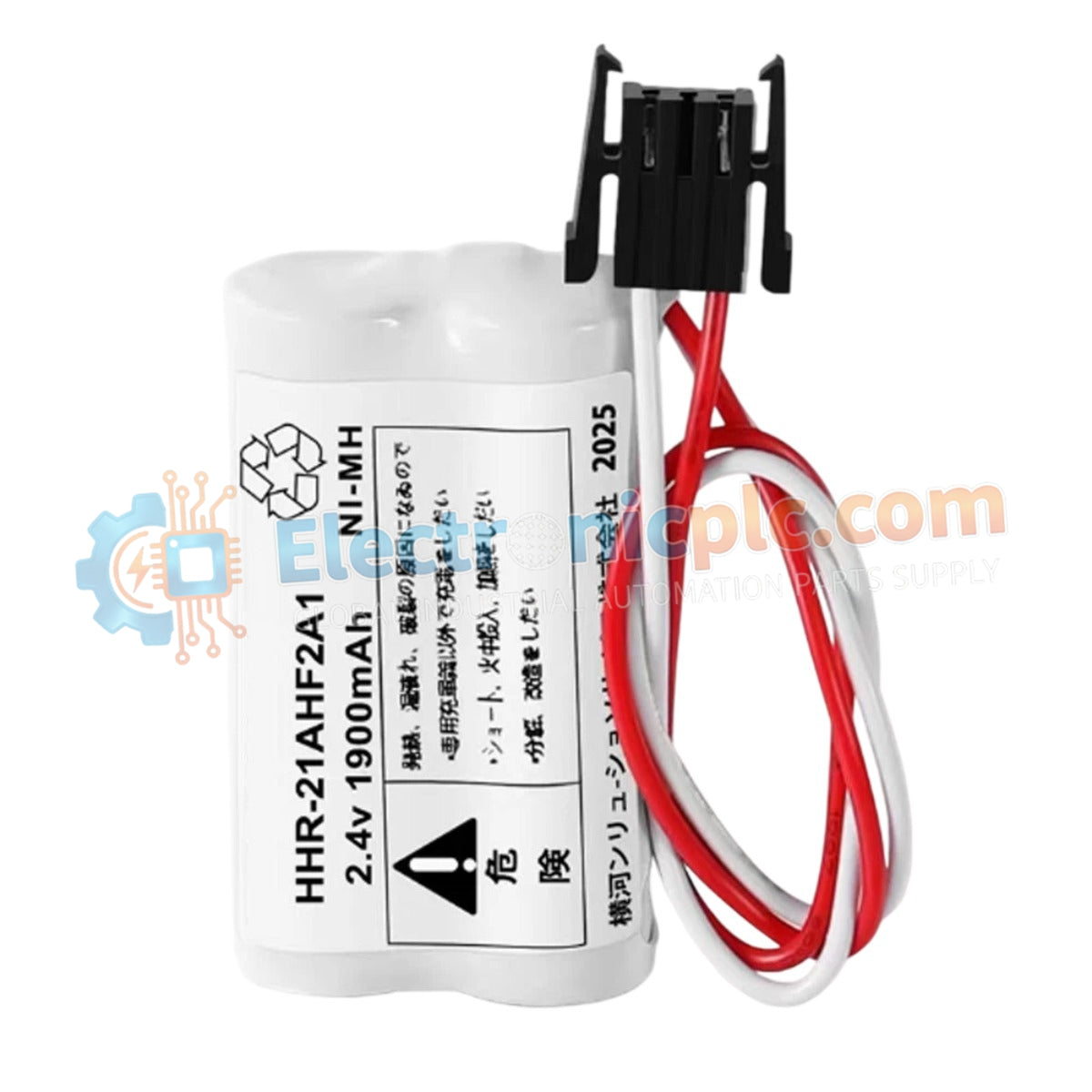

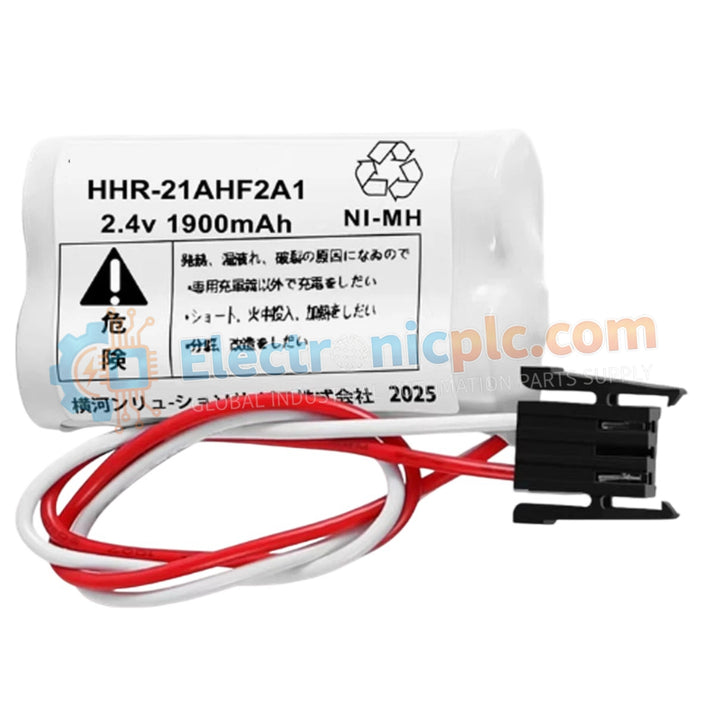

La batería DCS Yokogawa HHR-21AHF2A1 (HHR-21AHF2A1) funciona como un componente de hardware dedicado para la copia de seguridad de memoria volátil dentro de los módulos del controlador del Sistema de Control Distribuido (DCS).

Especificaciones de hardware

Características del hidruro metálico de níquel (Ni-MH)

El HHR-21AHF2A1 utiliza química de Ni-MH para mantener la retención de datos durante escenarios de pérdida de energía primaria. La salida nominal de 2,4 VCC está optimizada para un rendimiento de baja autodescarga para garantizar la disponibilidad a largo plazo de la lógica de control y los parámetros de configuración en modos de espera. La batería admite la integración con circuitos de carga del controlador, proporcionando un consumo de corriente y una regulación de voltaje constantes para evitar la corrupción de la memoria o errores de inicialización del módulo durante el ciclo de encendido.

Preguntas frecuentes

P: ¿Es esta batería susceptible al efecto memoria durante los ciclos operativos estándar?

R: Las baterías de Ni-MH generalmente exhiben un efecto memoria mínimo en comparación con las variantes de Ni-Cd más antiguas; sin embargo, se requiere mantener un entorno de carga estable dentro del módulo del controlador para garantizar que la capacidad especificada de 1100 mAh sea accesible durante toda la vida útil.

P: ¿Cuál es la función principal de esta batería en un controlador?

R: Proporciona la energía necesaria para mantener el contenido volátil de la RAM, como los valores de proceso actuales y las configuraciones temporales de puntos de ajuste, cuando el sistema está desconectado del bus de energía principal.

Pautas de instalación en campo

• Inspeccione los contactos del terminal de la batería en busca de oxidación antes de la inserción; asegúrese de que la polaridad coincida exactamente con la disposición de los pines del conector del controlador para evitar daños en la placa de circuito.
• Instale la batería en un entorno de gabinete con control de clima para mantenerse dentro del rango de funcionamiento de -20 °C a 55 °C.
• Manipule la unidad por los bordes para evitar aplicar presión mecánica a las celdas, lo que podría provocar fugas internas de electrolitos.
• Reemplace la unidad de acuerdo con el programa de mantenimiento especificado en el manual del controlador, ya que la retención de voltaje efectiva disminuye con los años de funcionamiento.
