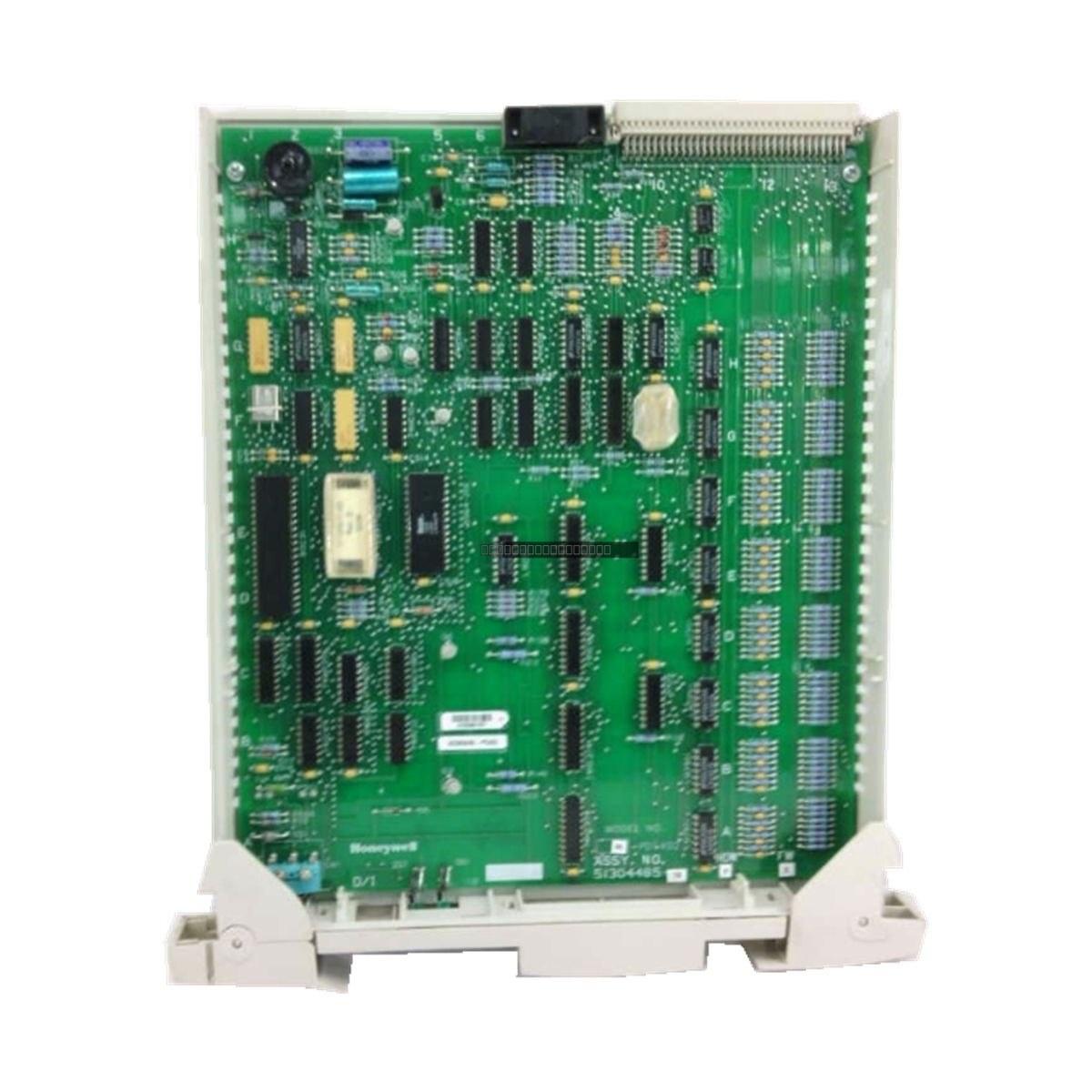

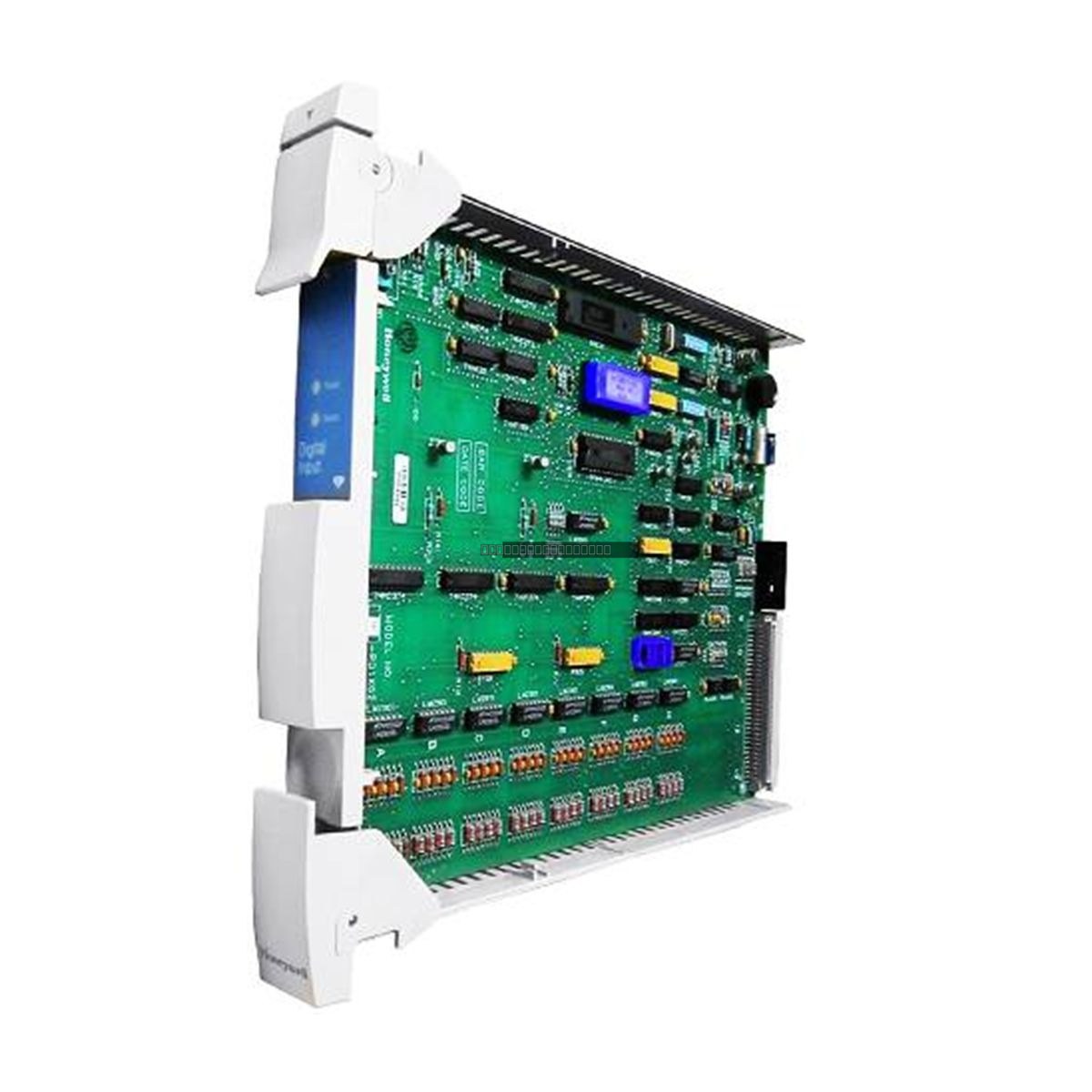

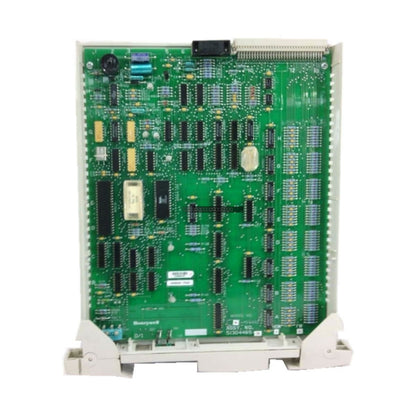

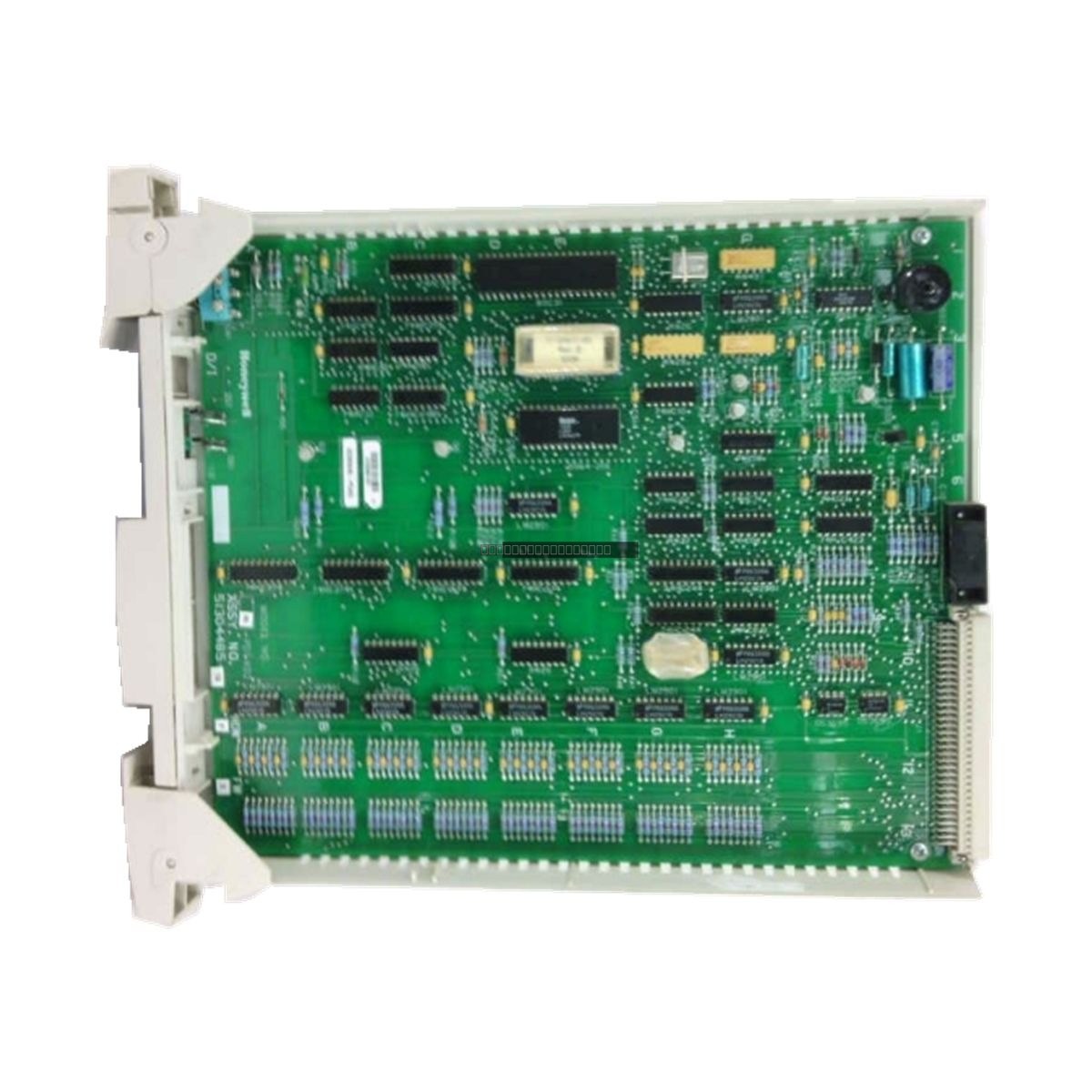

Honeywell 51304485-150 MC-PDIX02 Digital Input Module

Honeywell 51304485-150 MC-PDIX02 Digital Input Module

Description

The Honeywell MC-PDIX02 (51304485-150) is a high-density Digital Input Processor module designed for integration within the Fault Tolerant Ethernet (FTE) and FSC (Fail Safe Controller) systems. This module provides 32...

18 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 10

SKU: 51304485-150 MC-PDIX02
Proveedora: Honeywell
tipo: Digital Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Honeywell MC-PDIX02 (51304485-150) is a high-density Digital Input Processor module designed for integration within the Fault Tolerant Ethernet (FTE) and FSC (Fail Safe Controller) systems. This module provides 32 digital input channels, enabling reliable monitoring of field-side signals in critical industrial control environments. This specific unit features conformally coated circuitry to enhance durability and performance in harsh or corrosive operating conditions.

Features

  • 32-channel digital input capacity for high-density signal processing.
  • Conformally coated PCB assembly for improved environmental protection.
  • Supports 24 VDC input signal levels.
  • Galvanic isolation rated at 1500 VAC RMS or 1500 VDC to protect controller hardware from field-side transients.
  • Designed for robust operation within Honeywell FSC safety systems.

Technical Specifications

Manufacturer Honeywell
Model / Part Number MC-PDIX02 / 51304485-150
Input Channels 32
Input Voltage Range 20 - 30 VDC
Pick-Up Voltage (ON) 20 VDC minimum
Drop-Out Voltage (OFF) 10 VDC maximum
Sense Current (ON) 4.5 mA minimum
Sense Current (OFF) 2.8 mA maximum
Isolation 1500 VAC RMS / 1500 VDC
Frequency Response DC to 15 Hz

Installation Guidelines

  • Ensure all power to the chassis is disconnected before inserting or removing the module to prevent damage to the backplane connectors.
  • Verify that the module is fully seated in the designated slot and that the locking mechanisms are engaged.
  • Use appropriate grounding practices to minimize EMI/RFI interference in the control cabinet.
  • Maintain proper ventilation within the enclosure; ensure that air intake and exhaust paths are not obstructed by cable bundles.
  • Handle with care to avoid electrostatic discharge (ESD) during installation or maintenance.

FAQ

What is the primary function of the MC-PDIX02 module?

The MC-PDIX02 is a digital input processor module used in Honeywell safety control systems to monitor up to 32 discrete digital signals from field devices, converting them into a format understood by the controller.

Does this module require specific environmental considerations?

Yes, this unit features conformal coating, which provides a protective layer against humidity, dust, and chemical contaminants, making it suitable for demanding industrial environments.

Is this module compatible with standard 24 VDC field signals?

The module is designed for a 20-30 VDC operating range, making it compatible with standard 24 VDC industrial digital sensors and switches.
