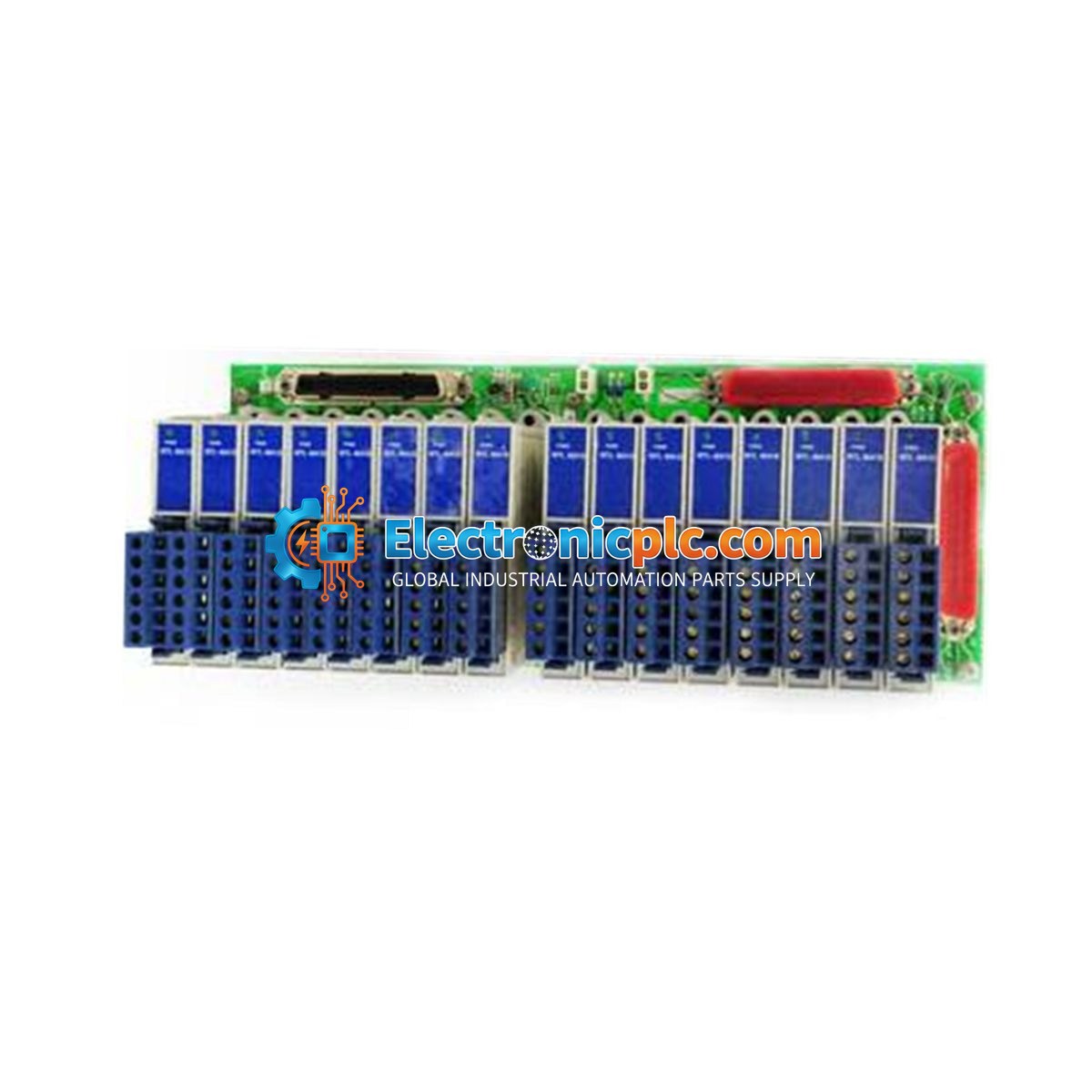

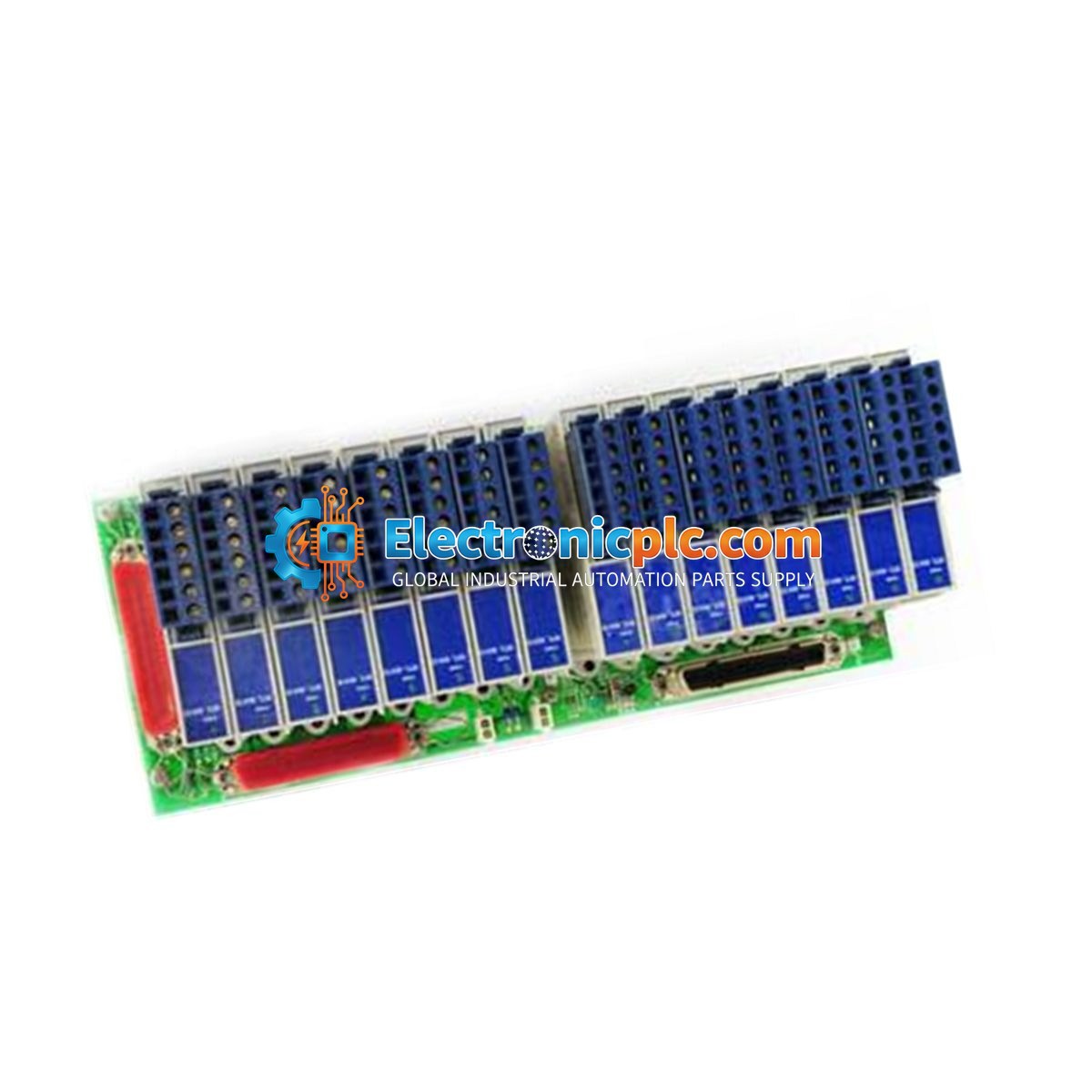

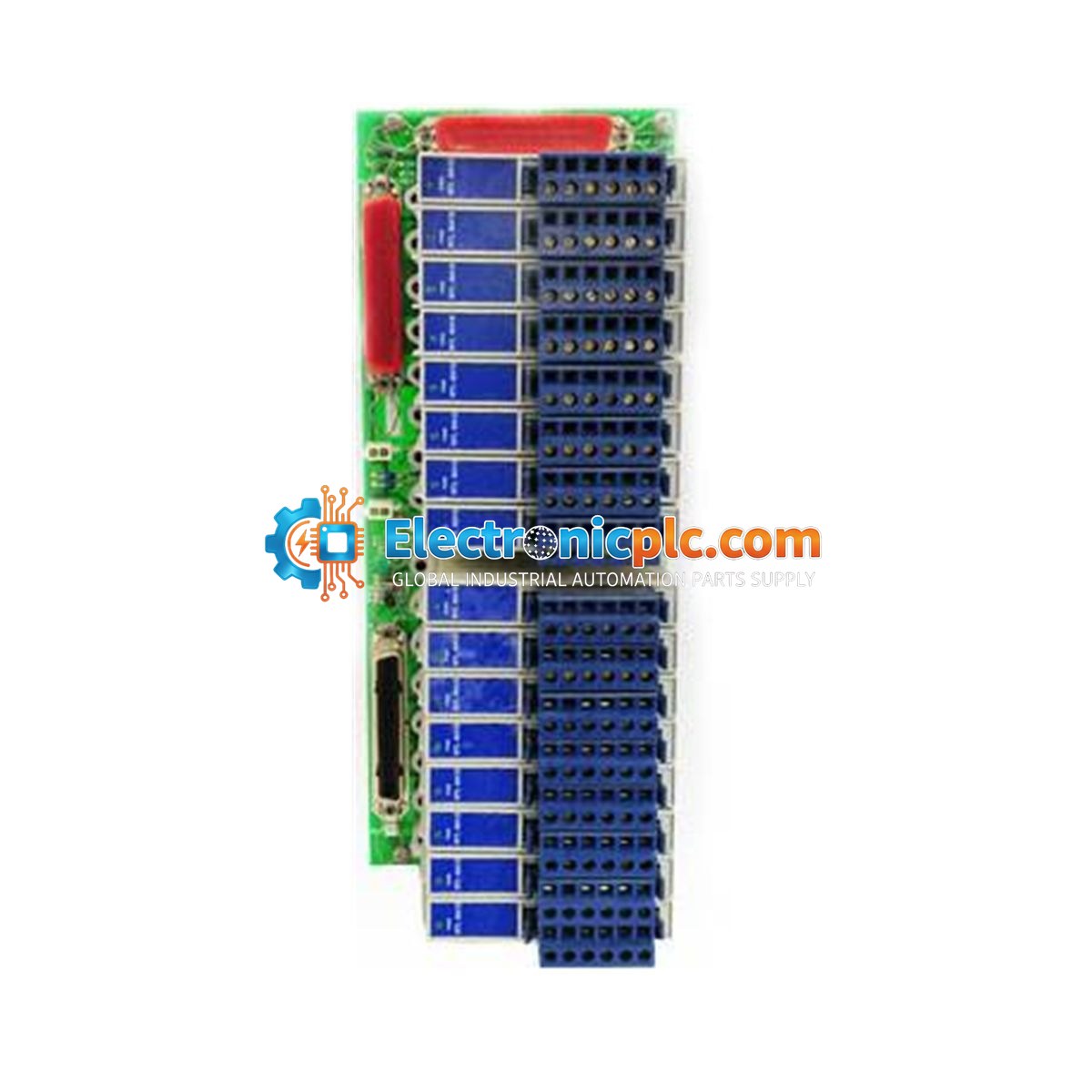

Honeywell MC-GAIH13 51304718-175 HLAI/STI Galvanic Isolator Module

Honeywell MC-GAIH13 51304718-175 HLAI/STI Galvanic Isolator Module

Description

The Honeywell MC-GAIH13 (51304718-175) is a high-performance HLAI/STI (High Level Analog Input / Smart Transmitter Interface) Galvanic Isolator Module designed for use in Honeywell Distributed Control Systems (DCS). This module...

27 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 10

SKU: MC-GAIH13
Proveedora: Honeywell
tipo: Galvanic Isolator Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Honeywell MC-GAIH13 (51304718-175) is a high-performance HLAI/STI (High Level Analog Input / Smart Transmitter Interface) Galvanic Isolator Module designed for use in Honeywell Distributed Control Systems (DCS). This module provides essential signal conditioning and galvanic isolation for 16 analog input channels, ensuring signal integrity and protection against ground loops and electrical interference in industrial process control environments.

Features

  • 16-channel analog input capacity for high-density signal processing.
  • Galvanic isolation rated at 1500V AC to protect sensitive control equipment.
  • Supports 4-20 mA signal types for standard industrial instrumentation.
  • Designed for redundant system configurations to enhance reliability.
  • Conformally coated for protection against harsh environmental conditions.
  • Compression terminals for secure and reliable field wiring.

Technical Specifications

Model Number MC-GAIH13 (51304718-175)
Input/Output Signal 4-20 mA
Channel Count 16
Galvanic Isolation 1500V AC
Channel-to-Channel Isolation 300V AC
Operating Temperature -40 degC to +85 degC
Humidity 0-95% non-condensing
Terminal Type Compression

Installation Guidelines

  • Ensure the control system power is disconnected before installing or removing the module from the chassis.
  • Handle the module using ESD-safe practices to prevent damage to internal circuitry.
  • Ensure the module is fully seated in the designated rack slot and secured according to system documentation.
  • Use shielded twisted-pair cabling for all analog input signals to minimize EMI/RFI interference.
  • Verify that all field wiring is properly terminated in the compression terminals to prevent intermittent signal loss.
  • Maintain adequate ventilation in the cabinet to ensure the module operates within its specified temperature range.

FAQ

What is the primary function of the MC-GAIH13 module?

The MC-GAIH13 acts as a galvanic isolator for analog input signals, specifically designed to interface with high-level analog inputs and smart transmitters in a Honeywell DCS environment, providing electrical isolation between field devices and the control system.

Is this module suitable for redundant applications?

Yes, the MC-GAIH13 is designed to support redundant configurations, allowing for high-availability control strategies in critical process applications.
