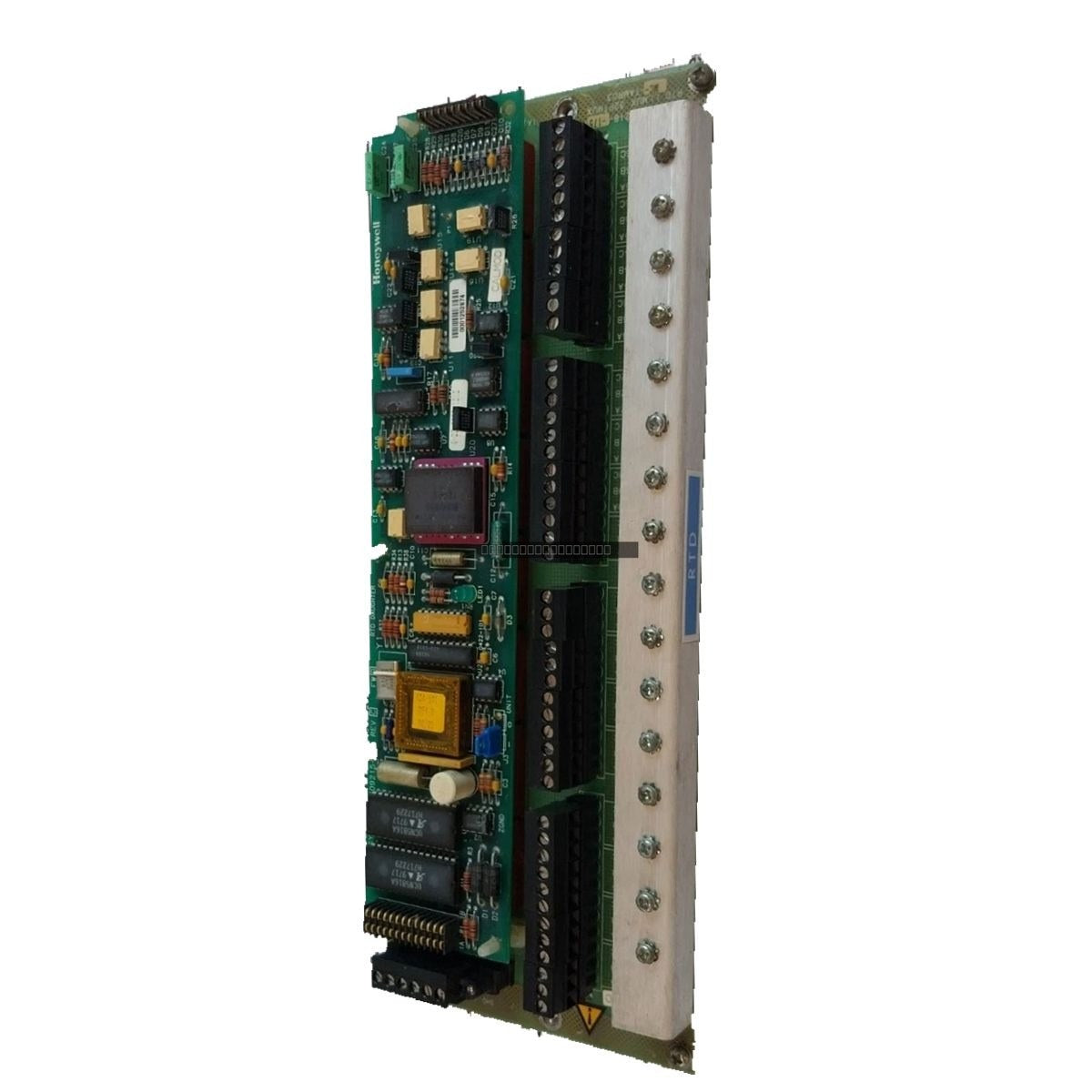

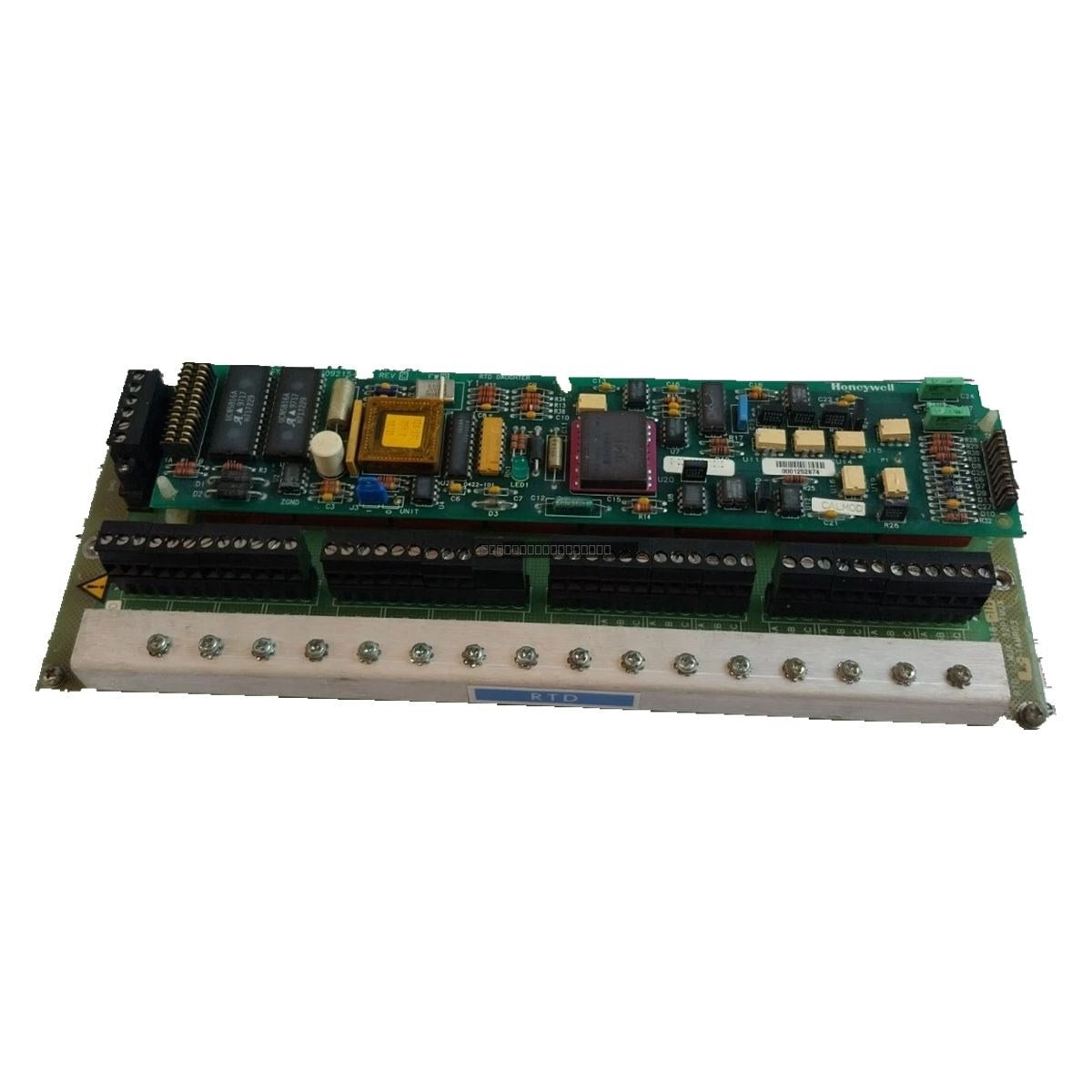

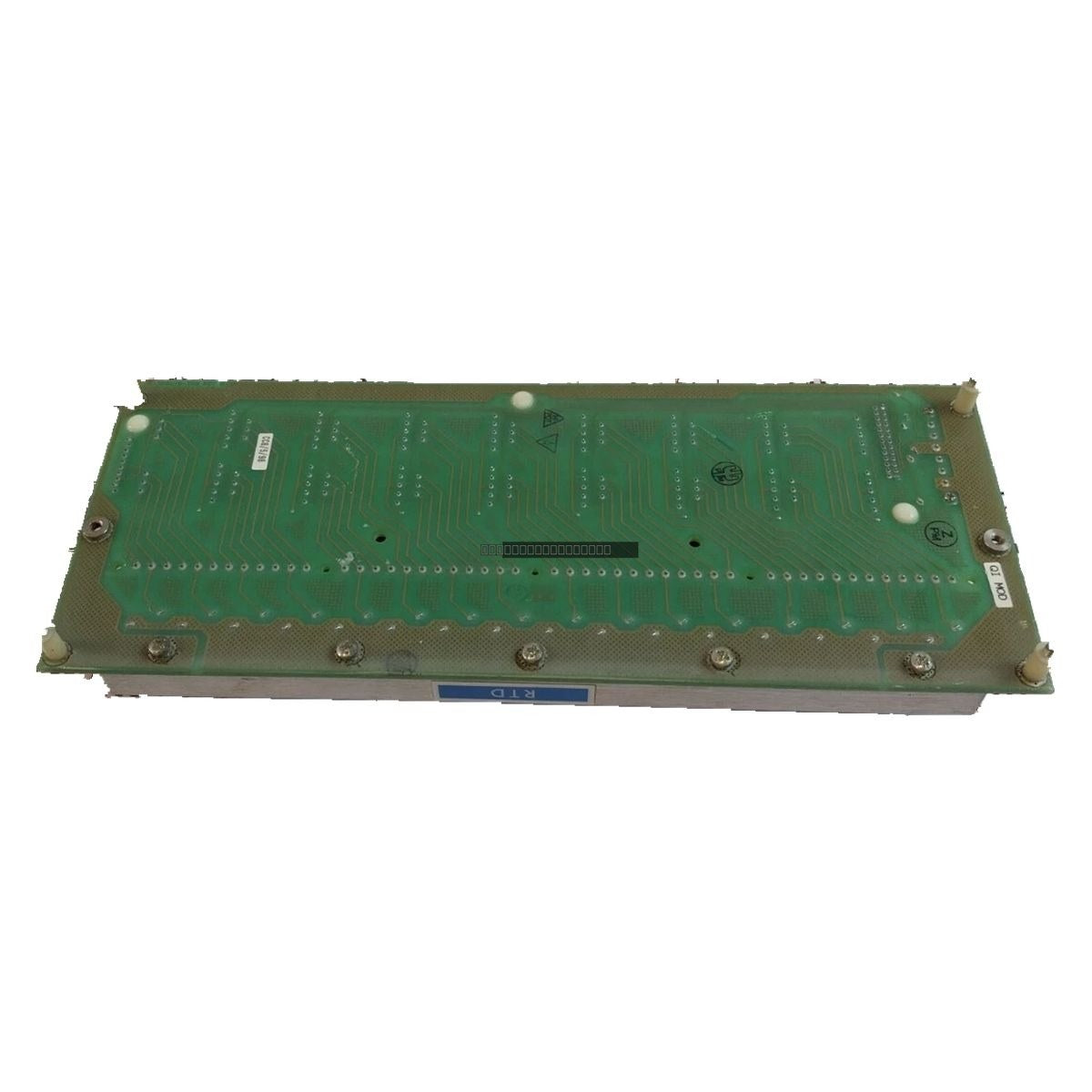

Honeywell MC-TAMR03 51309218-175 Low Level Analog Mux Module

Honeywell MC-TAMR03 51309218-175 Low Level Analog Mux Module

Description

The Honeywell MC-TAMR03 (51309218-175) is a high-performance Low Level Analog Multiplexer (MUX) module designed for precision signal processing within industrial control environments. This module is engineered to interface directly with...

22 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 7

SKU: MC-TAMR03
Proveedora: Honeywell
tipo: Analog Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Honeywell MC-TAMR03 (51309218-175) is a high-performance Low Level Analog Multiplexer (MUX) module designed for precision signal processing within industrial control environments. This module is engineered to interface directly with various low-level field sensors, providing 32 galvanically isolated channels to ensure signal integrity and protection against common-mode noise in demanding process applications.

Features

  • Supports a wide range of input types including thermocouples, RTDs, and linear millivolt signals.
  • Provides 32 galvanically isolated input channels for enhanced system safety and noise immunity.
  • High-resolution 14-bit analog-to-digital conversion for accurate process monitoring.
  • Configurable line frequency synchronization for either 50 Hz or 60 Hz operations to minimize interference.
  • Robust input protection with a maximum normal mode continuous input range of -1 V to 10 V.

Technical Specifications

Model MC-TAMR03 / 51309218-175
Input Channels 32 (Galvanically Isolated)
A/D Resolution 14 bits
Input Scan Rate 32 samples per second
Line Frequency Sync 50 Hz or 60 Hz (Configurable)
Accuracy (Software) ±0.1°C typical, ±0.5°C maximum (at 23.5°C ±2°C)
Isolation Rating 250 Vac Peak or ±250 Vdc

Installation Guidelines

  • Ensure the control system is powered down before inserting or removing the module from the rack to prevent electrical damage.
  • Maintain proper grounding practices for all field wiring to ensure the effectiveness of the galvanic isolation.
  • Route signal cables away from high-voltage power lines and high-EMI sources to maintain measurement precision.
  • Use shielded twisted-pair cabling for thermocouple and RTD inputs to minimize induced noise.
  • Verify that the module is firmly seated in the assigned slot to ensure reliable backplane communication.

FAQ

What types of sensors can be connected to the MC-TAMR03?

The module is compatible with various thermocouples (types J, K, E, T, B, S, R, RP), RTDs (100 ohm, 120 ohm, and 10 ohm), and linear millivolt sensors.

How is the input signal processed?

The module utilizes a 14-bit converter and provides a scan rate of 32 samples per second, ensuring that each of the 32 channels is sampled once per second.
