General Electric IC693ACC307 Series 90-30 I/O Bus Terminator Plug

General Electric IC693ACC307 Series 90-30 I/O Bus Terminator Plug

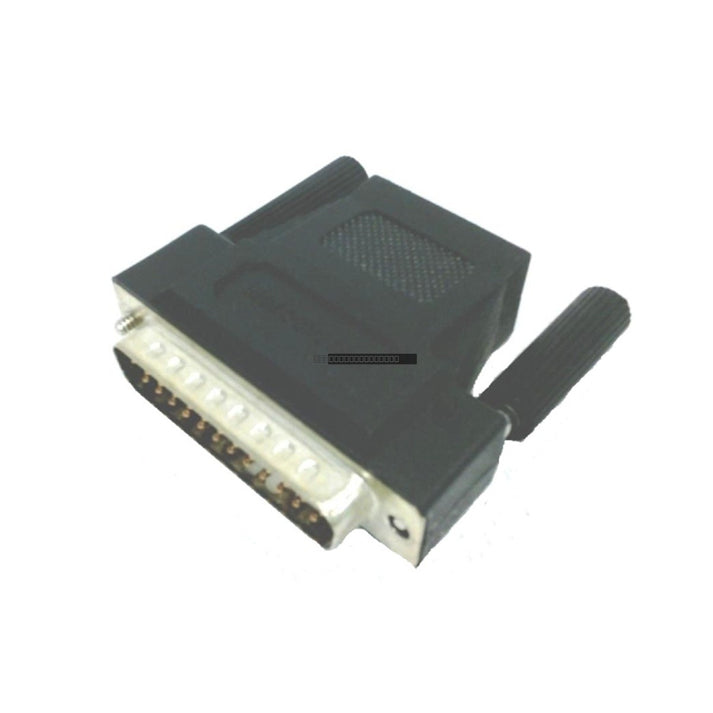

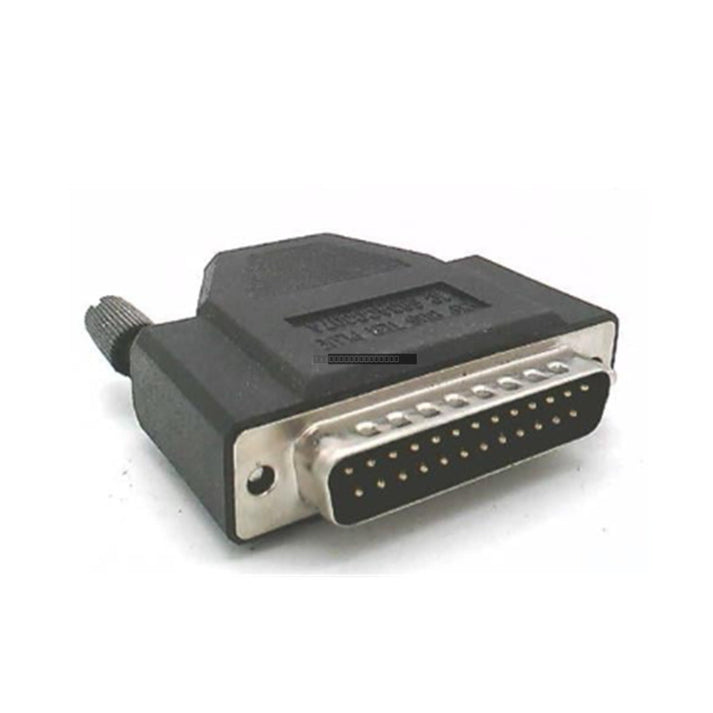

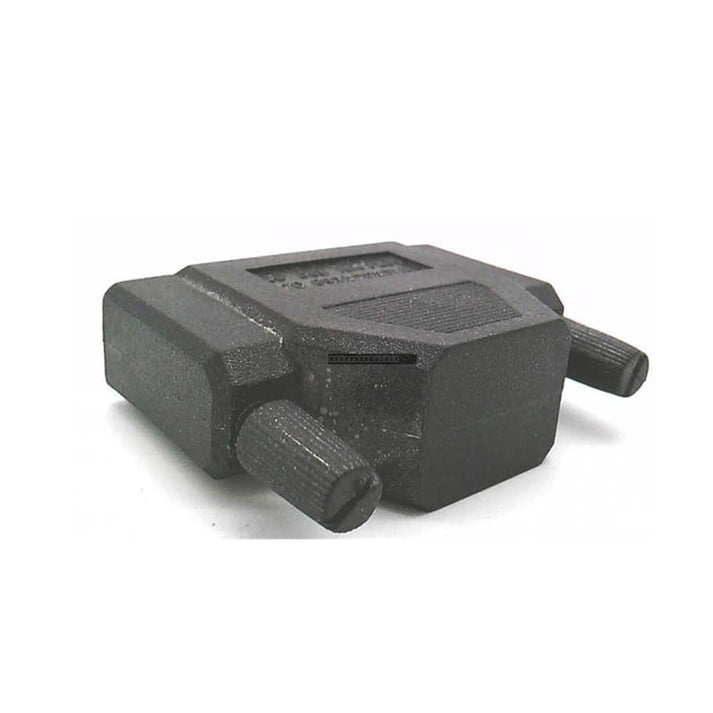

The General Electric IC693ACC307 is a 25-pin I/O bus terminator plug specifically engineered for the Series 90-30 Programmable Logic Controller (PLC) platform. This essential component is utilized to terminate the...

26 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 3

SKU: IC693ACC307
Proveedora: General Electric
tipo: PLC I/O Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The General Electric IC693ACC307 is a 25-pin I/O bus terminator plug specifically engineered for the Series 90-30 Programmable Logic Controller (PLC) platform. This essential component is utilized to terminate the I/O expansion bus, ensuring signal integrity and preventing data corruption caused by signal reflections at the end of the communication chain.

Features

  • Designed for GE Series 90-30 PLC systems
  • 25-pin D-shell connector configuration
  • Integrated resistor pack for proper bus termination
  • Ensures stable communication between CPU and expansion baseplates
  • Supports system configurations up to 15 meters (50 feet) in total cable length

Applications

  • Automated sorting and conveyor control systems
  • Large-scale industrial material handling
  • Food and beverage processing lines
  • Robotic assembly and motion control backplane stability

Technical Specifications

Model IC693ACC307
Connector Type 25-pin
Compatibility GE Series 90-30 PLC
Max Bus Length 15 meters (50 feet)
Operating Temperature 0 to 55 degC
Storage Temperature -40 to 85 degC
Weight 0.04 kg

Installation Guidelines

  • The terminator plug must be installed exclusively on the final baseplate in an I/O expansion chain.
  • Locate the "I/O BUS OUT" port on the right side of the last expansion baseplate.
  • Insert the IC693ACC307 firmly into the 25-pin connector.
  • Secure the connection by tightening the mounting screws on the D-shell connector to prevent vibration-induced signal loss.
  • Always power down the PLC system before connecting or disconnecting I/O bus components to prevent electrical damage.
  • Failure to install the terminator may result in "Loss of I/O Module" errors or failure of the CPU to recognize remote racks.

FAQ

What is the primary function of the IC693ACC307?

The IC693ACC307 acts as a bus terminator containing a resistor pack. It prevents signal reflections on the I/O expansion bus, which is critical for maintaining reliable communication between the main CPU and remote expansion racks.

Where should this plug be installed?

It must be installed on the "I/O BUS OUT" port of the very last baseplate in your expansion configuration.

Is this component compatible with all Series 90-30 racks?

Yes, it is designed for use with Series 90-30 CPU and expansion baseplates that utilize the 25-pin I/O bus architecture.
