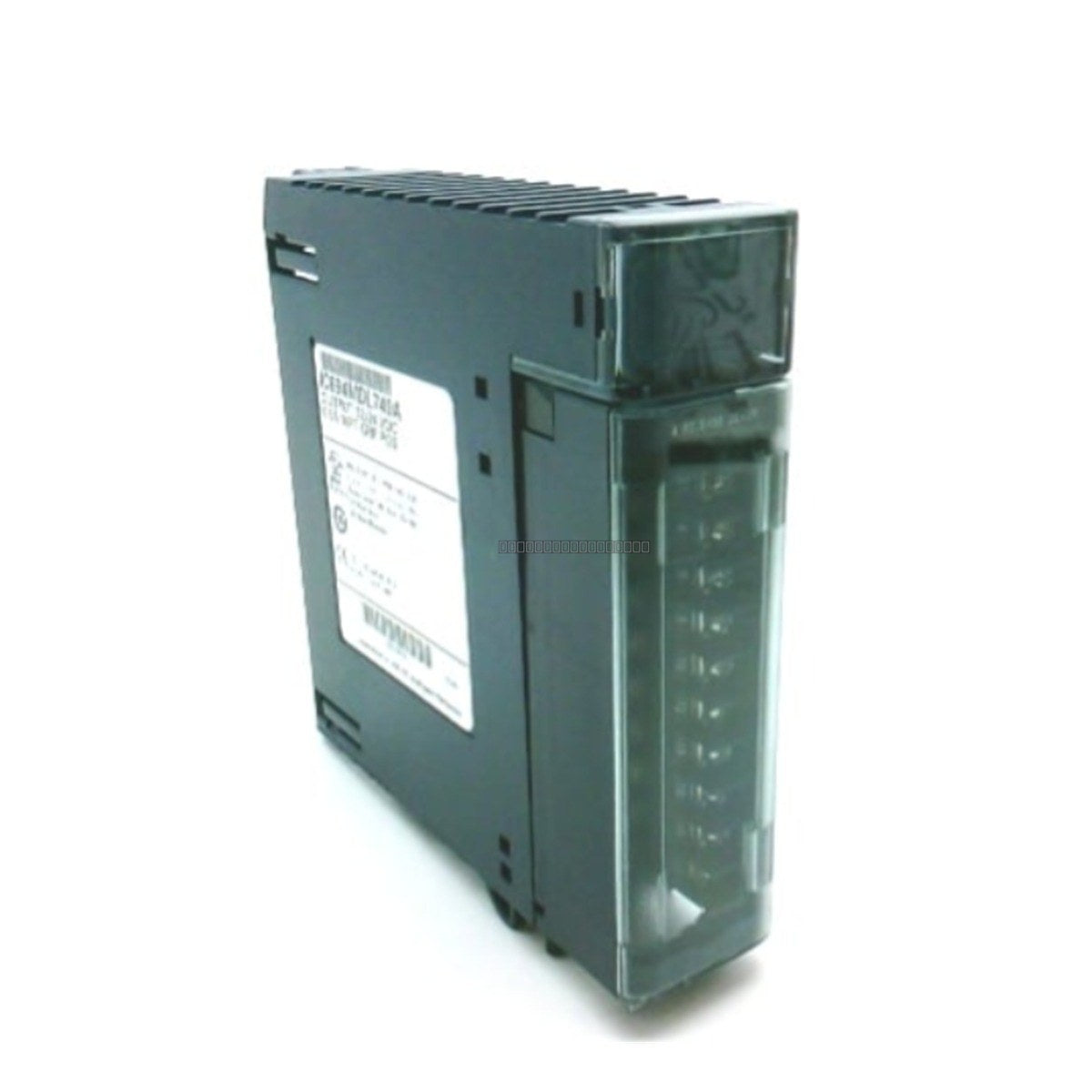

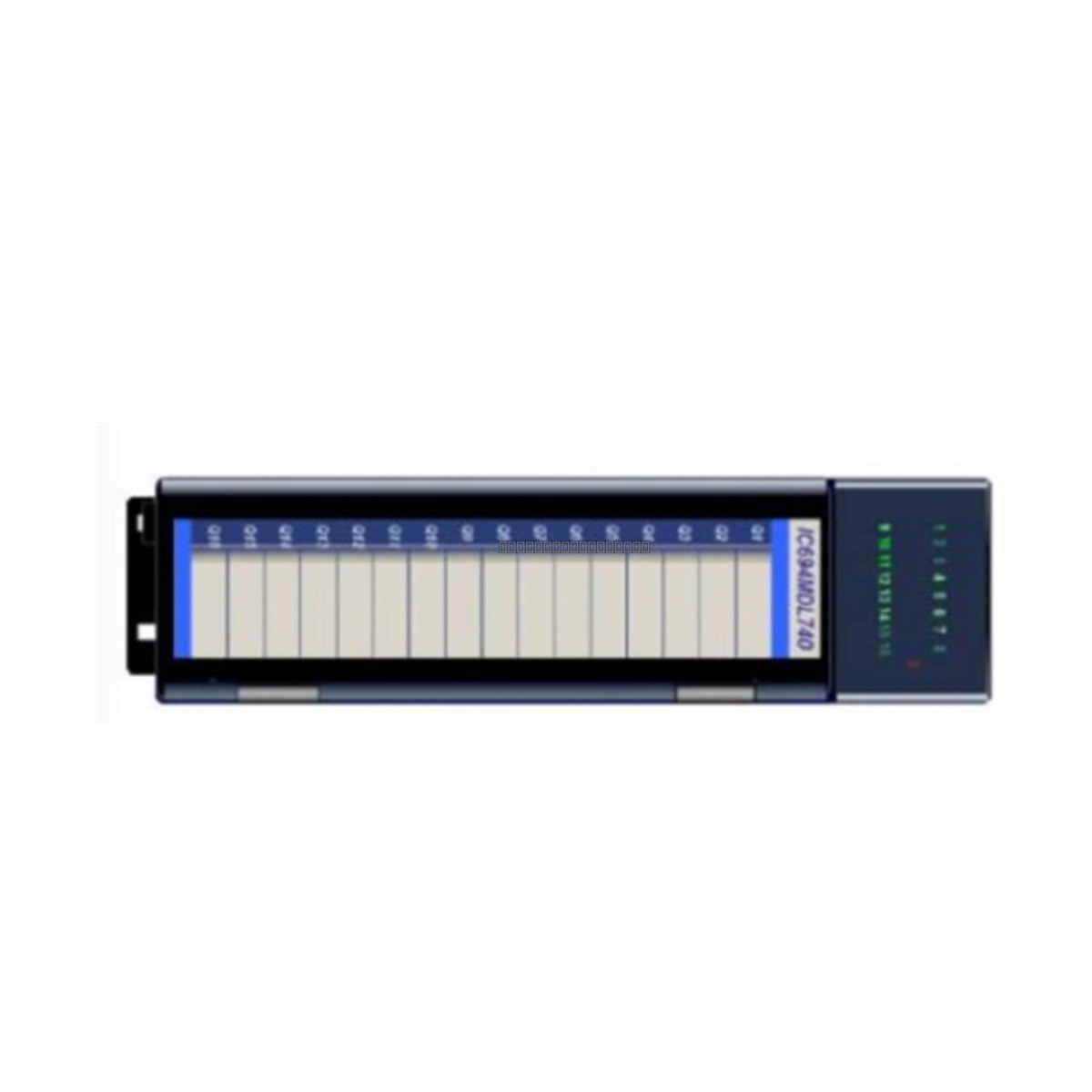

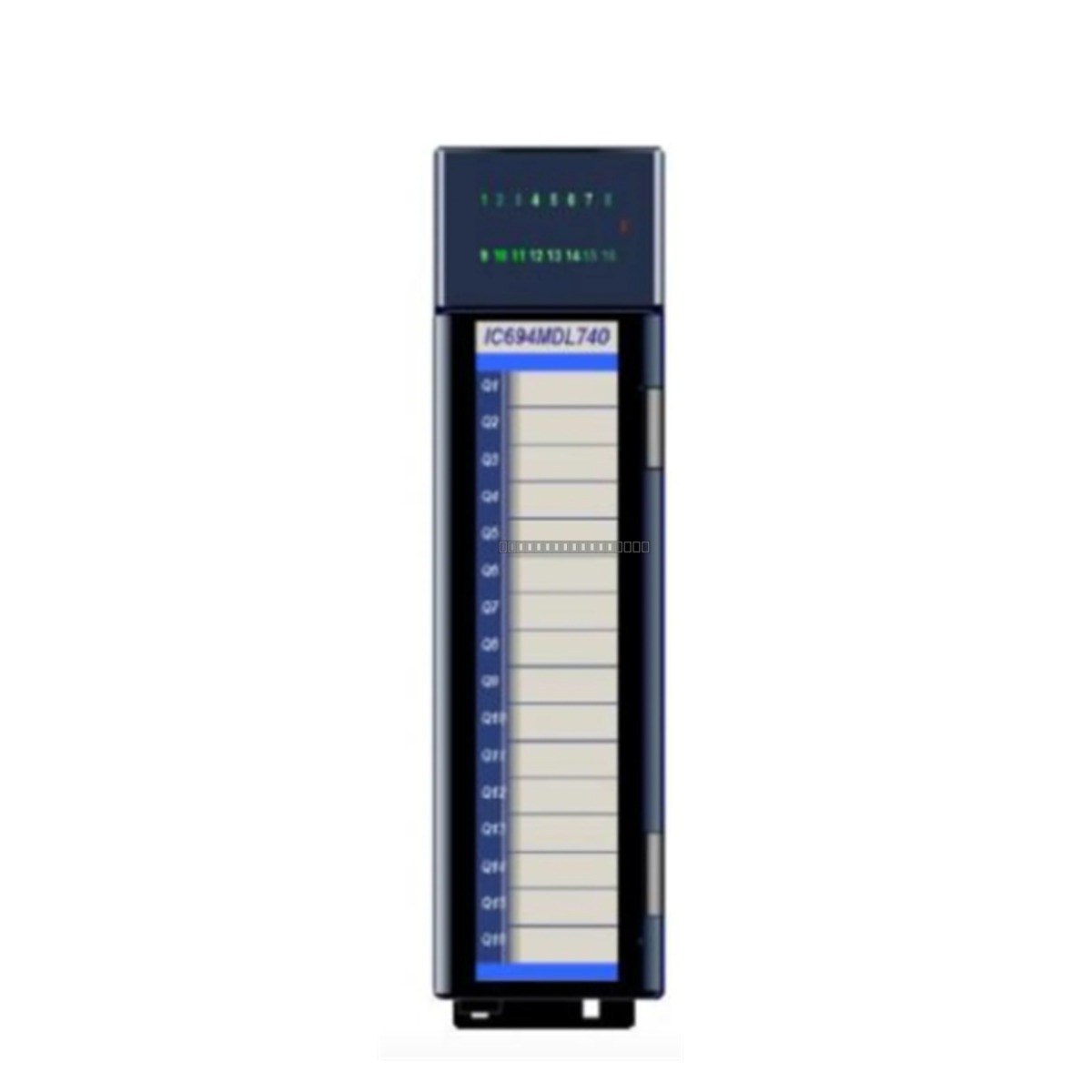

GE Fanuc IC694MDL740 PACSystem RX3i Discrete Output Module

GE Fanuc IC694MDL740 PACSystem RX3i Discrete Output Module

Description

The IC694MDL740 is a 16-channel discrete output module designed for the GE Fanuc PACSystem RX3i series. This module provides high-density output control, featuring two isolated groups of eight outputs each....

15 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 4

SKU: IC694MDL740
Proveedora: General Electric
tipo: Discrete Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The IC694MDL740 is a 16-channel discrete output module designed for the GE Fanuc PACSystem RX3i series. This module provides high-density output control, featuring two isolated groups of eight outputs each. It is engineered for reliable operation in industrial control environments, supporting 12/24 VDC logic applications with positive logic configuration.

Features

  • Sixteen (16) discrete output channels organized into two groups of eight.
  • Supports nominal output voltages of 12 VDC and 24 VDC.
  • Positive logic output configuration.
  • Integrated LED status indicators for channel monitoring.
  • Robust isolation: 250 VAC continuous and 1500 VAC for 1 minute between groups.
  • Maximum inrush current of 4.78 A for 10 ms.
  • Fast response time with a maximum of 2 ms for both ON and OFF transitions.

Technical Specifications

Model IC694MDL740
Series PACSystem RX3i
Number of Channels 16 (2 groups of 8)
Output Voltage Range 12 to 24 VDC (+20%, -15%)
Output Current per Channel 0.5 A
Output Current per Module 2.0 A
Power Consumption 110 mA from 5V DC backplane
Response Time 2 ms (ON/OFF)
Isolation 250 VAC continuous; 1500 VAC for 1 minute

Installation Guidelines

  • Ensure the PACSystem RX3i backplane is powered down before inserting or removing the module.
  • Mount the module securely in the designated rack slot and tighten the mounting screws to ensure proper grounding and mechanical stability.
  • Use appropriate shielded cabling for output connections to minimize electromagnetic interference (EMI).
  • Verify that the external power supply voltage matches the module's rated input range (12/24 VDC) before applying power.
  • Observe proper polarity when wiring the positive logic outputs to field devices.
  • Maintain adequate clearance around the module to allow for proper ventilation and cooling within the control cabinet.

FAQ

What is the current draw of the IC694MDL740 from the backplane?

The module consumes a maximum of 110 mA from the 5V DC backplane when all outputs are active.

Does this module support group-to-group isolation?

Yes, the module provides 250 VAC continuous isolation between the two output groups.

What is the maximum inrush current for this module?

The maximum inrush current is 4.78 A for a duration of 10 ms.
