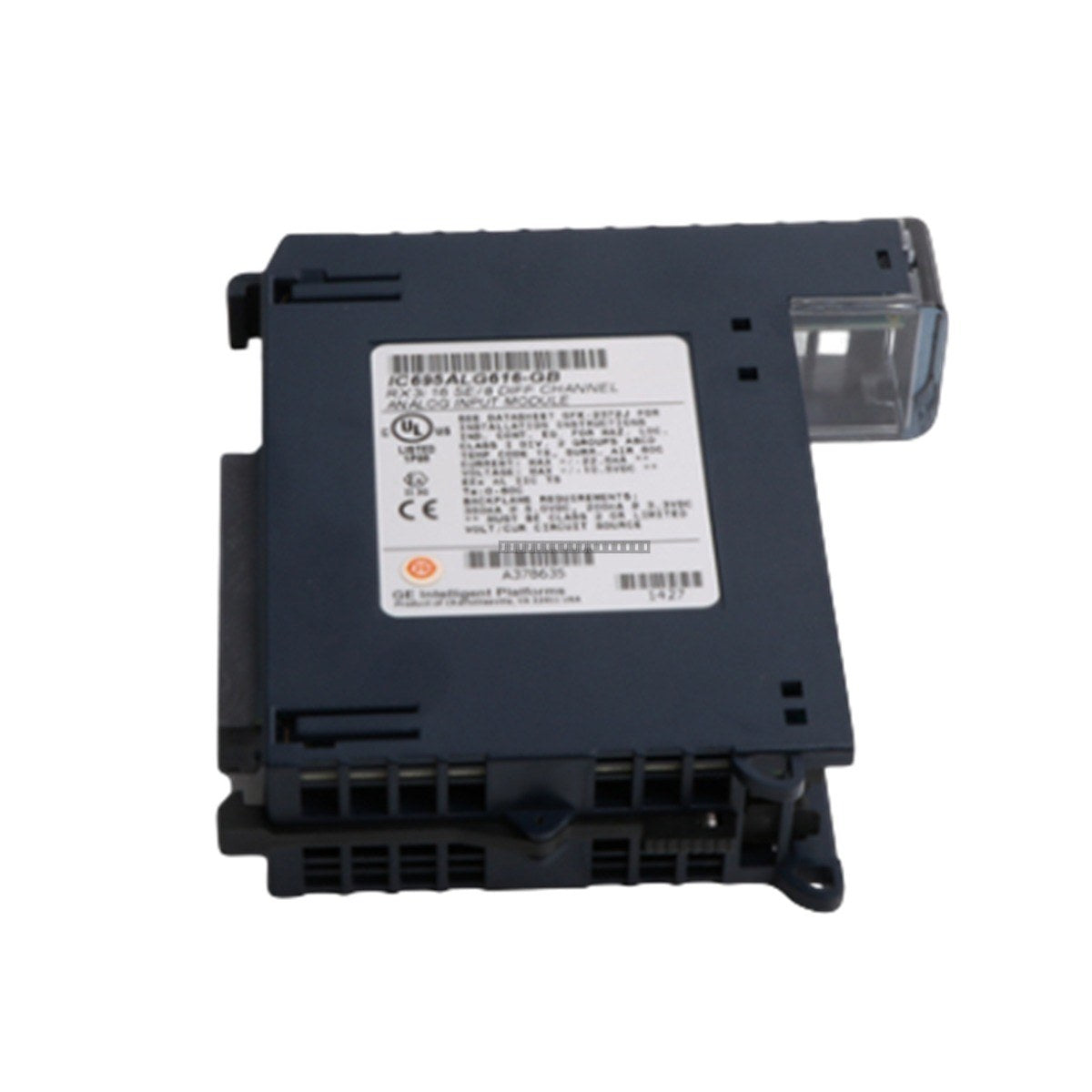

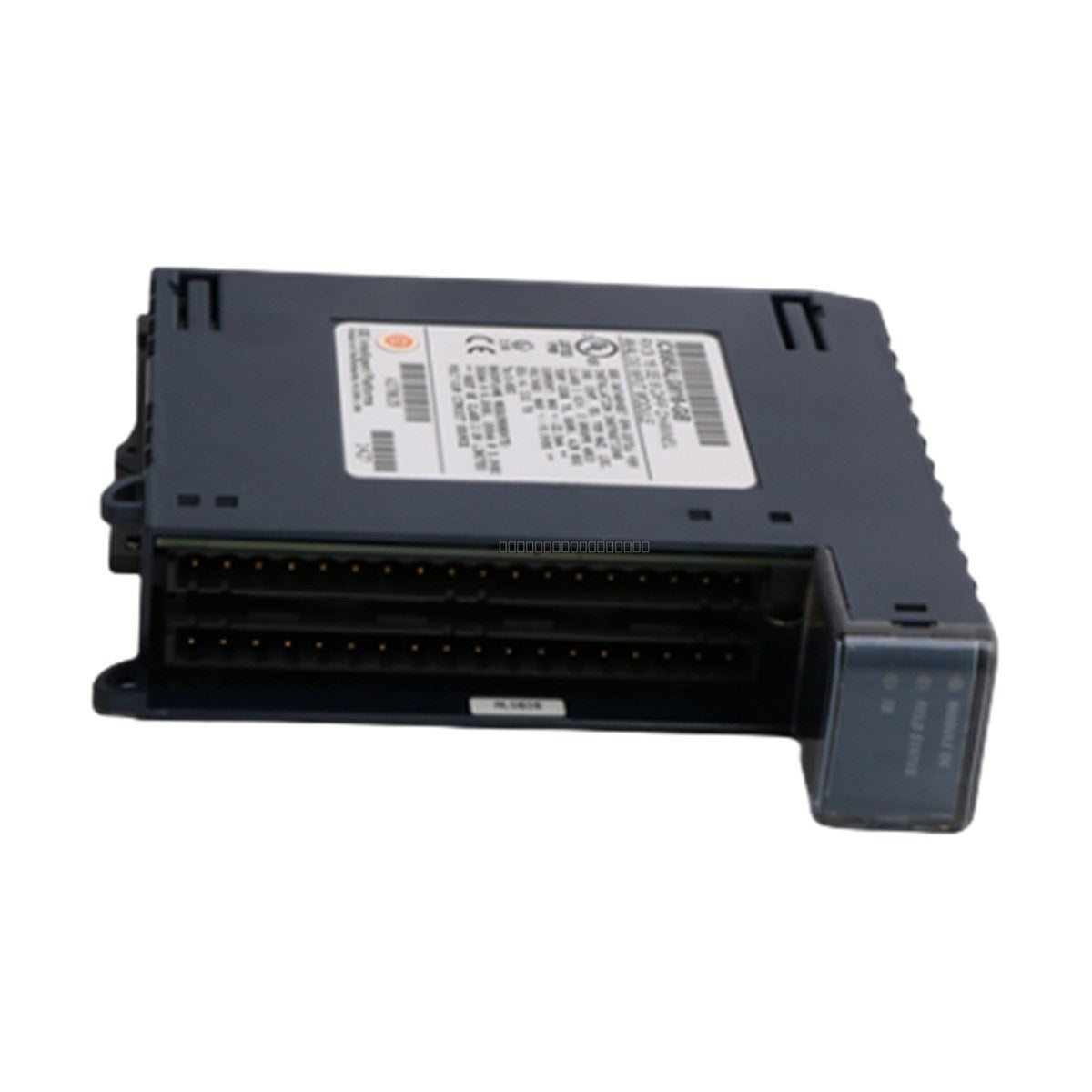

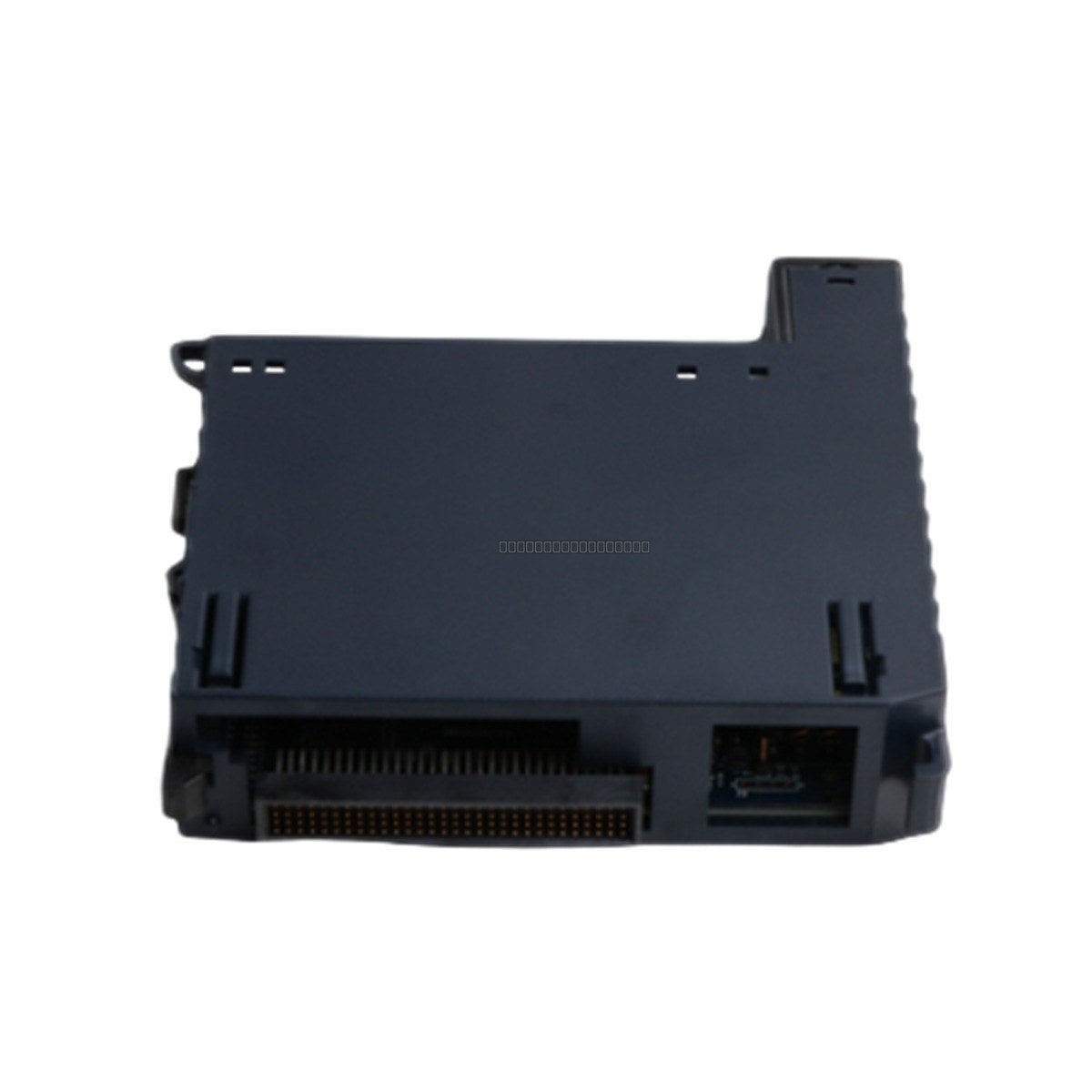

General Electric IC695ALG616 PACSystems RX3i Analog Input Module

General Electric IC695ALG616 PACSystems RX3i Analog Input Module

The IC695ALG616 is a high-density, non-isolated analog input module designed for the PACSystems RX3i Programmable Automation Controller (PAC) platform. This module provides versatile signal processing capabilities, supporting up to 16...

23 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 5

SKU: IC695ALG616
Proveedora: General Electric
tipo: Analog Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The IC695ALG616 is a high-density, non-isolated analog input module designed for the PACSystems RX3i Programmable Automation Controller (PAC) platform. This module provides versatile signal processing capabilities, supporting up to 16 single-ended or 8 differential input channels. It is engineered for industrial environments requiring precise analog-to-digital conversion with 24-bit resolution.

Features

  • 16 single-ended or 8 differential analog input channels
  • Supports multiple current ranges: 0-20 mA, 4-20 mA, and +/-20 mA
  • Supports multiple voltage ranges: +/-10V, 0-10V, +/-5V, 0-5V, and 1-5V
  • High-precision 24-bit ADC conversion
  • Configurable input filters (8Hz, 12Hz, 16Hz, 40Hz, 200Hz, 500Hz) to minimize signal noise
  • Software-configurable via Proficy Machine Edition (PME); no physical jumpers or DIP switches required
  • Integrated autocalibration at start-up
  • Built-in protection against open circuits, overvoltage, and overcurrent

Applications

This module is suitable for high-density analog data acquisition in process control, factory automation, and machine monitoring systems using the RX3i architecture. It is commonly used for interfacing with sensors, transmitters, and other field devices requiring current or voltage signal monitoring.

Technical Specifications

Model IC695ALG616
Module Type Analog Input
Input Channels 16 (Single-ended) or 8 (Differential)
Resolution 24-bit
Internal Power Consumption 3.3V: 450mA; 5V: 600mA
Slot Requirement 1 (Universal Backplane)
Data Format 32-bit IEEE floating point or 16-bit integer

Installation Guidelines

  • Ensure the RX3i backplane is powered down before inserting or removing the module.
  • The module must be installed into an RX3i Universal Backplane slot.
  • Use shielded twisted-pair cabling for analog signals to reduce EMI interference.
  • Maintain proper grounding practices for the backplane and signal shields to ensure signal integrity.
  • Avoid routing signal cables near high-voltage power lines or high-frequency switching equipment.
  • Handle the module using ESD-safe practices to prevent damage to internal circuitry.

FAQ

Does the IC695ALG616 require physical configuration switches?

No, the module is configured entirely through the Proficy Machine Edition (PME) software. There are no DIP switches or jumpers to set on the hardware.

What happens if an input signal exceeds the specified range?

The module includes integrated overvoltage and overcurrent protection to help safeguard the circuitry against signal fluctuations and faults.

Can this module be used for both current and voltage inputs?

Yes, each channel is configurable for either current or voltage signal types, providing flexibility for mixed-signal applications.
