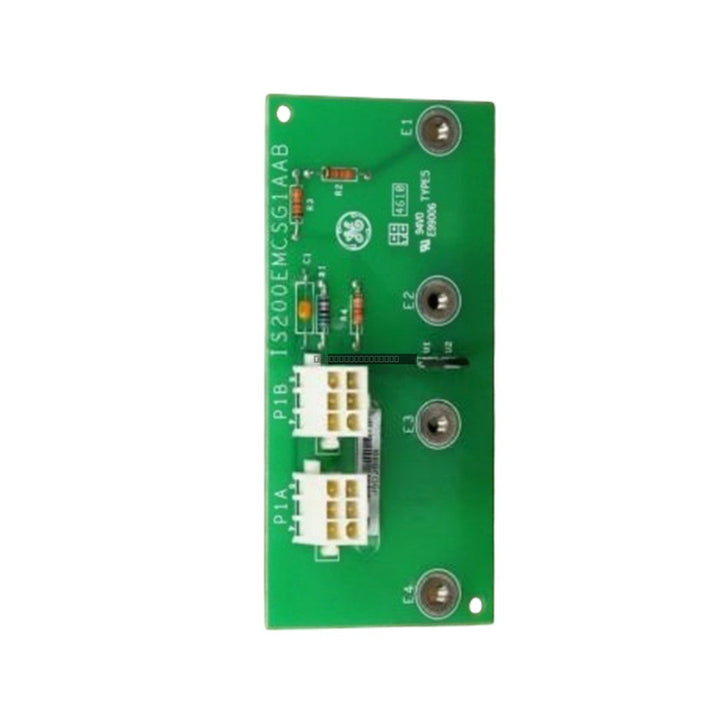

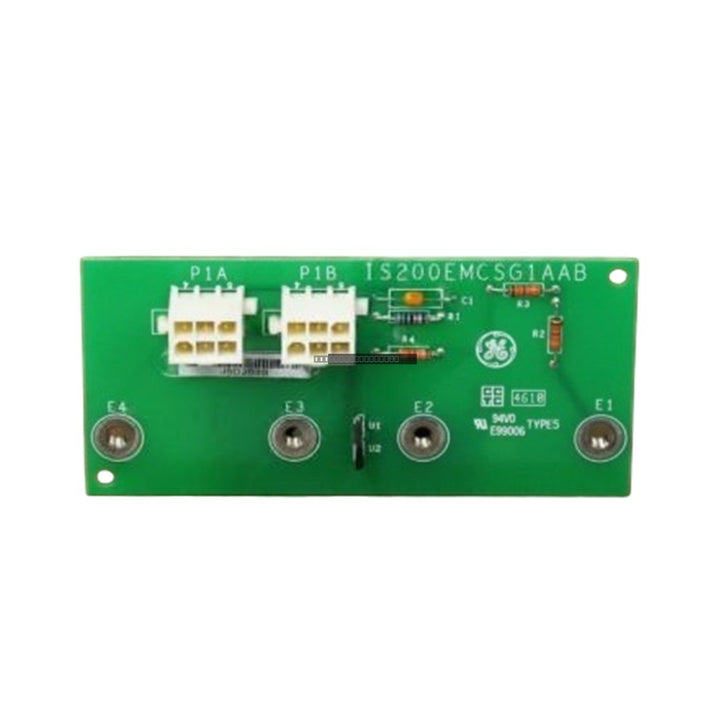

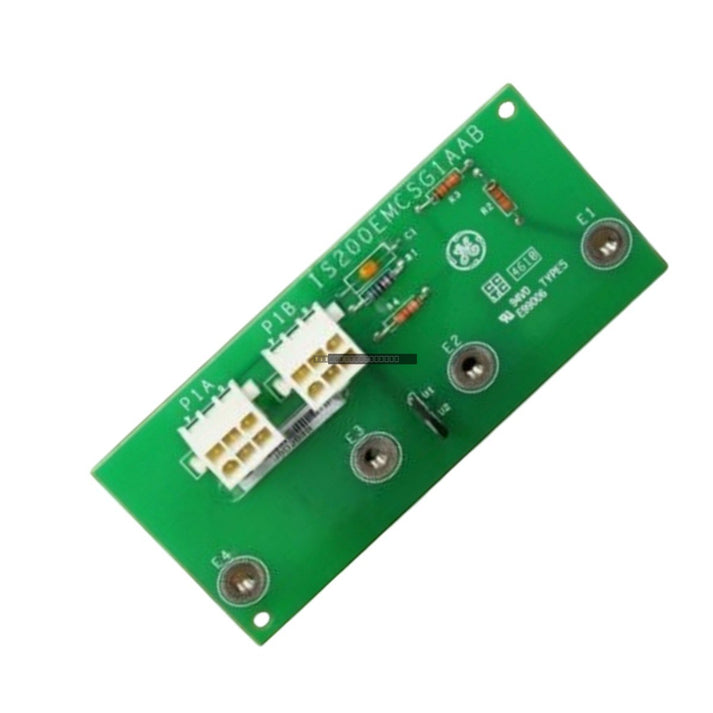

GE Fanuc IS200EMCSG1A Multibridge Connector Sensor Card

GE Fanuc IS200EMCSG1A Multibridge Connector Sensor Card

The IS200EMCSG1A is a specialized Multibridge Connector Sensor Card manufactured by GE Fanuc for the Mark VI Speedtronic turbine control system. This circuit board is engineered to provide precise monitoring...

20 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 3

SKU: IS200EMCSG1A
Proveedora: GE FANUC
tipo: Sensor Card
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The IS200EMCSG1A is a specialized Multibridge Connector Sensor Card manufactured by GE Fanuc for the Mark VI Speedtronic turbine control system. This circuit board is engineered to provide precise monitoring of dynamic current distribution across bridge rectifier configurations, ensuring stability in critical power generation and industrial processing environments.

Features

  • Four onboard conduction sensors (E1-E4) for multi-phase vector tracking.
  • Dual independent signal conditioning channels (U1 and U2) for high-accuracy telemetry.
  • Six integrated plug interfaces for robust system connectivity.
  • Designed for integration within the Mark VI control architecture to prevent power balance anomalies.
  • Dual-row, 6-position terminal plugs for secure power delivery and signal routing.

Applications

This sensor card is primarily utilized in power generation plants, oil and gas refineries, and thermal processing facilities where the Mark VI control system manages high-power rectification and bridge circuitry. It is essential for maintaining operational uptime by reporting real-time conduction data to the central controller.

Technical Specifications

Model IS200EMCSG1A
Manufacturer GE Fanuc
Series Mark VI
Sensor Count 4 (E1-E4)
Conditioning ICs 2 (U1, U2)
Logic Power 5 VDC / 24 VDC
Operating Temperature 0 to 60 deg C
Storage Temperature -40 to 85 deg C
Humidity 5% to 95% non-condensing

Installation Guidelines

  • Ensure the control system is powered down before attempting to install or remove the IS200EMCSG1A card.
  • Handle the PCB by the edges to prevent ESD damage to the integrated circuits.
  • Verify that all six plug interfaces and the dual-row terminal blocks are properly seated and secured.
  • Maintain a clean, dry environment within the cabinet to stay within the specified non-condensing humidity range.
  • Route signal cables away from high-voltage AC lines to prevent EMI interference with the differential signaling architecture.

FAQ

What is the primary function of the IS200EMCSG1A?
This card serves as a diagnostic sensor interface that monitors bridge rectifier conduction, helping the Mark VI controller detect and prevent power distribution imbalances.

Is this card compatible with other Mark series systems?
The IS200EMCSG1A is specifically designed for the Mark VI Speedtronic turbine control matrix. Please verify your system's hardware requirements before installation.
