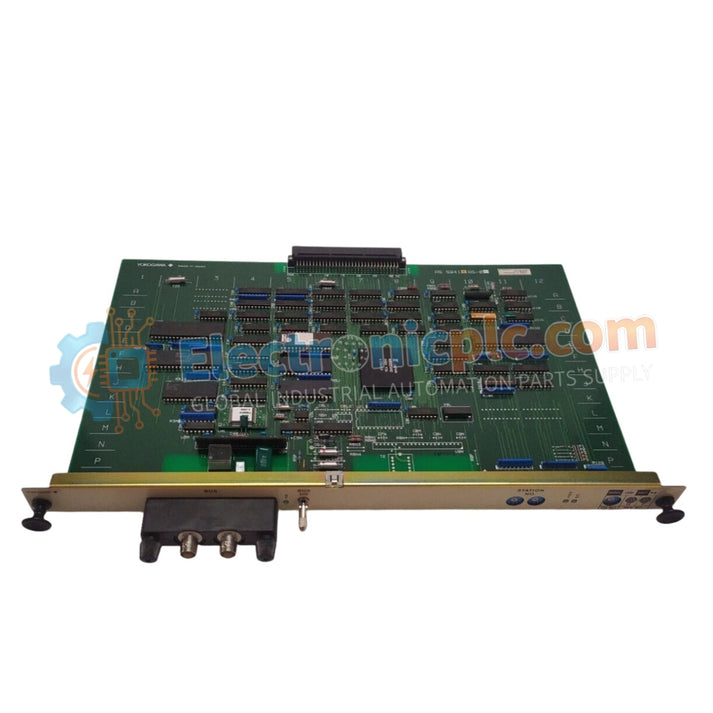

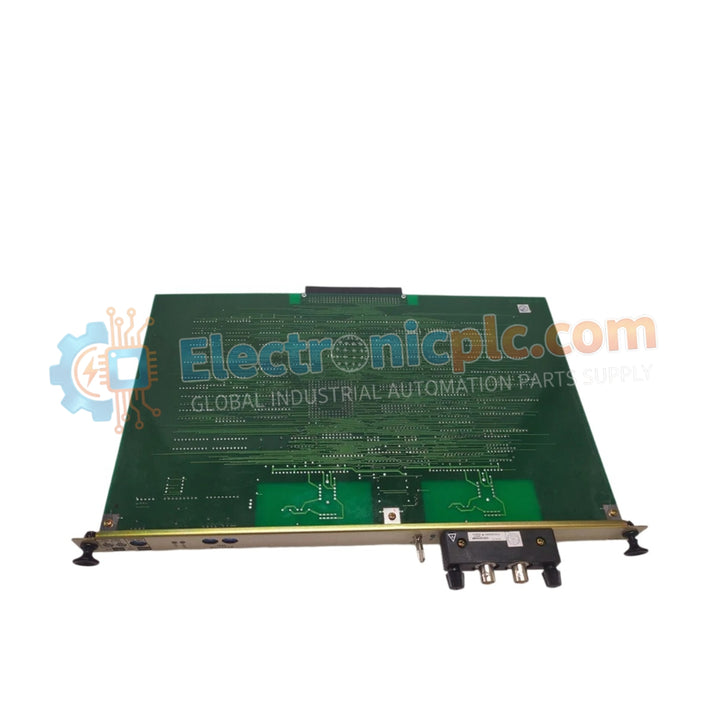

Configurado para la integración de señales de proceso en arquitecturas de sistemas de control distribuido, el YOKOGAWA LC81*B (interfaz de bus RL LC81*B) proporciona procesamiento de señal física directa y acoplamiento de bus. Este componente de hardware sirve como la interfaz de red principal utilizada para ejecutar el intercambio de datos analógicos y la gestión de bus a través de plataformas de automatización industrial.

Especificaciones de hardware

Acondicionamiento de señal y conectividad de bus

El LC81*B está diseñado para traducir señales analógicas estándar de 4-20 mA en paquetes de datos digitales adecuados para la transmisión por bus RL. Al proporcionar un amplio rango de voltaje de entrada (12 a 36 V CC), el módulo se adapta a varias configuraciones de energía del lado del campo sin requerir acondicionadores de señal externos. La tarjeta gestiona la digitalización de alta velocidad de las variables de proceso analógicas, asegurando que los datos transmitidos al sistema de control mantengan una alta resolución y una latencia mínima. Su robusto rango de temperatura de funcionamiento (-20 °C a +85 °C) permite su implementación en zonas industriales de alta temperatura donde la electrónica estándar podría experimentar estrangulamiento térmico o fallas de componentes.

Preguntas frecuentes (FAQ)

P: Dado que este modelo suele estar disponible como usado o reacondicionado, ¿qué pruebas de diagnóstico se deben realizar al recibirlo?

R: Realice una prueba de bucle de retorno en los canales de entrada analógica utilizando un calibrador de corriente de precisión para verificar la exactitud. Además, inspeccione los conectores de borde en busca de signos de desgaste o corrosión del contacto, y verifique que el módulo se inicialice sin códigos de error de hardware en el bus del sistema.

P: ¿La entrada de 4-20 mA está aislada de la interfaz del bus RL?

R: Sí, el LC81*B incorpora un aislamiento galvánico interno para proteger el circuito del bus de sobretensiones transitorias o bucles de tierra presentes en el cableado analógico del lado del campo.

Directrices de instalación en campo

• Integridad del bucle analógico: Al conectar bucles de 4-20 mA, asegúrese de que la impedancia del bucle esté dentro de los límites nominales del LC81*B. Una resistencia de bucle excesiva puede causar recortes de señal o errores de "fuera de rango" a nivel del controlador.
• Gestión térmica: A pesar de la amplia clasificación de temperatura, instale la tarjeta en un área con flujo de aire adecuado para evitar la acumulación excesiva de calor, lo que puede afectar la longevidad de los componentes internos del convertidor analógico a digital (ADC).
• Secuenciación de energía: Asegúrese de que la fuente de alimentación de 12 a 36 V CC sea estable y sin ruido. Utilice cableado blindado y de par trenzado para la entrada de CC para evitar que la interferencia electromagnética (EMI) induzca ruido en la etapa de medición analógica sensible.
• Conexión a tierra: Conecte a tierra el chasis del módulo a la tierra de protección del sistema (PE) utilizando una conexión de baja impedancia. Esto es fundamental para mantener la precisión de la señal y cumplir con los estándares de compatibilidad electromagnética en entornos industriales hostiles.
