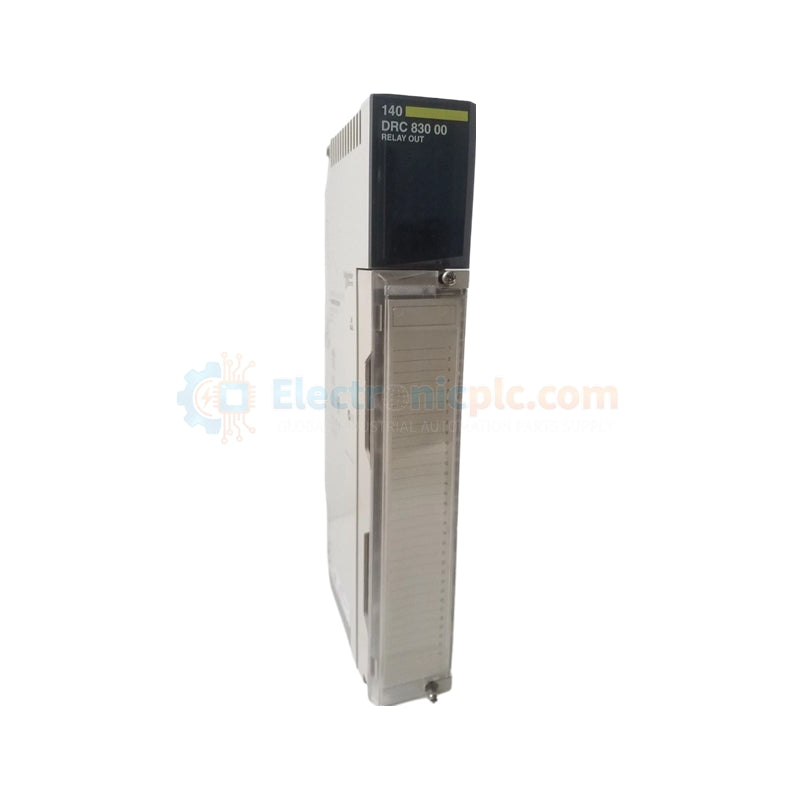

El Schneider Electric 140DRC83000 sirve como un módulo de salida discreta de relé de alta densidad para la plataforma de automatización Modicon Quantum. Este módulo proporciona 8 canales...
Disponibilidad: Bajas existencias: quedan 94
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El Schneider Electric 140DRC83000 sirve como un módulo de salida discreta de relé de alta densidad para la plataforma de automatización Modicon Quantum. Este módulo proporciona 8 canales independientes, utilizando contactos de relé Forma C (1 NA/NC) para conmutar eficazmente cargas de CA y CC. Gestiona dispositivos de campo críticos como solenoides, arrancadores de motor y lámparas indicadoras con alta precisión. Ofrecemos este módulo como 100% Nuevo y Original, asegurando que cumple con las rigurosas exigencias de los entornos de generación de energía, tratamiento de agua y fabricación pesada.
| Parámetro | Especificación |
| Fabricante | Schneider Electric |
| Número de Modelo | 140DRC83000 |
| Número de Salidas | 8 Canales de Relé |
| Tipo de Contacto | Forma C (1 NA/NC por canal) |
| Voltaje de Salida CA | 20–250 V CA |
| Voltaje de Salida CC | 5–30 V CC / 30–150 V CC |
| Corriente de Carga Máxima | 5 A a 250V CA / 30V CC (Resistiva) |
| Capacidad de Conmutación | 1250 VA (Resistiva) |
| Aislamiento | 1780 Vrms CA entre canales y bus |
| Durabilidad Mecánica | 10.000.000 ciclos |
| Tiempo de Respuesta | 10 ms (Estado 0 a 1) / 20 ms (Estado 1 a 0) |
| Protección | Varistor Interno (275 V) |
| Temperatura de Operación | 0°C a 60°C (32°F a 140°F) |
Manejo de carga versátil: La arquitectura de contacto Forma C permite a los ingenieros controlar circuitos normalmente abiertos y normalmente cerrados dentro de un solo módulo. Maneja sin esfuerzo diversas cargas que van desde señales de baja corriente hasta el control de motores resistivos de 5A.
Supresión de sobretensiones interna: Los varistores integrados de 275 V protegen el módulo de los picos de voltaje generados a menudo por cargas inductivas. Esta protección interna reduce la necesidad de supresores externos y prolonga la vida útil de los contactos del relé.
Aislamiento de señal excepcional: El módulo proporciona un aislamiento de 1780 Vrms CA entre los canales individuales y el bus del backplane. Este diseño evita que el ruido eléctrico o las fallas del lado del campo se propaguen de nuevo a la CPU Quantum, manteniendo la integridad del sistema en áreas de alta interferencia.
Diagnóstico completo: Diez LED frontales proporcionan un estado visual instantáneo. Un LED verde dedicado "Activo" confirma la comunicación del bus, mientras que un LED rojo "Falla" señala problemas de cableado externo o hardware, lo que reduce drásticamente el tiempo de resolución de problemas durante la puesta en marcha.
¿Cuál es la diferencia entre los contactos Forma C y los contactos NA estándar en este módulo?
Los contactos Forma C proporcionan una función de "conmutación", lo que significa que cada canal tiene un terminal común, uno normalmente abierto (NA) y uno normalmente cerrado (NC). Esto le permite alternar entre dos circuitos diferentes o posiciones a prueba de fallos utilizando un solo punto de salida.
¿Puede este módulo manejar cargas inductivas como solenoides grandes?
Sí, soporta cargas inductivas. Sin embargo, para aplicaciones inductivas, consulte la fórmula de frecuencia de conmutación ($F = 0.5/I^2L$) proporcionada en el manual para asegurar una durabilidad eléctrica óptima y evitar el desgaste prematuro de los contactos.
¿El 140DRC83000 es compatible con todos los racks Modicon Quantum?
Se adhiere al formato de módulo Quantum estándar y consume 560 mA del bus. Se instala en cualquier backplane Quantum estándar, siempre que el módulo de fuente de alimentación (como la serie 140CPS) tenga suficiente capacidad de corriente.
