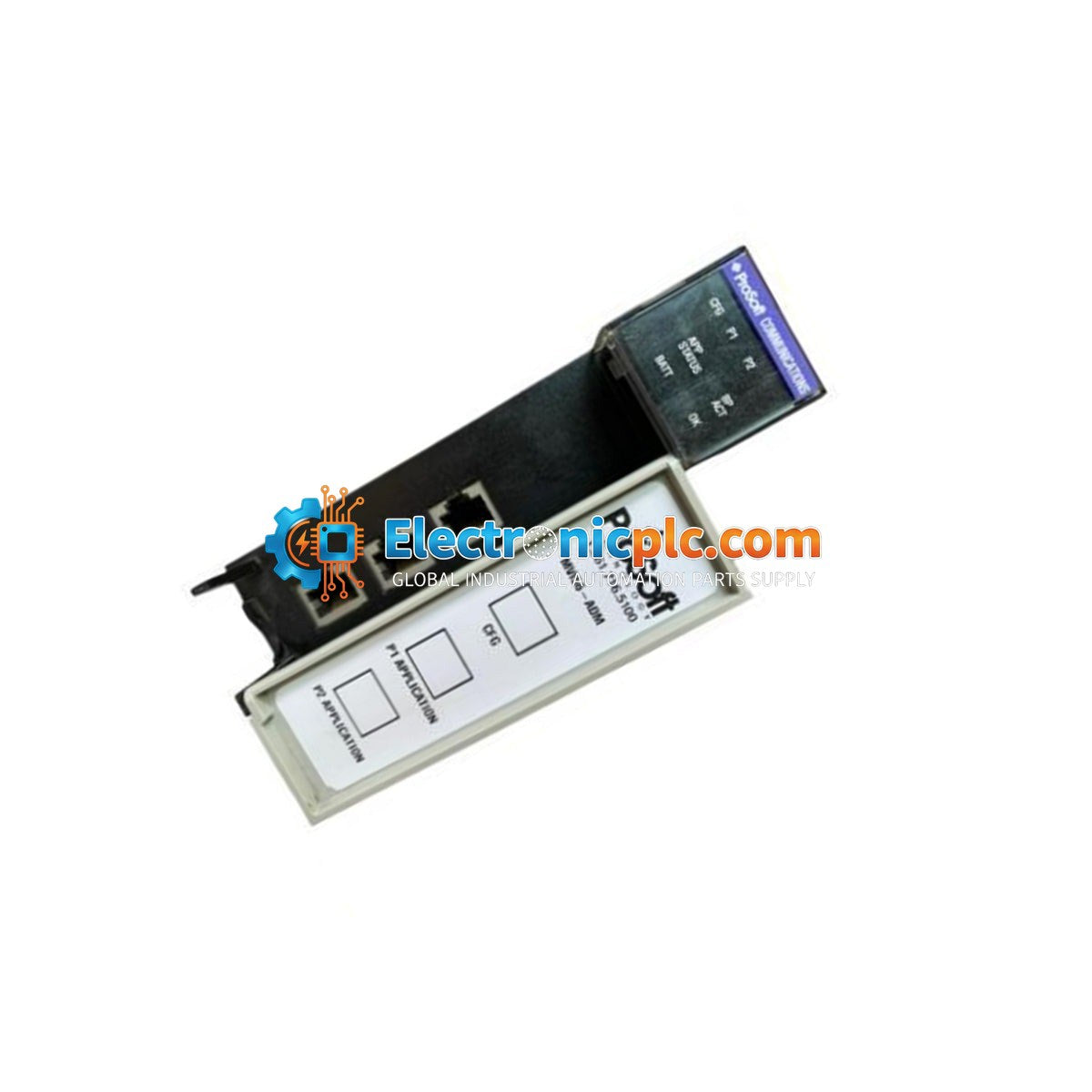

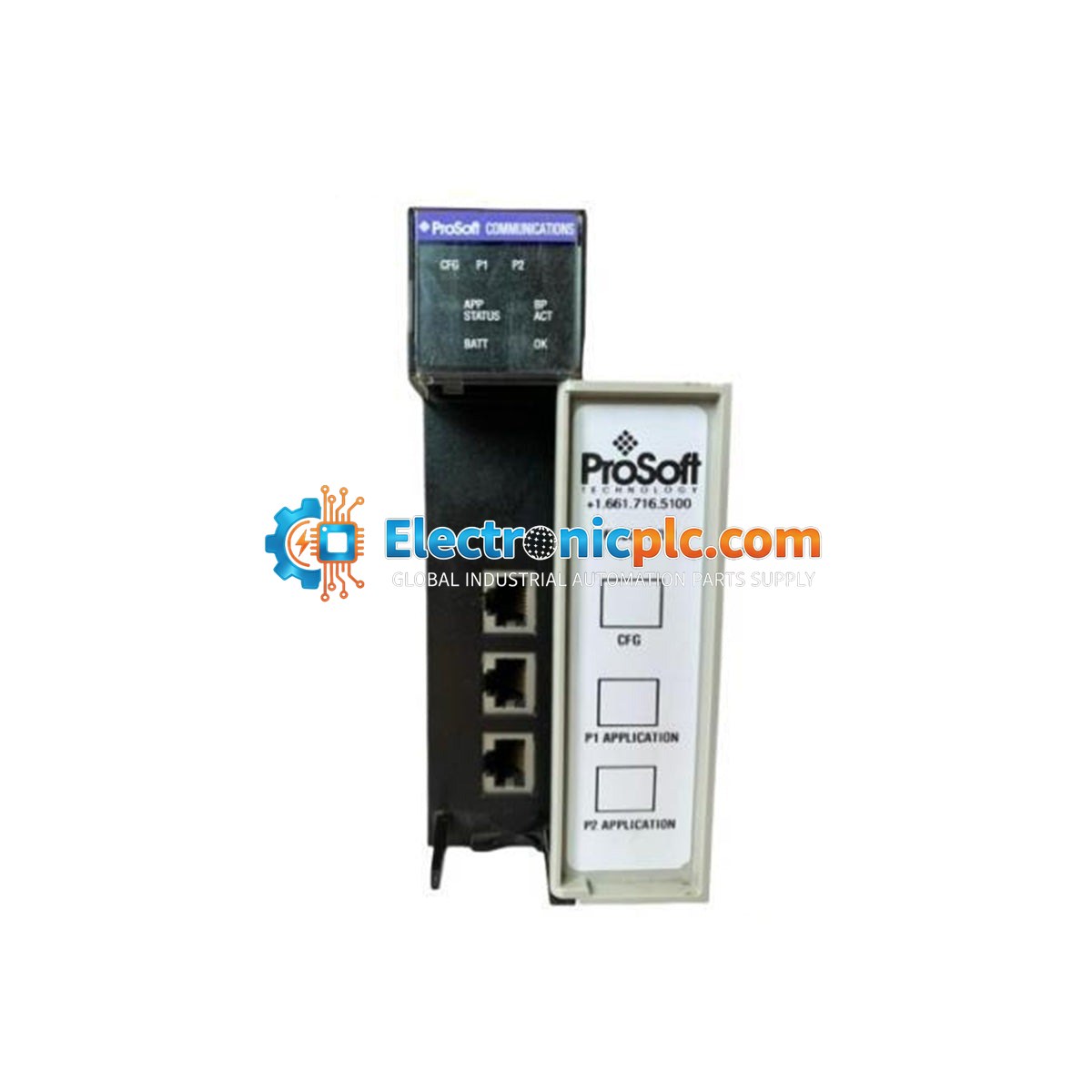

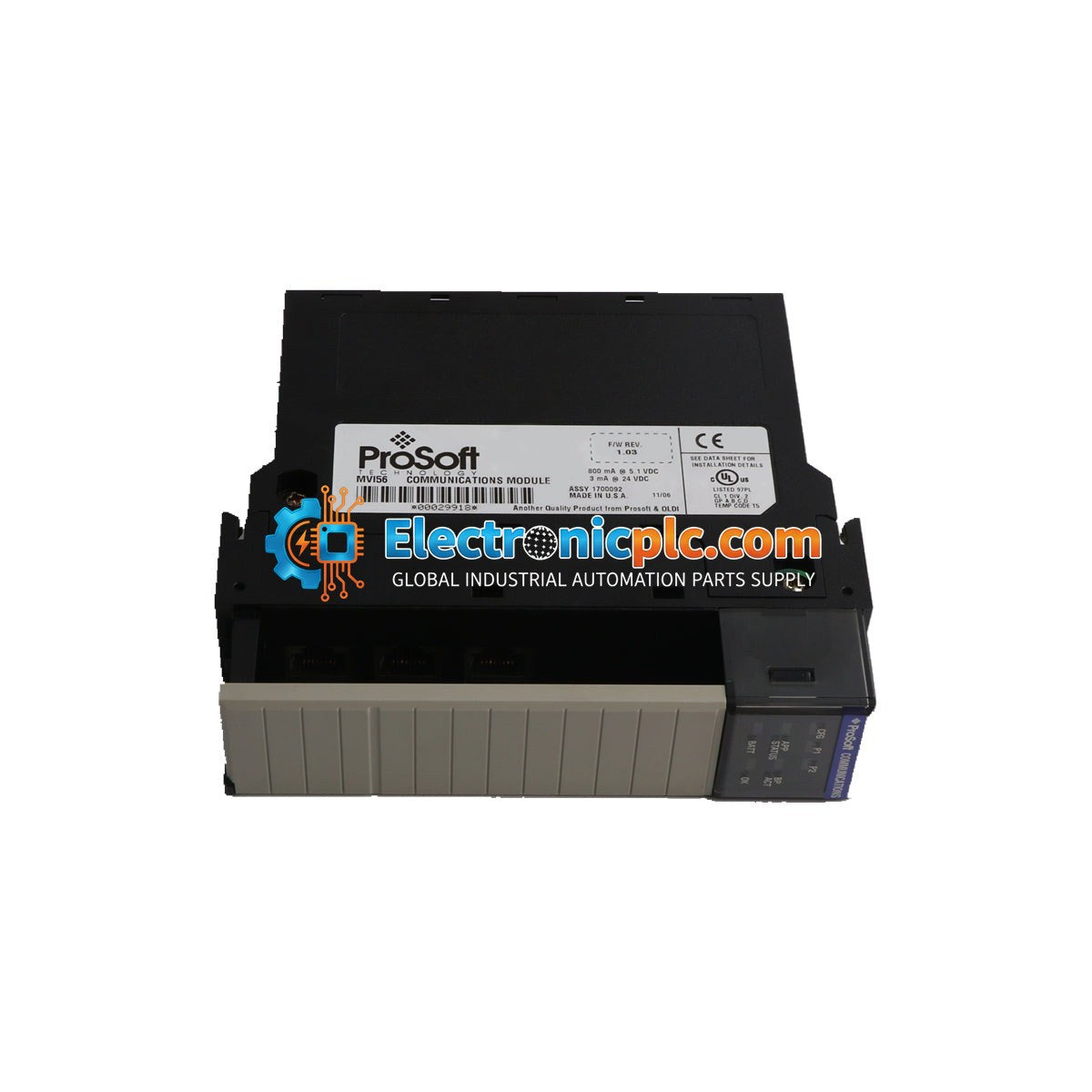

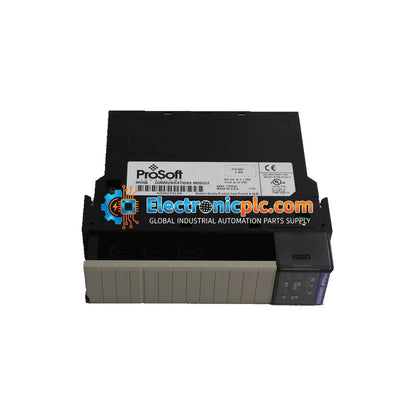

ProSoft MVI56-ADM ASCII Communication Module

ProSoft MVI56-ADM ASCII Communication Module

Description

The ProSoft MVI56-ADM is an ASCII Communication Module designed for integration with Rockwell Automation ControlLogix processors. This module provides a high-performance interface for devices using ASCII communication, such as barcode...

21 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 6

SKU: MVI56-ADM
Proveedora: ProSoft
tipo: Communication Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The ProSoft MVI56-ADM is an ASCII Communication Module designed for integration with Rockwell Automation ControlLogix processors. This module provides a high-performance interface for devices using ASCII communication, such as barcode scanners, weigh scales, and printers, allowing them to exchange data seamlessly with the ControlLogix backplane. It acts as a bridge, enabling the PLC to read and write ASCII strings through standard serial communication protocols.

Features

  • Supports two fully isolated serial ports for flexible device connectivity.
  • Configurable baud rates ranging from 110 to 115,200 bps to match various peripheral requirements.
  • Data transfer is managed via ladder logic, simplifying integration into existing ControlLogix projects.
  • Provides 500V optical isolation from the backplane to protect sensitive control hardware from electrical noise and surges.
  • Compatible with both local and remote ControlLogix racks.

Applications

The MVI56-ADM is widely utilized in industrial automation environments where legacy or specialized serial devices must communicate with modern PLC systems. Common applications include material handling systems, warehouse logistics for barcode scanning, process weighing, and serial printer integration in manufacturing lines.

Technical Specifications

Product Model MVI56-ADM
Manufacturer ProSoft Technology
Backplane Current Load 800 mA at 5.1 VDC; 3 mA at 24 VDC
Serial Baud Rate 110 to 115,200 bps
Isolation 500V Optical Isolation from Backplane
Data Transfer Method Ladder Logic
Rack Compatibility Local or Remote ControlLogix Racks

Installation Guidelines

  • Ensure the ControlLogix rack power is disconnected before installing or removing the module.
  • Slide the module into any available slot in the ControlLogix chassis and secure it using the top and bottom latching mechanisms.
  • Use shielded serial cables to minimize electromagnetic interference (EMI) in high-noise industrial environments.
  • Verify that the module is properly grounded through the chassis backplane.
  • Configure the serial port parameters (baud rate, parity, data bits) via the ControlLogix software to match the connected peripheral device.

FAQ

Q: Is the MVI56-ADM compatible with all ControlLogix chassis?
A: Yes, the module is designed for standard ControlLogix backplanes and can be installed in either local or remote rack configurations.

Q: How is data transferred between the module and the PLC?
A: The module uses ladder logic for data transfer, allowing the processor to access ASCII data directly through the backplane memory map.
