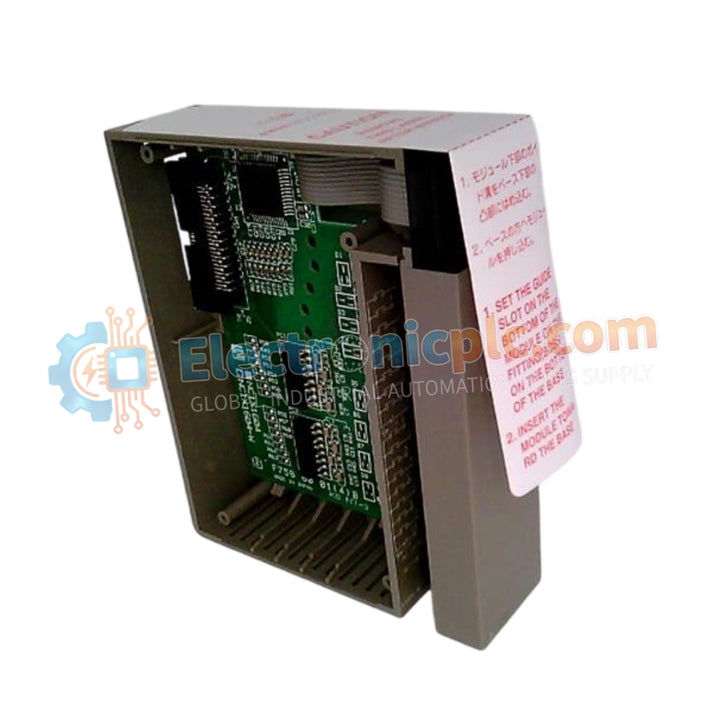

Configurado para la adquisición de señales de alta densidad dentro de las arquitecturas de PLC, el Yokogawa NC1X1604 (Módulo de entrada digital NC1X1604) proporciona una ejecución física y eléctrica directa de la monitorización de estado digital de 16 canales.

Especificaciones del hardware

Escalado de densidad de E/S y rendimiento del plano posterior

La arquitectura del NC1X1604 está optimizada para entornos de control industrial de alta densidad, lo que facilita el escalado eficiente de la densidad de E/S dentro de las plataformas Yokogawa FA-M3 y STARDOM. El módulo gestiona la captura determinista del estado de entrada, asegurando que la velocidad de comunicación del bus del plano posterior permanezca constante en los 16 canales. El hardware incluye circuitería interna para la eliminación de rebotes de señal y el desplazamiento de nivel, lo que permite la interfaz directa con niveles lógicos de 12 V y 24 V. Al mantener el aislamiento galvánico entre las entradas del lado del campo y la lógica del plano posterior, el módulo preserva la integridad de la señal en entornos de alta EMI, evitando disparos falsos o corrupción de estado durante el funcionamiento del sistema.

Preguntas frecuentes

P: ¿El NC1X1604 admite el intercambio en caliente durante el funcionamiento activo del PLC?

R: No. Para evitar posibles errores en el bus del plano posterior o daños accidentales por contacto, asegúrese de que la alimentación del rack del PLC esté desenergizada antes de insertar o extraer el módulo.

P: ¿Se pueden utilizar las salidas de contacto para accionar directamente cargas altamente inductivas?

R: Las salidas de contacto están clasificadas para 0,5 A a 250 V CA/CC. Al accionar cargas inductivas como válvulas solenoides o relés, se deben instalar diodos de supresión externos o redes RC de amortiguación para proteger los contactos internos de los picos de tensión de retorno.

Pautas de instalación en campo

1. Inspeccione los conectores del plano posterior y los pines del módulo para verificar su integridad estructural antes de la instalación y asegurar una conexión eléctrica segura.
2. Verifique que la polaridad del cableado de campo coincida con los requisitos de entrada de 12-24 V CC; asegúrese de que los retornos de señal comunes estén conectados correctamente a la tierra del sistema.
3. Utilice cableado blindado para las rutas de señal de entrada a fin de minimizar la influencia de la diafonía y el ruido electromagnético externo.
4. Después de colocar el módulo, verifique el bloqueo mecánico para asegurar que la unidad permanezca fija contra la vibración del gabinete.
5. Realice una verificación puntual localizada en los 16 canales utilizando el software de configuración del PLC para confirmar que las transiciones de estado se registran con precisión antes de la integración con la lógica de control.
