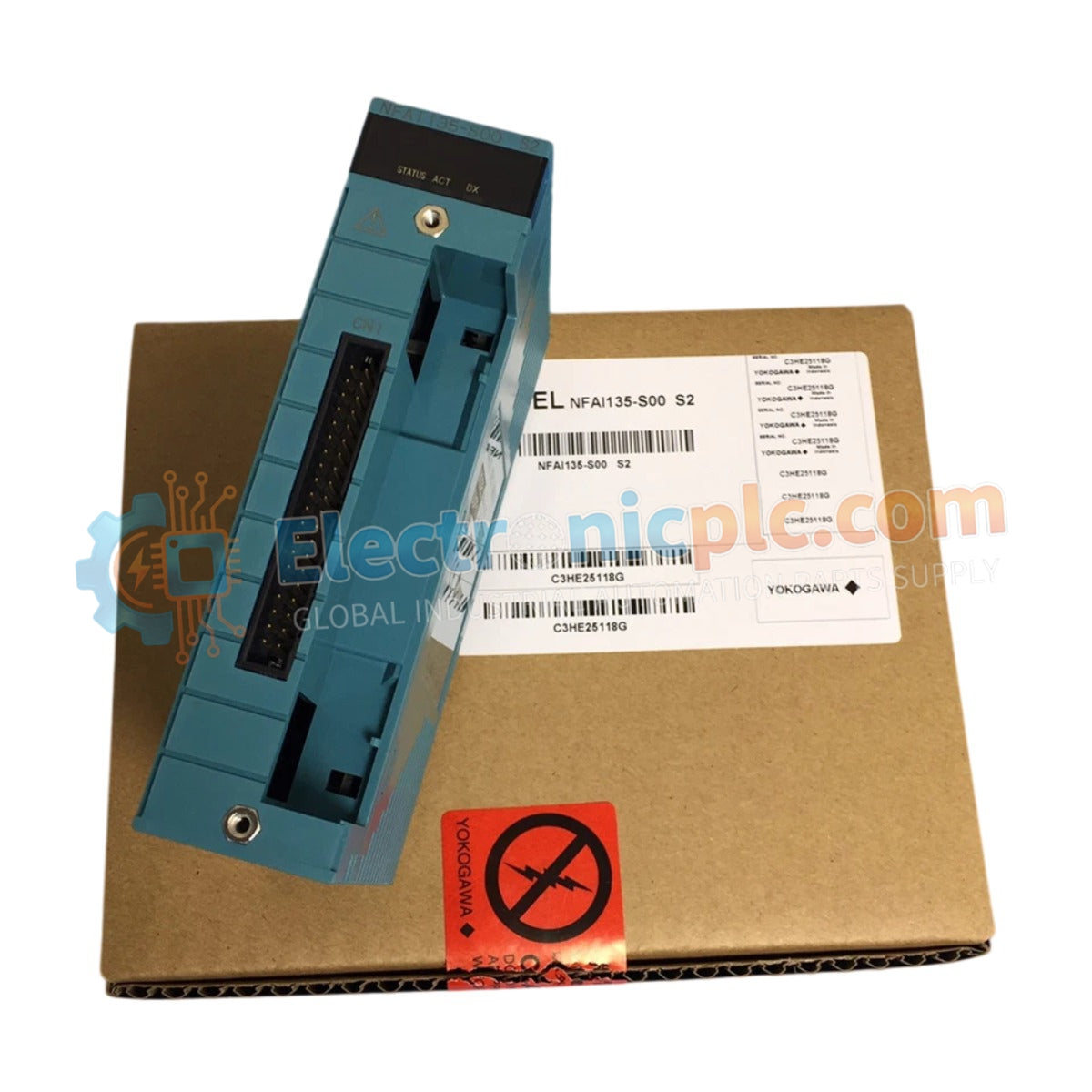

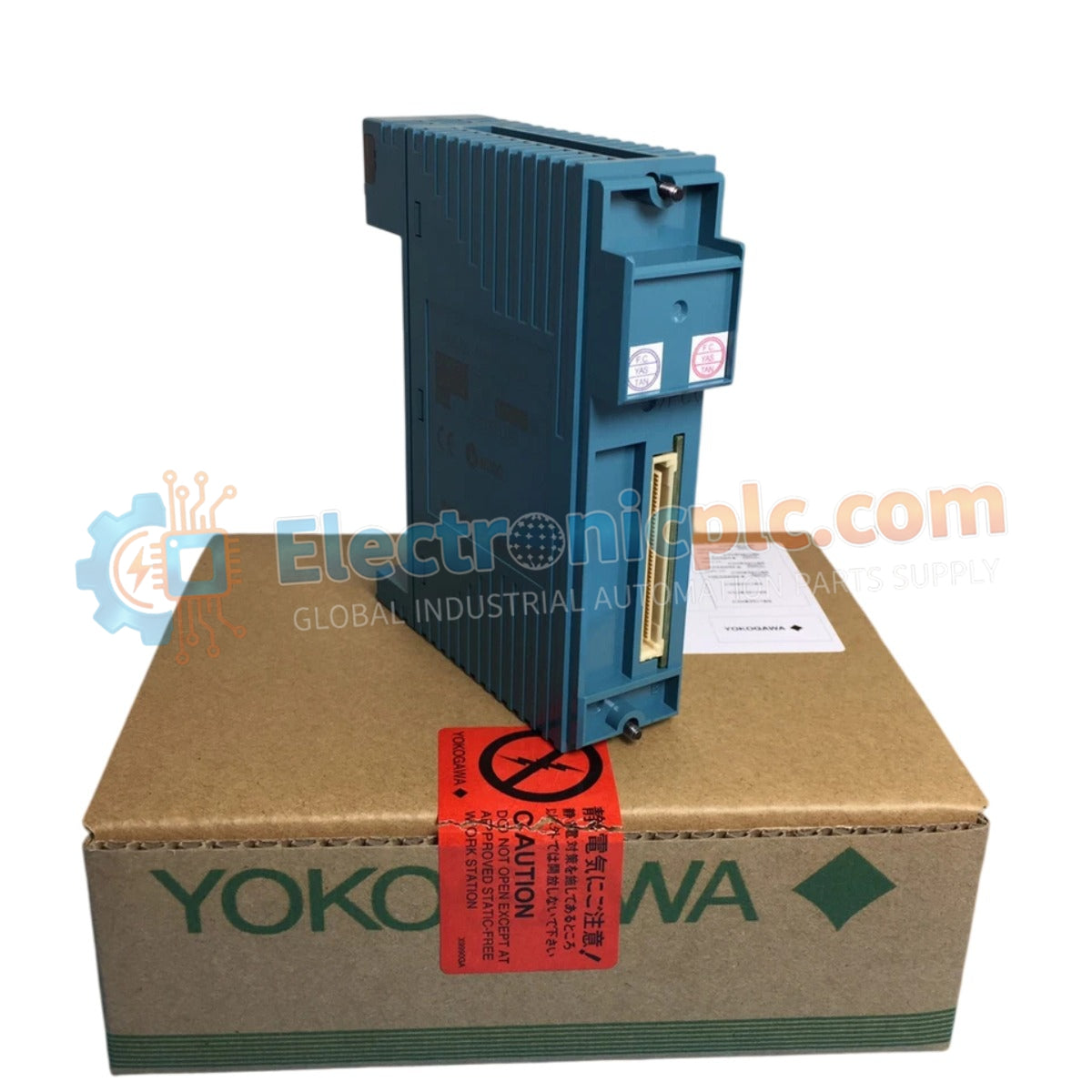

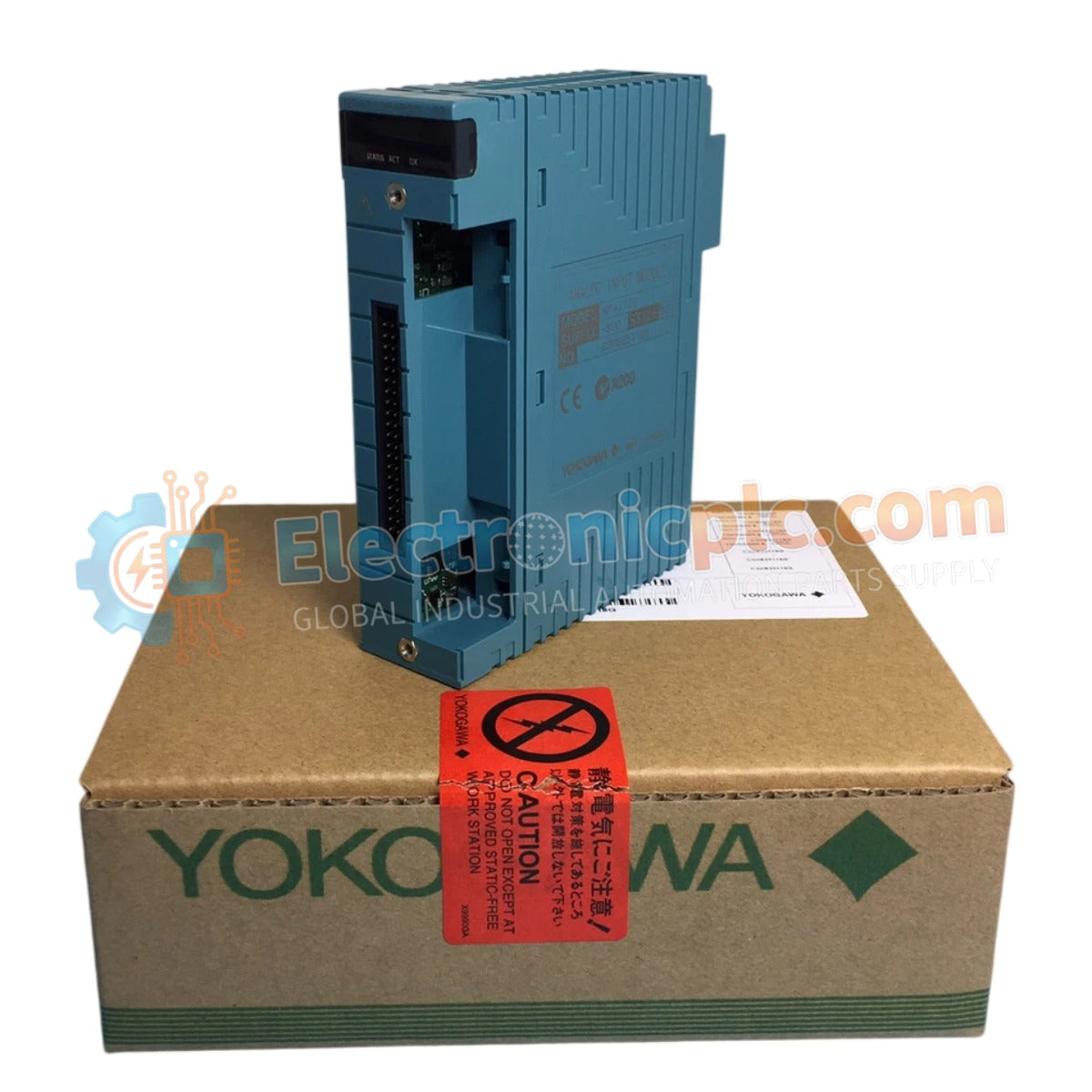

Configurado para la adquisición de señales de alta densidad en las plataformas de control CENTUM VP y ProSafe-RS, el Yokogawa NFAI135-S00 (Módulo de Entrada Analógica NFAI135) proporciona ejecución eléctrica física directa para 16 canales de entrada analógica.

Especificaciones de Hardware

Control de Procesos y Conectividad de Señales

El NFAI135-S00 utiliza la compatibilidad con el protocolo de bucle HART estándar de 4-20 mA para la integración con instrumentación de campo. Como módulo no aislado, se requiere una atención cuidadosa a la tensión de modo común durante el cableado del bucle para evitar bucles de tierra. El módulo admite configuraciones de transmisor de 2 y 4 hilos. Para transmisores de 2 hilos, el módulo proporciona la potencia de bucle necesaria, mientras que los transmisores de 4 hilos deben alimentarse de forma independiente para garantizar el flujo de corriente de señal adecuado en las resistencias de carga de entrada.

Preguntas Frecuentes (FAQ)

P: ¿Se puede reemplazar este módulo en caliente mientras el sistema está funcionando?

R: Sí, el NFAI135-S00 admite el reemplazo en caliente dentro del nido de E/S de Yokogawa, siempre que la placa base y el cableado de campo permanezcan inalterados. Asegúrese de que la lógica del sistema esté en el estado apropiado antes de la extracción del módulo.

P: ¿Cómo debo configurar el rango de entrada para señales de 1-5 V CC?

R: La selección del tipo de señal de entrada se gestiona a través del software de configuración del sistema. Asegúrese de que la configuración de los puentes o los parámetros de configuración del software coincidan con la señal de salida del transmisor de campo para evitar errores de escala de señal.

Pautas de Instalación en Campo

• Asegúrese de que todo el cableado de campo utilice cables de par trenzado apantallados para mitigar las interferencias electromagnéticas en entornos industriales.
• Verifique que el módulo esté completamente asentado en la placa base de E/S antes de apretar los tornillos de fijación para asegurar el contacto del bus del backplane.
• Verifique la conexión a tierra adecuada de los blindajes de los cables en el lado del armario de control, asegurándose de que la continuidad del blindaje se mantenga sin crear múltiples rutas de tierra que puedan inducir ruido en los bucles de señal analógica.
• Confirme que las conexiones de terminales para transmisores de 2 y 4 hilos coincidan con el esquema de pines del bloque de terminales proporcionado en el manual de referencia técnica de Yokogawa para evitar daños en los canales de entrada.
