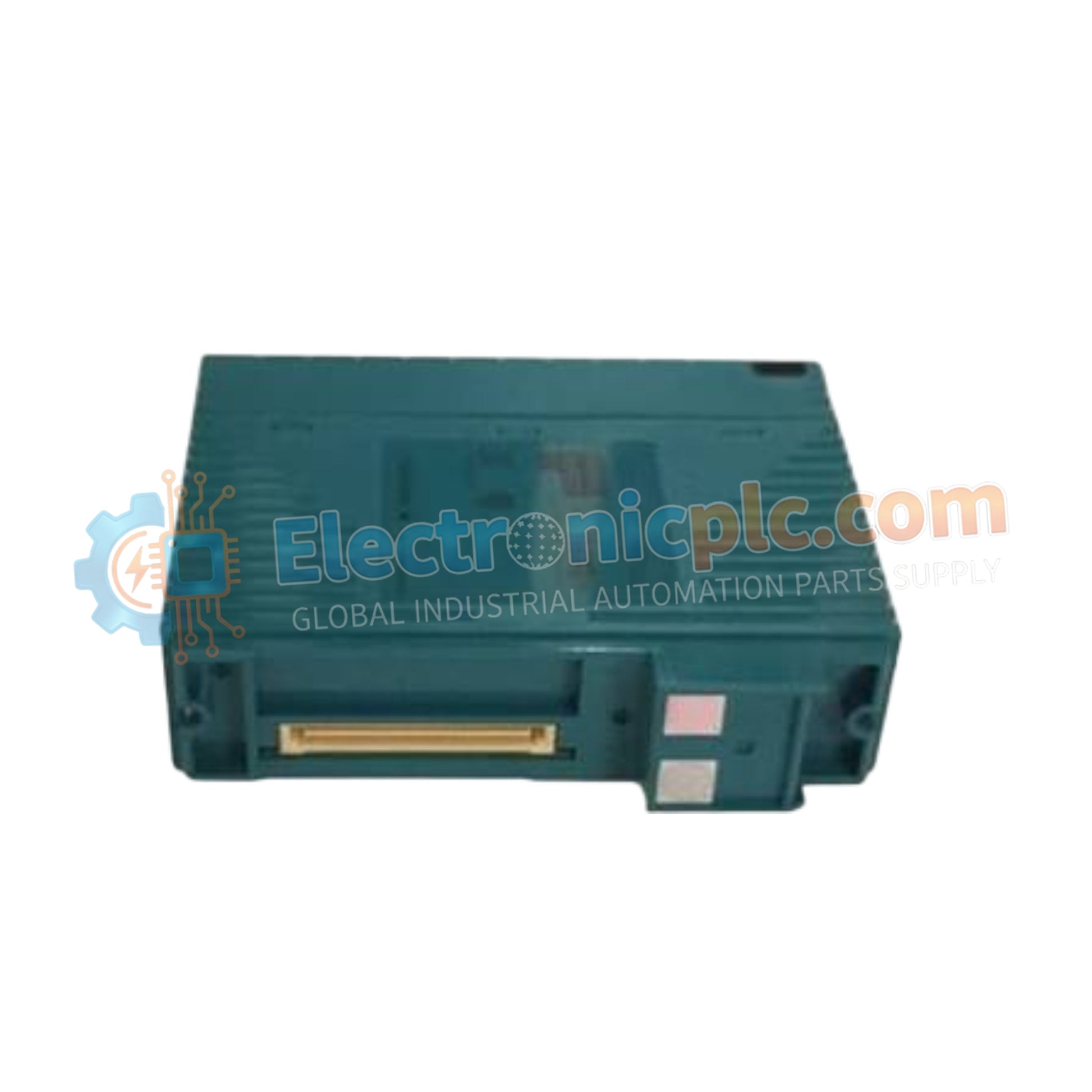

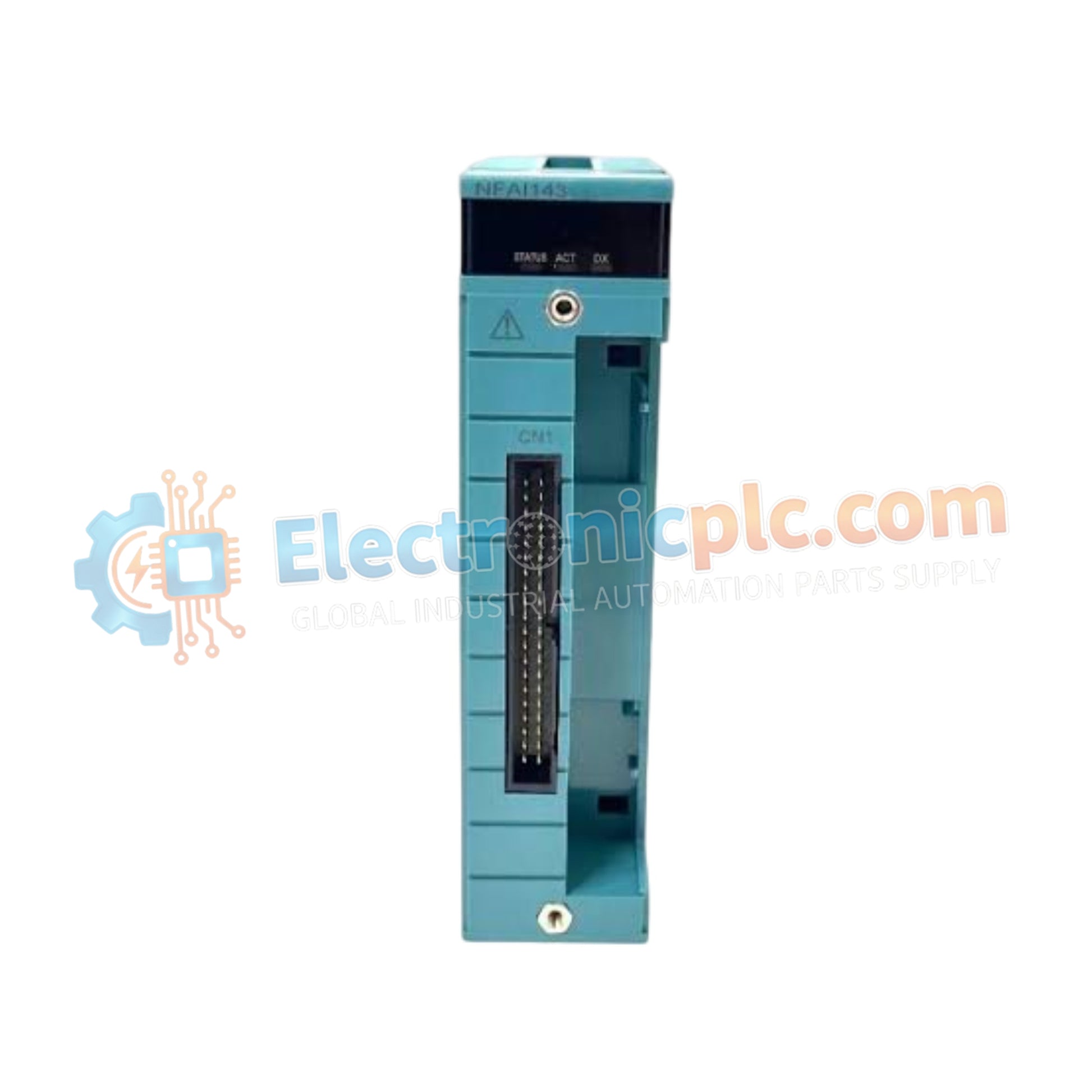

Configurado para la adquisición de señales de alta densidad dentro de arquitecturas DCS, el Yokogawa NFAI143-H50/A4AS0 (Módulo de Entrada Analógica NFAI143-H50/A4AS0) proporciona una ejecución física y eléctrica directa del procesamiento de señales analógicas de 16 canales.

Especificaciones del Hardware

Aislamiento Canal a Canal y Rendimiento del Bucle

El NFAI143-H50/A4AS0 incorpora aislamiento galvánico para desacoplar los bucles del lado de campo del bus interno del sistema, minimizando la propagación del ruido de modo común y los bucles de tierra. Esta arquitectura es compatible con la integración del protocolo de bucle HART de 4-20 mA, lo que permite la monitorización simultánea de variables de proceso analógicas y la transmisión de datos de diagnóstico digital. La circuitería de entrada está diseñada para mantener la integridad de la señal mediante mecanismos precisos de compensación de unión fría cuando sea aplicable, al tiempo que proporciona protección contra sobrecorriente para aislar fallos de canal del backplane del procesador de control principal.

Preguntas Frecuentes

P: ¿El módulo admite el intercambio en caliente (hot-swapping) con alimentación?

R: El NFAI143-H50/A4AS0 está diseñado para inserción modular; sin embargo, los protocolos de seguridad a nivel de sistema dictan que la alimentación del backplane del rack de E/S debe desenergizarse o la ranura específica debe deshabilitarse en la configuración del DCS antes de la extracción física para evitar transitorios de comunicación del bus del backplane.

P: ¿Cómo se mantiene la clasificación de tensión soportada de 1500 V CA durante la instalación?

R: La integridad del aislamiento se mantiene a través de barreras galvánicas internas. Los usuarios deben asegurarse de que no se cree ningún puente físico o ruta conductora entre el cableado del terminal de campo y los conectores del backplane del lado del sistema durante el cableado del armario.

Pautas de Instalación en Campo

1. Asegúrese de que el rack de montaje esté libre de residuos conductores antes de deslizar el módulo en la ranura designada.
2. Verifique que el cableado de campo cumpla con los estándares de bucle de 4-20 mA, asegurándose de que los blindajes del bucle estén conectados a tierra en un solo punto, preferiblemente en la entrada del armario, para evitar bucles de tierra.
3. Utilice casquillos apropiados para la terminación de los cables en el bloque de terminales para mantener una conexión eléctrica segura y evitar el deshilachado de los hilos.
4. Confirme que la corriente de entrada no exceda el máximo permitido de 24 mA para evitar la activación del circuito interno de protección contra sobrecorriente.
5. Después de colocar el módulo, apriete los tornillos de retención frontales para asegurar un contacto eléctrico adecuado con la tierra del chasis y proporcionar estabilidad mecánica contra las vibraciones.
